Коррозия в драйкулерах: как мы защищаем оборудование в агрессивных средах (морская зона, химзаводы)

Для инженеров, проектировщиков и технических специалистов, работающих с объектами в прибрежных зонах, на химических предприятиях или в промышленных районах с высокой концентрацией вредных выбросов, коррозия — не вопрос эстетики, а угроза надёжности и сроку службы оборудования. Драйкулер, установленный на крыше морского курорта или рядом с гальваническим цехом, подвергается постоянному воздействию агрессивных факторов: соляного тумана, сернистых соединений, влаги, перепадов температур.

Обычные решения быстро выходят из строя: теплообменник покрывается ржавчиной, оребрение разрушается, каркас деформируется. Результат — снижение теплопередачи, рост энергопотребления, аварийные остановки и дорогостоящая замена.

Разберём, как Группа компаний «Нормал Вент», основанная в 2002 году, решает проблему коррозии на системном уровне: от выбора материалов до сертифицированных испытаний, обеспечивая долгую и эффективную работу драйкулеров даже в самых жестких условиях эксплуатации.

Почему коррозия — критическая проблема для драйкулеров?

Драйкулер — это большой теплообменник, постоянно находящийся на открытом воздухе. Его конструкция включает множество металлических элементов, контактирующих с агрессивной средой.

Основные факторы коррозии:

• Морская зона: соляной туман (NaCl) вызывает электрохимическую коррозию меди и стали.
• Химические производства: SO₂, H₂S, NH₃, хлориды — активно разрушают алюминий и медные трубки.
• Промышленные районы: смесь пыли, влаги и выхлопных газов.
• Высокая влажность: способствует образованию гальванических пар между разнородными металлами.

Последствия коррозии:

• Снижение теплопередачи — оксидные слои и продукты коррозии создают термическое сопротивление.
• Засорение воздушного потока — разрушенное оребрение уменьшает производительность вентиляторов.
• Потеря герметичности — трещины в трубках → утечка хладагента.
• Разрушение каркаса — потеря устойчивости, риск обрушения.

Пример: драйкулер мощностью 500 кВт, установленный в морской зоне без защиты. Через 18 месяцев эффективность падает на 25% из-за коррозии теплообменника. Для компенсации нагрузки чиллер работает на 30% дольше — рост энергопотребления на 410 000 кВт·ч/год, или +2.05 млн руб при тарифе 5 руб/кВт·ч.

Материалы теплообменника: основа защиты

Выбор материалов — первый и самый важный этап борьбы с коррозией.

1. Трубки теплообменника

Наши решения:

• Для стандартных условий — медные трубки с защитным покрытием.
• Для агрессивных сред — трубки из нержавеющей стали AISI 316L. Это увеличивает срок службы более чем в 3 раза по сравнению с медью в морской среде.

2. Оребрение

Оребрение — самая уязвимая часть, так как имеет большую площадь контакта с воздухом.

Наши решения:

• Для морских зон — Gold Fin или нержавеющее оребрение.
• Для химических производств — Gold Fin или комбинированное решение (нержавеющие трубки + Gold Fin).

На Сhiller-bim представлены драйкулеры с различными уровнями защиты теплообменников — от базового до максимального, что позволяет подобрать решение под любые условия эксплуатации.

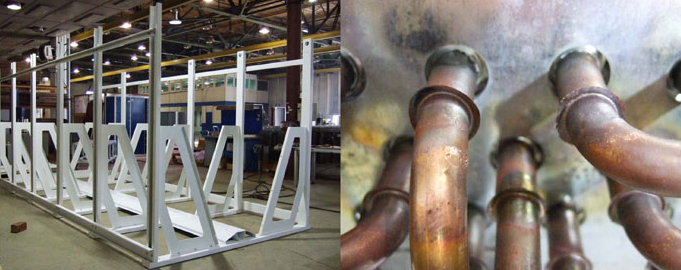

Защита каркаса и внешних элементов

Каркас драйкулера также подвержен коррозии, особенно в местах сварки и крепления.

Конструкционные решения:

• Каркас из оцинкованной стали (Zincalume) — с дополнительным полимерным покрытием.
• Крепёж из нержавеющей стали (AISI 304) — вместо обычных болтов.
• Покраска порошковым составом — толщина покрытия 80–100 мкм, устойчиво к УФ и влаге.
• Защита электроники — шкаф управления с исполнением IP55, обогревом и осушкой.

Пример: драйкулер в Калининграде, где среднегодовая влажность — 80%, а концентрация NaCl в воздухе высокая. При использовании стандартного исполнения каркас начинает ржаветь через 12 месяцев. При использовании Zincalume + порошковая покраска — следов коррозии нет спустя 5 лет.

Сертификаты и соответствие стандартам: доказательство надёжности

Чтобы гарантировать качество, наши драйкулеры проходят испытания по международным стандартам.

ISO 9223: Коррозионная агрессивность атмосферы

Этот стандарт классифицирует атмосферу по степени коррозионной активности. Мы проектируем драйкулеры под категории C4, C5 и C5-M.

Наши драйкулеры соответствуют:

• C5-M — для установки на побережье Чёрного, Балтийского, Японского морей.
• C5 — для предприятий цветной металлургии, нефтепереработки, химической промышленности.

Ипытания проводятся в соляной камере (ASTM B117), где образцы подвергаются распылению 5% раствора NaCl при +35 °C в течение 1000–2000 часов. Только после успешного прохождения тестов продукт допускается к серийному производству.

Гибкие решения для сложных объектов

Не все объекты попадают под стандартные категории. Иногда нужен гибридный подход.

Примеры нестандартных задач:

• Теплообменник из нержавеющей стали + Gold Fin + каркас из Zincalume — для завода по производству удобрений.
• Полностью нержавеющий теплообменник (трубки и оребрение) — для установки в зоне с экстремально высокой концентрацией хлоридов.
• Уменьшенный шаг оребрения — для работы в условиях высокой запылённости с возможностью лёгкой очистки.

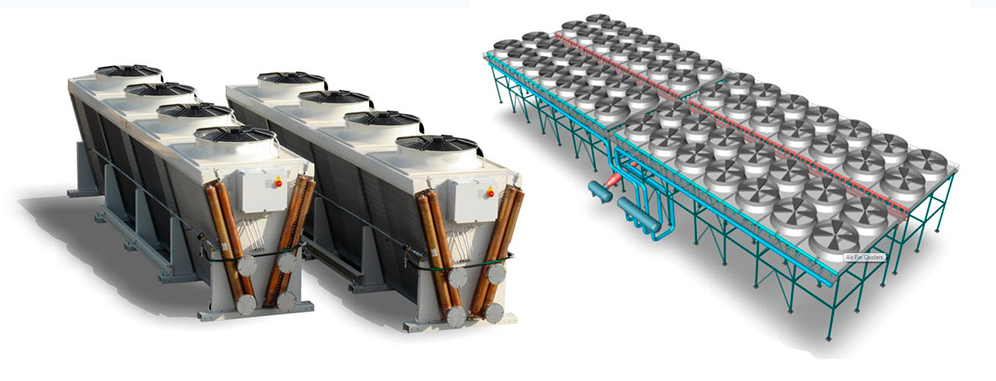

На Chiller-bim доступны выносные конденсаторы и драйкулеры — всё необходимое для сборки полной системы охлаждения в агрессивной среде.

Дополнительные услуги для сложных проектов

1. Помощь в проектировании

Если вы не уверены в выборе уровня защиты, специалисты «Нормал Вент» могут:

• Проанализировать условия эксплуатации.
• Предложить оптимальное исполнение.
• Подготовить техническое решение с расчётами.

2. Аудит имеющихся проектов

Если на вашем объекте уже есть проблемы с коррозией, поможет аудит имеющихся проектов. Специалисты:

• Проверят состояние оборудования.
• Определят причины преждевременного износа.
• Предложат меры по модернизации.

3. BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На chiller-bim.ru доступны 3D-модели драйкулеров, выносных конденсаторов и чиллеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

4. Сервисное обслуживание

Для объектов в агрессивных средах требуется регулярное сервисное обслуживание:

• Очистка теплообменника от солей и загрязнений.
• Проверка состояния покрытий.
• Диагностика вентиляторов и автоматики.

Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.

Пришлите условия эксплуатации — подберём коррозионную стойкость под вашу BMS

Нужен драйкулер, который прослужит 15 лет даже в морской зоне? Пришлите условия эксплуатации — подберём коррозионную стойкость
