Подбор чиллера для торгового центра — это не просто выбор «холодильника побольше». Это комплексная инженерная задача, в которой важны и тепловые потоки от посетителей, и режим работы арендаторов, и климатические условия региона, и даже высота потолков в гипермаркете. Ошибка в расчёте на 10–15% может привести к перегреву в пик жары, увеличению энергопотребления на 20–30% или, что ещё хуже — к необходимости модернизации системы через 2–3 года.
Разберёмся, как грамотно подойти к выбору чиллера, какие параметры критичны, и почему стандартные формулы вроде «1 кВт на 10 м²» — это путь к неэффективной системе.
Как работает чиллер в системе кондиционирования ТЦ?
- Испаритель — забирает тепло из обратной воды (обычно 12 °C), охлаждает её до 7 °C.
- Компрессор — сжимает пар хладагента, повышая его температуру и давление.
- Конденсатор — отводит тепло в окружающую среду (воздух или воду).
- ТРВ — дросселирует жидкий хладагент, снижая давление.
- Цикл повторяется.

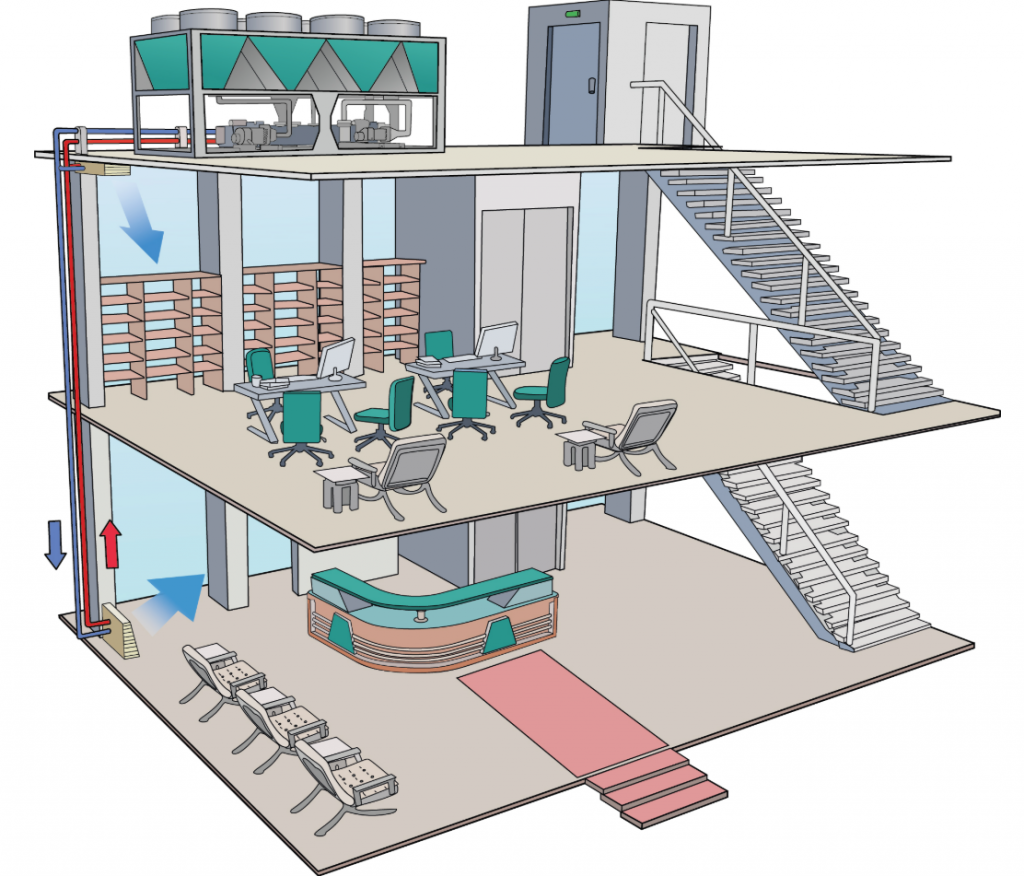

Чиллер — это централизованная холодильная машина, которая охлаждает воду и подаёт её в фанкойлы, воздушные охладители (AHU) и другие потребители холода. В отличие от сплит-систем, он работает на весь объект или его крупные зоны.
Основной цикл:
- Чиллерная установка — 2×600 кВт (N+1 резерв).
- Циркуляционные насосы — основные и резервные.
- Гидравлический разделитель — для балансировки контуров.
- Бак-аккумулятор холода — на случай пиковых нагрузок.
- Фанкойлы и AHU — по этажам и зонам.
Для торгового центра критично не только производительность, но и стабильность подачи холода. Перебои в работе чиллера могут привести к отключению кондиционирования в зоне фудкорта, где температура быстро растёт из-за тепловыделений от кухонного оборудования.
Пример типовой схемы для ТЦ 50 000 м²:
Преимущества чиллеров перед другими системами охлаждения
Почему именно чиллеры, а не мультизональные VRF-системы или сплит-системы?
1. Централизованное управление и мониторинг
Все параметры — температура, давление, расход воды, состояние компрессоров — выводятся на единую SCADA-систему. Это позволяет:
- Оптимизировать работу в ночное время.
- Диагностировать неисправности до их проявления.
- Формировать отчёты по энергопотреблению.
2. Высокая энергоэффективность при полной и частичной нагрузке
2. Высокая энергоэффективность при полной и частичной нагрузке
Чиллеры с винтовыми компрессорами и инверторным управлением достигают COP 6.0–6.5 при номинальной нагрузке. Современные спиральные модели — до 6.8 на частичных режимах (40–70% загрузки), что типично для ТЦ в межсезонье.
| СИСТЕМА | СРЕДНИЙ СОР | ПРИМЕЧАНИЕ |
| Чиллер (винтовой) | 6.2 | Стабильный режим |
| Чиллер (спиральный, инвертор) | 6.6 | Эффективен на частичной нагрузке |
| VRF-система | 4.8–5.2 | Зависит от длины трассы |
| Сплит-система | 3.5–4.0 | Для локальных зон |
3. Долгий срок службы
- Спиральные компрессоры — 60 000–80 000 часов.
- Винтовые компрессоры — 100 000–150 000 часов.
При правильном сервисном обслуживании (замена масла, фильтров, диагностика) чиллеры работают 15–20 лет без капитального ремонта.
4. Гибкость в размещении

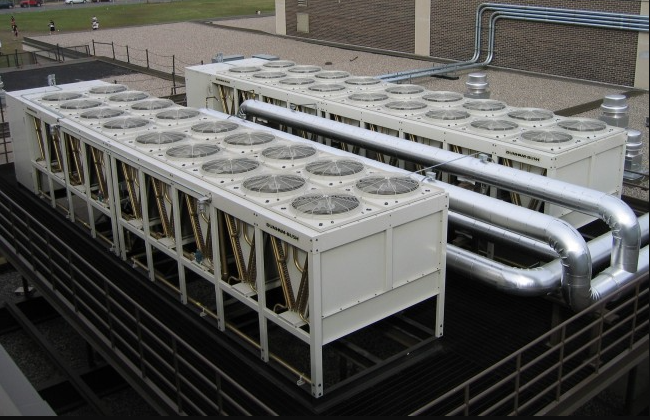

- Чиллеры воздушного охлаждения — на кровле.
- Чиллеры водяного охлаждения — в техническом помещении, с подключением к градирне.
- Бесконденсаторные чиллеры — в подвале, с выносным конденсатором или драйкулером.
Последний вариант особенно актуален для ТЦ в исторической части города, где шум от вентиляторов на кровле недопустим.
Виды систем: как выбрать подходящую схему
Выбор типа чиллера зависит от архитектуры объекта, климата, требований к шуму и бюджета.

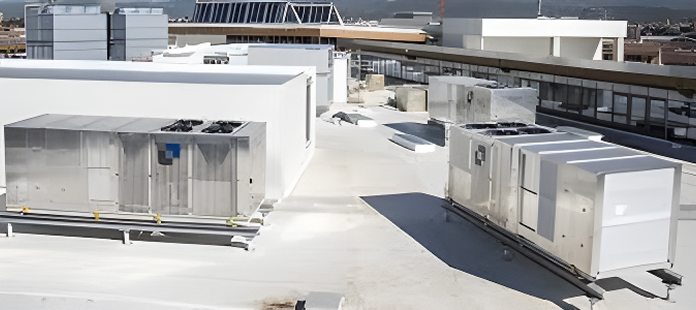

1. Чиллеры воздушного охлаждения
Принцип: тепло отводится в атмосферу через вентиляторы на крыше.
Плюсы:
- Не требуют градирни.
- Простота монтажа.
- Быстрый запуск.
Минусы:
- Высокий уровень шума (80–85 дБ).
- Эффективность падает при температуре выше +35 °C.
- Загрязнение теплообменников пылью и снегом.

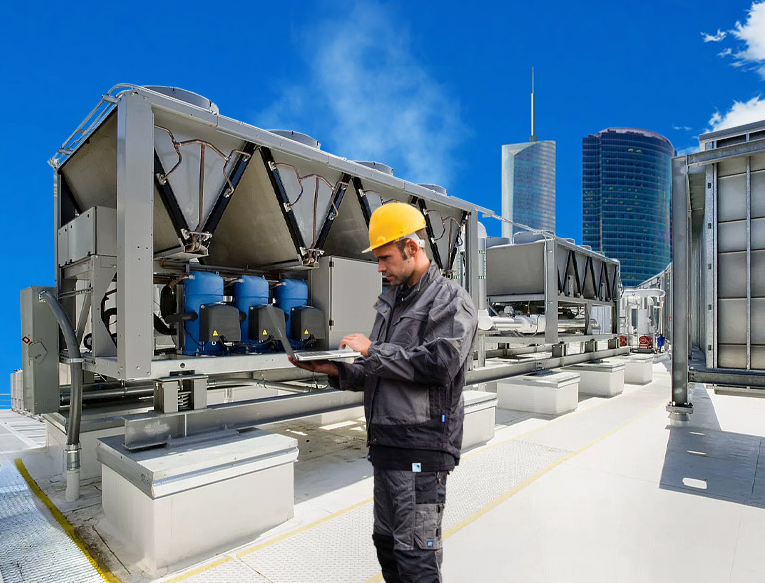

Пример: чиллер 800 кВт с двумя винтовыми компрессорами, установленный на кровле ТЦ. COP при +30 °C — 6.1, при +38 °C — 5.3.
В каталогет Chiller-bim доступны чиллеры воздушного охлаждения со спиральными и винтовыми компрессорами, включая модели с инверторным управлением для повышения эффективности.
Принцип: тепло передаётся воде, которая охлаждается в градирне.
Плюсы:
- Высокий COP (до 6.8) даже при высокой наружной температуре.
- Низкий уровень шума на объекте.
- Стабильная работа в любых климатических условиях.
Минусы:
- Требуется градирня, насосная, химводоподготовка.
- Риск обледенения в зимний период.
- Высокие капитальные затраты.
Применение: крупные ТЦ, ЦОД, объекты в жарком климате.
Пример: чиллер 1000 кВт + градирня 1200 кВт. Температура охлаждённой воды — 32/27 °C. COP — 6.5 при +35 °C наружного воздуха.
3. Бесконденсаторные чиллеры

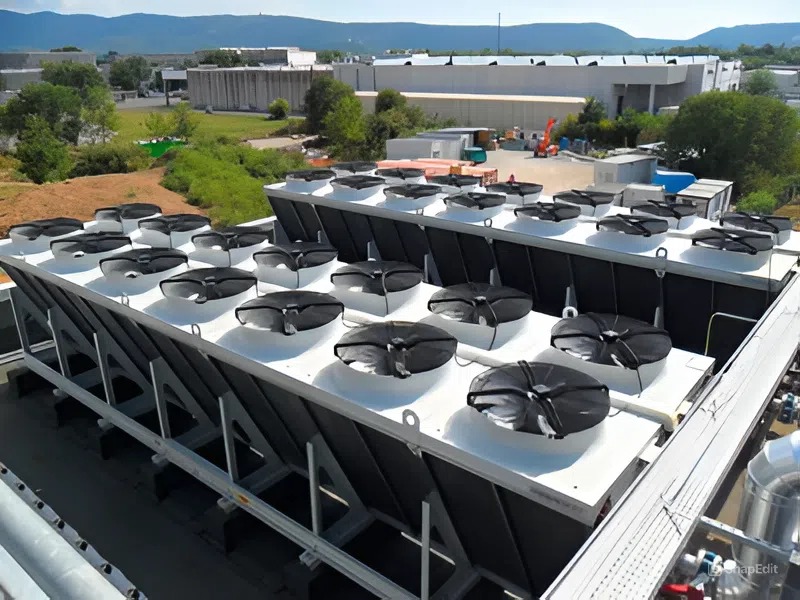

Принцип: чиллер без конденсатора, подключается к выносному конденсатору или драйкулеру по фреоновым или гликолевым трубопроводам.
Плюсы:
- Можно устанавливать в подвале, техническом этаже.
- Минимальный шум в зоне посетителей.
- Подходит для реконструкций.
Минусы:
- Потери в трубопроводах (0.2–0.4°C по температуре конденсации).
- Требуется герметичность трассы.
- Максимальная длина трассы — 100 м (рекомендуется до 50 м).
Применение: исторические здания, объекты с ограниченным пространством на кровле.
На chiller-bim.ru представлены бесконденсаторные чиллеры и выносные конденсаторы, а также драйкулеры— всё необходимое для сборки полной системы.
Энергоэффективность: COP, EER и реальные цифры
Энергопотребление — один из главных эксплуатационных расходов ТЦ. На кондиционирование может уходить до 40% всей электроэнергии.
Ключевые показатели
- COP (Coefficient of Performance) — отношение холодопроизводительности к потребляемой мощности. Чем выше — тем лучше.
- EER (Energy Efficiency Ratio) — аналог COP, но для стандартных условий.
- SEER (Seasonal Energy Efficiency Ratio) — сезонный показатель, учитывает работу на частичных нагрузках.
Пример расчёта годового потребления
Для ТЦ 30 000 м², нагрузка 4 500 кВт, чиллерная 2×2500 кВт (N+1):
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Средний COP (сезонный) | 5.8 |
| Годовое потребление холода (Гкал) | 18 000 |
| Электроэнергия на охлаждение (МВт·ч/год) | 1 450 |
| Стоимость электроэнергии (при 5 руб/кВт·ч) | 7,25 млн руб/год |
Разница в 0.5 по COP (например, 5.8 vs 6.3) даёт экономию ~180 000 кВт·ч/год, или 900 000 руб/год.
Как повысить эффективность:
- Использовать инверторные компрессоры.
- Установить бак-аккумулятор холода для сдвига пиковых нагрузок.
- Применить свободное охлаждение (free cooling) в межсезонье.
- Обеспечить качественное сервисное обслуживание — загрязнённый испаритель снижает COP на 10–15%.
Экономический расчёт: капитальные и эксплуатационные затраты
Выбор чиллера — это баланс между CAPEX (капитальные затраты) и OPEX (эксплуатационные расходы).
Сравнение вариантов для ТЦ 40 000 м² (холодопроизводительность 6 000 кВт)
| ПАРАМЕТР | ЧИЛЛЕР ВОЗДУШНОГО ОХЛАЖДЕНИЯ | ЧИЛЛЕР ВОДЯНОГО ОХЛАЖДЕНИЯ | ЧИЛЛЕР БЕСКОНДЕНСАТОРНЫЙ |
| Капитальные затраты (млн руб) | 28–32 | 38–45 | 33–38 |
| Годовое энергопотребление (МВт·ч) | 2 100 | 1 850 | 1 950 |
| Годовые расходы на электроэнергию (млн руб) | 10.5 | 9.25 | 9.75 |
| Требования к инфраструктуре | Кровля, электросеть | Градирня, насосная, химводоподготовка | Трубопроводы, выносной конденсатор |
| Уровень шума на объекте | Высокий | Низкий | Очень низкий |
Вывод: водяные чиллеры дороже в установке, но экономичнее в эксплуатации. Воздушные — дешевле, но шумнее и менее эффективны в жару. Бесконденсаторные — компромисс, когда нет выбора.
Дополнительные факторы
- Срок окупаемости инверторного решения — 3–5 лет за счёт экономии энергии.
- Аренда чиллера — вариант для временных объектов, строительных площадок или при ремонте основного оборудования. Позволяет избежать капитальных затрат и быстро развернуть систему.
- Помощь в проектировании — особенно важна на этапе ТЭО, когда нужно сравнить несколько схем и выбрать оптимальную по CAPEX/OPEX.
Для уже реализованных проектов, где есть вопросы по эффективности или перегрузке оборудования, подойдёт аудит имеющихся проектов. Специалисты проанализируют режимы работы, состояние оборудования и предложат меры по оптимизации.
Интеграция в BIM и сложные проекты
Для крупных торговых центров, особенно с подземными паркингами, техническими этажами и сложной инженерной сетью, использование BIM-моделей при проектировании становится обязательным.
На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Точно разместить оборудование в помещении.
- Проверить доступность для обслуживания.
- Избежать коллизий с вентиляцией, электрикой, водоснабжением.
Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Это обеспечивает быструю поставку, техническую поддержку и сервисное обслуживание на всей территории страны.
