Подробное сравнение EC и AC вентиляторов для драйкулеров: потребление электроэнергии, уровень шума в дБ, ресурс подшипников и разница в стоимости. Разбираем, когда EC — обязательный выбор, а когда AC остаётся разумной экономией.
Для инженеров, проектировщиков и технических специалистов, отвечающих за системы охлаждения на крупных объектах, выбор комплектующих — это не вопрос цены, а стратегия управления эксплуатационными расходами. Одно из самых критичных решений при подборе драйкулера — тип вентилятора: AC (переменного тока) или EC (электронного коммутатора).
На первый взгляд, разница может показаться незначительной. Но при круглогодичной работе эти компоненты определяют уровень шума, потребление электроэнергии и даже срок службы всего оборудования. Разберём, чем отличаются вентиляторы EC и AC, когда стоит переплатить за EC, а когда AC — разумный выбор без потери эффективности.
Что такое вентиляторы EC и AC?
Прежде чем сравнивать, важно понимать физику работы.
Вентиляторы AC (переменного тока)
- Питаются от сети переменного тока (380 В, 50 Гц).
- Работают на постоянной скорости или с помощью частотного преобразователя (ЧП).
- Простая конструкция, высокая надёжность.
- Нет возможности плавного регулирования без внешнего ЧП.

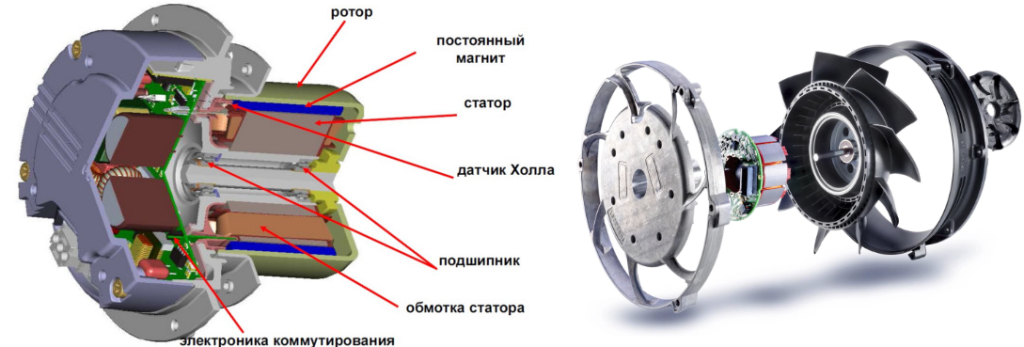

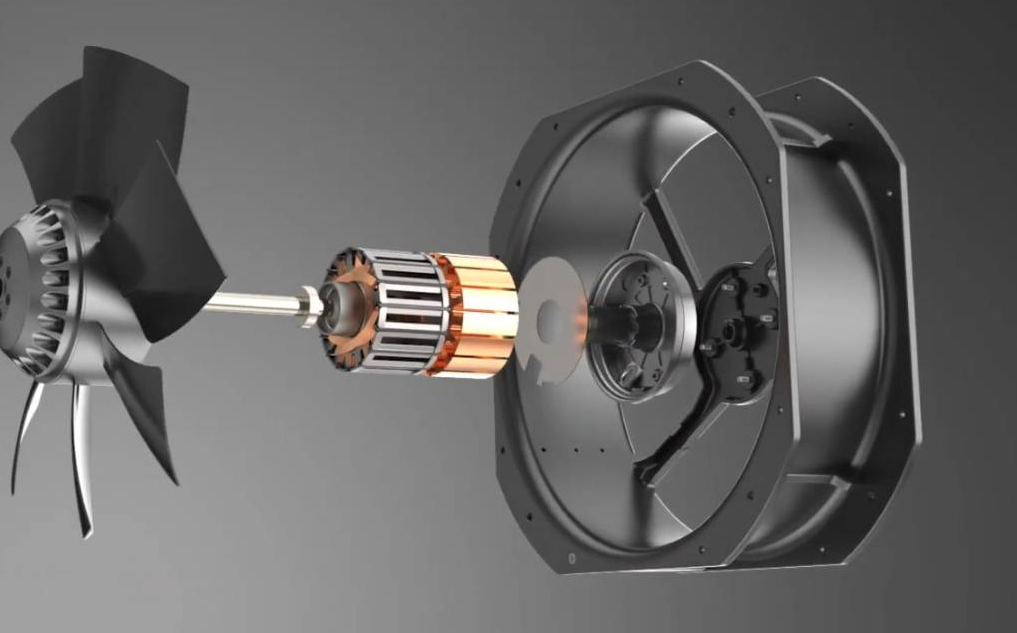

Вентиляторы EC (Electronically Commutated)
- Используют бесщёточный двигатель постоянного тока.
- Встроенный электронный блок управления.
- Питаются от переменного тока, но внутри преобразуют его в постоянный.
- Поддерживают плавное изменение скорости, модуляцию, обратную связь.
Ключевое отличие: EC — это не просто двигатель, а интеллектуальный узел, способный адаптироваться к нагрузке.
Сравнение по ключевым параметрам
Рассмотрим разницу на примере двух вентиляторов одинаковой производительности (по воздуху): 25 000 м³/ч.
|
Параметр |
Вентилятор AC (с ЧП) |
Вентилятор EC |
|---|---|---|
|
Потребляемая мощность (на 100% скорости) |
2.2 кВт |
1.9 кВт |
|
Потребляемая мощность (на 50% скорости) |
1.1 кВт (теоретически), на практике ~1.4 кВт* |
0.6 кВт |
|
Уровень шума (на 1 м) |
78 дБ(А) |
72 дБ(А) |
|
Срок службы подшипников |
40 000–60 000 часов |
75 000–100 000 часов |
|
Срок службы двигателя |
50 000–70 000 часов |
100 000+ часов |
|
Стоимость единицы |
18–22 тыс. руб |
30–38 тыс. руб |
|
Возможность модуляции |
Да (с ЧП) |
Да (встроенная) |
|
КПД |
65–75% |
80–88% |
* При использовании ЧП на 50% скорости двигатель работает неэффективно из-за гармоник и проскальзывания.
Энергопотребление: где кроется реальная экономия
Энергия — самый большой статья расходов. Даже небольшая разница в потреблении даёт значительную экономию за 5–10 лет.
Расчёт годового потребления
Условия:
- Драйкулер с 4 вентиляторами.
- Режим работы: 5000 часов в год (круглосуточная работа).
- Тариф: 5 руб/кВт·ч.
- Средняя нагрузка: 60% (реальный режим для free cooling).
Вариант 1: Вентиляторы AC (с ЧП)
- Мощность одного вентилятора на 60%: ~1.3 кВт
- Общее потребление: 4 × 1.3 кВт × 5000 ч = 26 000 кВт·ч/год
- Стоимость: 130 000 руб/год
Вариант 2: Вентиляторы EC
- Мощность одного вентилятора на 60%: 0.8 кВт
- Общее потребление: 4 × 0.8 кВт × 5000 ч = 16 000 кВт·ч/год
- Стоимость: 80 000 руб/год
Годовая экономия: 50 000 руб. За 10 лет — 500 000 руб.
Вывод: переплата за EC-вентиляторы окупается за 3–5 лет, после чего начинается чистая экономия.
Уровень шума: критично для городской застройки

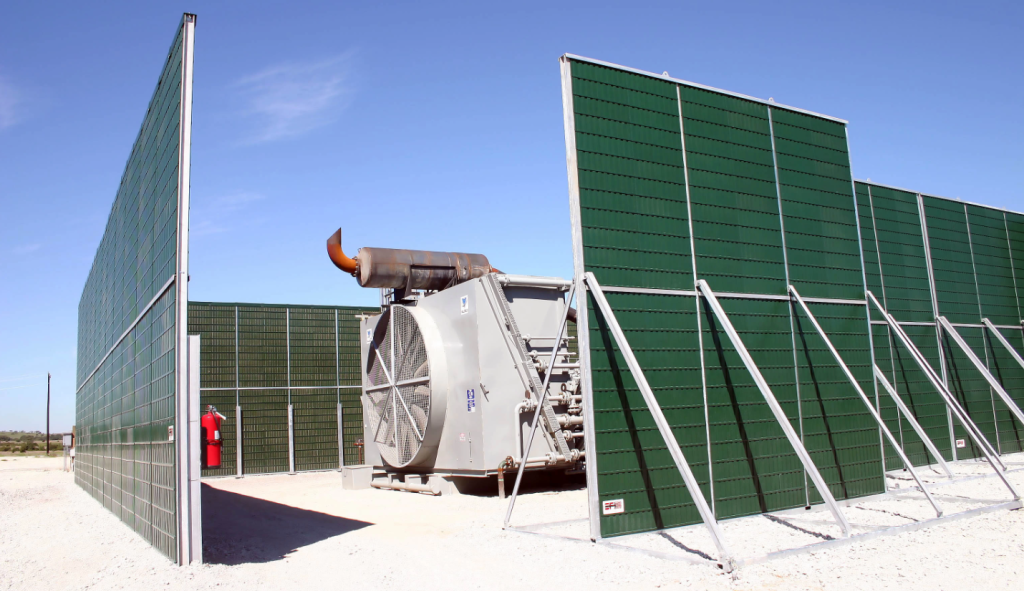

Шум — один из главных ограничителей при установке драйкулеров на кровле офисных зданий, гостиниц, жилых комплексов.
Физика снижения шума
- Уровень шума вентилятора пропорционален скорости вращения в степени 5–6.
- EC-вентиляторы работают на более низких оборотах благодаря высокому КПД.
- Отсутствие гармоник и пульсаций тока снижает аэродинамический шум.
Пример: снижение скорости на 20% → снижение шума на 6–8 дБ(А). Это в 2–3 раза тише на слух.
|
Расположение |
Допустимый уровень шума (дБ(А)) |
Применимость |
|---|---|---|
|
Жилая зона (ночь) |
≤ 40 |
Только EC |
|
Бизнес-центр (днём) |
≤ 55 |
EC или AC с экраном |
|
Промышленная зона |
≤ 75 |
AC или EC |
Решение: для объектов в центре города, где шум критичен, EC — must-have.
Срок службы: ресурс подшипников и двигателя
Срок службы вентилятора зависит не только от качества, но и от режима работы.
Подшипники
- AC-вентиляторы часто работают на полных оборотах, что увеличивает износ.
- EC-вентиляторы плавно регулируют скорость, избегая пусковых перегрузок и вибраций.
- При работе на 70–80% мощности ресурс подшипников растёт на 40–60%.
Факт: средний ресурс подшипников EC-вентиляторов — 100 000 часов против 60 000 часов у AC.
Двигатель
- Щёточные и асинхронные двигатели AC склонны к перегреву при частых пусках.
- Бесщёточные двигатели EC не имеют механического износа щёток, работают холоднее, имеют встроенную защиту от перегрузок.
Результат: EC-двигатель служит в 1.5–2 раза дольше, особенно в условиях переменной нагрузки.
Когда EC — must, а когда AC — разумная экономия
Выбор зависит от задачи, бюджета и условий эксплуатации.
Выбирайте вентиляторы EC, если:
- Требования к шуму строгие — офисы, гостиницы, жилые комплексы.
- Режим работы переменный — free cooling, частичные нагрузки.
- Нужна максимальная энергоэффективность — объекты с высоким энергопотреблением.
- Требуется точное управление — интеграция с BMS, Modbus, BACnet.
- Ожидается долгий срок службы — 15+ лет эксплуатации.
Пример: драйкулер в системе free cooling ЦОД. EC-вентиляторы снижают энергопотребление на 35%, шум — на 8 дБ, продлевают срок службы на 40%.
Выбирайте вентиляторы AC, если:
- Бюджет ограничен — важно снизить CAPEX.
- Режим работы стабильный — постоянная скорость, редкие пуски.
- Объект в промышленной зоне — нет ограничений по шуму.
- Требуется простота обслуживания — локальные специалисты могут ремонтировать AC-двигатели.
Пример: драйкулер на заводе в удалённом районе. AC-вентиляторы дешевле, проще в ремонте, а шум не критичен.
Выберите комплектацию под ваш бюджет — без потери эффективности.
Интеграция в систему: автоматика и управление
EC-вентиляторы — это не просто «тише и экономичнее». Это возможность создать интеллектуальную систему.
Преимущества EC в управлении:
- Модуляция скорости по температуре воды — поддержание заданного перепада.
- Ступенчатое включение — снижение пусковых токов.
- Обратная связь — передача данных о состоянии (ток, температура, обороты).
- Интеграция с BMS — через Modbus RTU или аналоговые сигналы.
- Автоматическая балансировка — в многовентиляторных установках.
Пример: драйкулер с 6 EC-вентиляторами. Автоматика включает их поочерёдно, равномерно распределяя ресурс. При отказе одного — остальные увеличивают обороты.
На Chiller-bim представлены драйкулеры с возможностью комплектации как AC, так и EC-вентиляторами — всё для сборки полной системы.
