Как правильно установить чиллер? Основные требования к месту монтажа

Монтаж чиллера — это не просто установка агрегата на ровную поверхность. Это комплексная инженерная задача, включающая выбор места, подготовку основания, прокладку коммуникаций, подключение к электросети и запуск. Ошибка на любом этапе может привести к снижению энергоэффективности, росту вибрации, перегреву компрессора или даже полному отказу оборудования.

Разберём, как правильно установить чиллер, какие требования предъявляются к месту монтажа и как избежать типичных ошибок, знакомых каждому техническому специалисту.

Общие рекомендации по установке чиллера

Выбор места для установки чиллера — первый и один из самых критичных этапов. От него зависит не только удобство обслуживания, но и эффективность работы, уровень шума и срок службы оборудования.

1. Тип чиллера определяет место установки

• Чиллеры воздушного охлаждения — устанавливаются на кровле, в техническом дворе или на земле. Требуют свободного притока и отвода воздуха.
• Чиллеры водяного охлаждения — размещаются в техническом помещении (подвал, машинное отделение). Не требуют доступа к атмосфере, но нуждаются в подключении к градирне.
• Бесконденсаторные чиллеры — устанавливаются в подвале, техническом этаже, в зоне с ограниченным доступом. Тепло отводится через выносные конденсаторы или драйкулеры.

На сайте Сhiller-bim представлены все три типа: чиллеры воздушного и водяного охлаждения, бесконденсаторные модели, а также выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.

2. Требования к площадке

Важно: чиллер не должен устанавливаться на грунт или асфальт без подготовленного основания. Осадка приводит к перекосу, нарушению герметичности и повышенному износу компрессора.

3. Шум и вибрация

Чиллеры воздушного охлаждения создают шум 80–85 дБ(А). Это критично для:

• Жилых зон.
• Офисов.
• Гостиниц.

Решение:

• Установка на удалённой части кровли.
• Использование бесконденсаторных чиллеров.
• Монтаж виброопор и шумозащитных кожухов.

Для объектов в центре города, где шум недопустим, подойдёт аренда чиллера — можно временно развернуть систему без капитальных вложений.

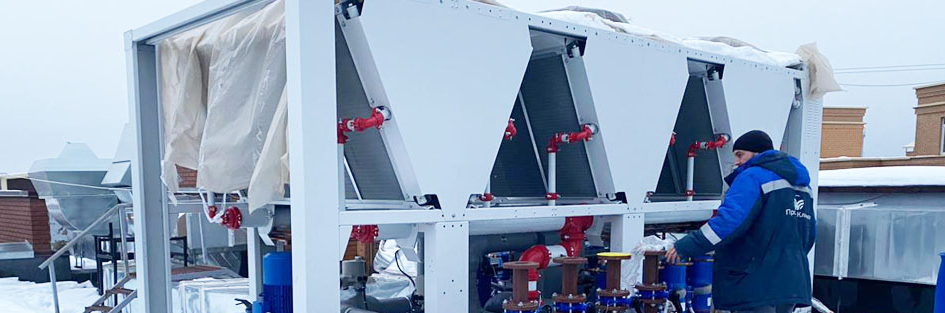

Порядок установки чиллера

Монтаж должен выполняться в строгой последовательности, с соблюдением всех норм и требований.

Этап 1: Подготовка основания

1. Разметка площадки по габаритам чиллера.
2. Устройство бетонной плиты с армированием.
3. Выравнивание по уровню (отклонение не более 3 мм на 1 м).
4. Установка анкерных болтов (если требуется).

Пример: чиллер 800 кВт, масса 3.2 тонны → бетонная плита 4×2 м, толщина 250 мм, класс бетона М300.

Этап 2: Доставка и подъём

• Использование автокрана или кран-манипулятора.
• Подъём за предусмотренные проушины или строповочные узлы.
• Запрещено тянуть за трубопроводы, панели, вентиляторы.

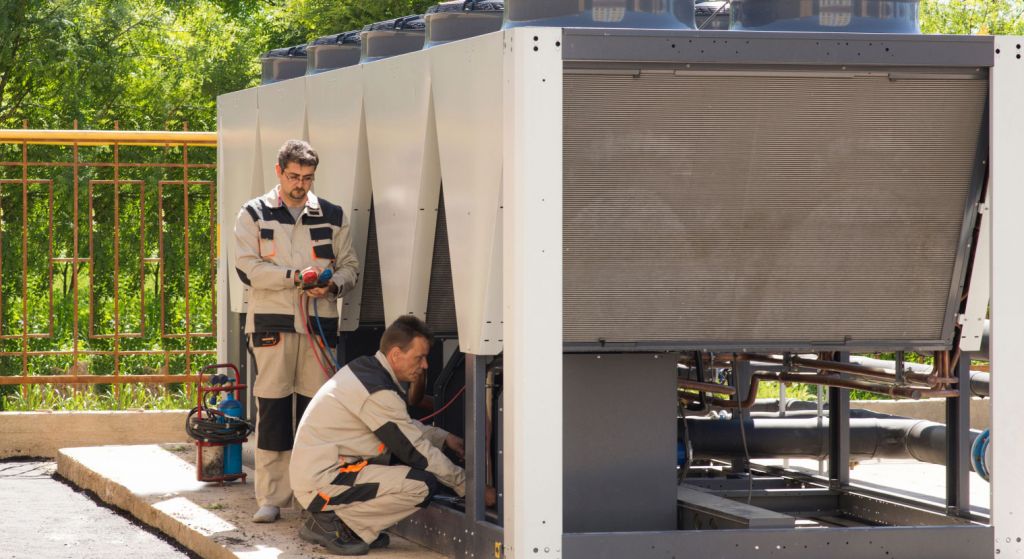

Этап 3: Установка на основание

• Агрегат устанавливается на виброопоры (входят в комплект или заказываются отдельно).
• Проверка горизонтали по уровню.
• Фиксация анкерными болтами.

Важно: виброопоры должны быть установлены на все точки опоры. Их жёсткость подбирается под массу оборудования.

Этап 4: Прокладка коммуникаций

• Гидравлические подключения — фланцевые или резьбовые, с использованием компенсаторов.
• Электрические кабели — в гофре или кабель-канале, с запасом для обслуживания.
• Фреоновые трассы (для бесконденсаторных моделей) — с уклоном 1% по ходу хладагента, изоляция 20–25 мм.

Рекомендации:

• Минимальное количество поворотов.
• Поддержание чистоты в системе (заглушки до подключения).
• Контроль за герметичностью после монтажа.

Монтаж выносного воздушного конденсатора

Для бесконденсаторных чиллеров и драйкулеров выносной конденсатор — ключевой элемент системы.

Требования к месту установки

• Расстояние от чиллера — до 100 м (рекомендуется до 50 м).
• Высота подъёма — не более 25 м.
• Свободный доступ воздуха — минимум 1.5 м со всех сторон.
• Защита от снега и льда — особенно для зимнего режима.
• Температурный режим — от –35

°C до +50 °C (исполнение УХЛ4/Т3).

Этапы монтажа

1. Устройство бетонной плиты.
2. Установка на виброопоры.
3. Прокладка фреоновых или гликолевых трубопроводов.
4. Подключение к электросети.
5. Вакуумирование и заправка системы.

Важно: при длине трассы свыше 30 м необходимо устанавливать маслосборники для возврата масла в компрессор.

На Сhiller-bim доступны выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы охлаждения.

Запуск и настройка чиллера

Запуск — ответственный этап, от которого зависит стабильность работы и энергоэффективность.

1. Предпусковая проверка

• Проверка уровня масла (для винтовых компрессоров).
• Контроль герметичности системы.
• Проверка электрических соединений.
• Удаление воздуха из водяного контура.
• Проверка направления вращения вентиляторов.

2. Пуск вхолостую

• Включение чиллера без нагрузки.
• Проверка тока компрессора.
• Контроль давления и температур.
• Диагностика вибрации.

3. Нагрузочный режим

• Постепенное подключение потребителей.
• Настройка автоматики:
  • Температура охлаждённой воды (обычно 7/12 °C).
  • Режим работы (автоматический, ручной).
  • Параметры защиты (по давлению, температуре, току).

4. Оптимизация

• Калибровка датчиков.
• Настройка плавного регулирования (для инверторных моделей).
• Интеграция с BMS (Modbus, BACnet).

Пример: чиллер 600 кВт, COP при запуске — 5.8. После настройки — 6.3. Разница — +8.5% к энергоэффективности.

Заключительный этап

После запуска работа не заканчивается. Нужно обеспечить условия для долгой и эффективной эксплуатации.

1. Передача заказчику

• Акт ввода в эксплуатацию.
• Паспорт оборудования.
• Руководство по эксплуатации.
• График технического обслуживания.

2. BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На Chiller-bim доступны 3D-моделичиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

3. Помощь в проектировании

Если проект уже реализован, но возникают вопросы по монтажу или эффективности, поможет помощь в проектировании. Специалисты «Нормал Вент» могут:

• Проверить соответствие оборудования нагрузкам.
• Предложить меры по оптимизации.
• Подготовить техническое решение.

4. Сервисное обслуживание

Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Плановые выезды.
• Диагностику.
• Устранение неисправностей.
• Отчётность.

5. Аудит имеющихся проектов

Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты проанализируют тепловые потоки, состояние оборудования и предложат меры по оптимизации.
