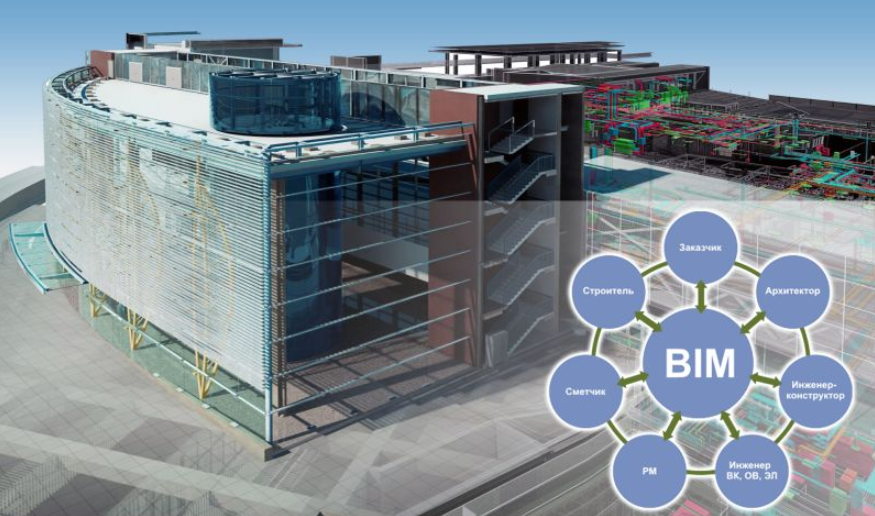

Проектирование инженерных систем сегодня — это не просто чертёж на бумаге, а создание цифрового двойника здания. BIM (Building Information Modeling) превратился из инструмента для визуализации в полноценную платформу для расчётов, координации, управления жизненным циклом объекта. И чиллеры — не исключение.
Когда вы добавляете в проект BIM-модель чиллера, вы получаете не просто 3D-объект, а интеллектуальный элемент с параметрами, характеристиками и поведением. Это позволяет избежать коллизий, точно рассчитать нагрузки и сократить сроки монтажа. Разберём, как это работает на практике.

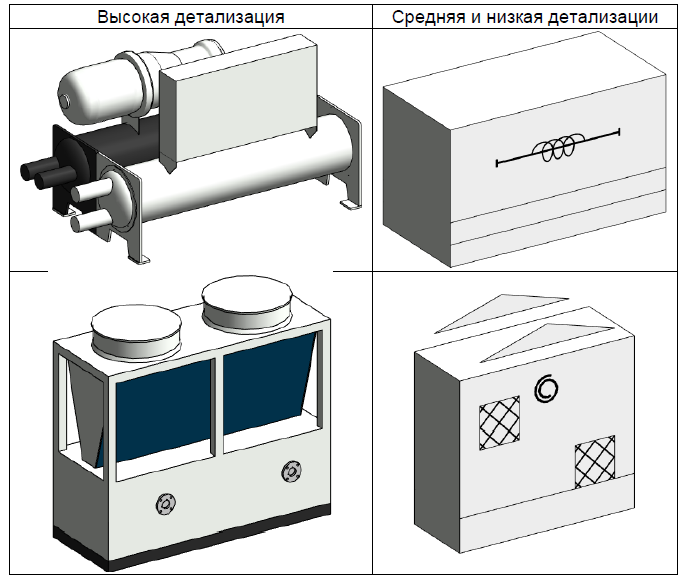

BIM-модель чиллера: что это такое и чем она отличается от 3D-модели
Многие путают BIM-модель с 3D-моделью. Это не одно и то же.
| Характеристика | 3D-модель | BIM-модель |
| Геометрия | Есть | Есть |
| Параметры (мощность, COP, напряжение) | Нет | Да |
| Связь с базой данных | Нет | Да |
| Коллизии с другими системами | Нельзя проверить | Можно |
| Экспорт в расчётные программы | Ограничен | Полный |
| Автоматическое формирование спецификаций | Нет | Да |
BIM-модель чиллера — это не картинка, а цифровой паспорт оборудования.
Она содержит:
- Габаритные и присоединительные размеры.
- Массу и центр тяжести.
- Электрические параметры (мощность, напряжение, ток).
- Холодопроизводительность, COP, EER.
- Тип компрессора, хладагента, напряжение.
- Зоны обслуживания и доступа.
- Информацию о производителе, артикуле, гарантии.
Такая модель может быть интегрирована в Revit, ArchiCAD, Tekla, Navisworks и другие платформы, где участвует не только проектировщик, но и сметчик, монтажник, эксплуатационник.
Зачем использовать BIM-модели чиллеров?
Потому что ошибка на стадии проектирования обходится в 10–20 раз дешевле, чем на стройплощадке.
1. Проверка коллизий (clash detection)
Самая частая проблема — чиллер установлен, а над ним проходит вентканал или трубопровод. Или нет места для замены компрессора.
С BIM-моделью вы:
- Видите зону обслуживания (обычно 600–800 мм сбоку и сзади).
- Проверяете, не пересекается ли оборудование с другими коммуникациями.
- Автоматически получаете отчёт о конфликтах.
Пример: в проекте ТЦ 40 000 м² BIM-анализ выявил 17 коллизий между чиллером и трубопроводами. Исправление до монтажа сэкономило 3 недели и 1,2 млн руб.
2. Точный расчёт нагрузок
BIM-модель связана с базой данных. Вы выбираете чиллер 800 кВт — и система автоматически:
- Рассчитывает потребление электроэнергии (при COP 6.2 — ~129 кВт).
- Формирует нагрузку на электрощит.
- Рассчитывает расход хладагента и маслообъём.
- Учитывает пусковые токи.
3. Упрощение монтажа
Монтажник получает не только чертёж, но и:
- 3D-визуализацию подключения.
- Спецификацию крепежа, изоляции, фильтров.
- Инструкции по подъёму (учёт массы и центра тяжести).
4. Поддержка на этапе эксплуатации
BIM-модель передаётся заказчику. В дальнейшем она используется для:
- Планирования ТО.
- Поиска неисправностей.
- Замены оборудования.
- Аудита энергопотребления.
Пошаговое руководство: как внедрить BIM-модели чиллеров в проект
Шаг 1: Определение требований к оборудованию
Перед тем как искать модель, нужно понять:
- Холодопроизводительность (например, 600 кВт).
- Тип чиллера: воздушного или водяного охлаждения, бесконденсаторный.
- Тип компрессора: спиральный или винтовой.
- Напряжение: 380 В, 50 Гц.
- Условия установки: кровля, подвал, технический этаж.
Пример: для гостиницы 5 звёзд в центре города нужен бесконденсаторный чиллер 500 кВт с винтовым компрессором, чтобы установить его в подвале и вынести тепло через драйкулер на удалённой части кровли.
Шаг 2: Поиск и загрузка BIM-модели

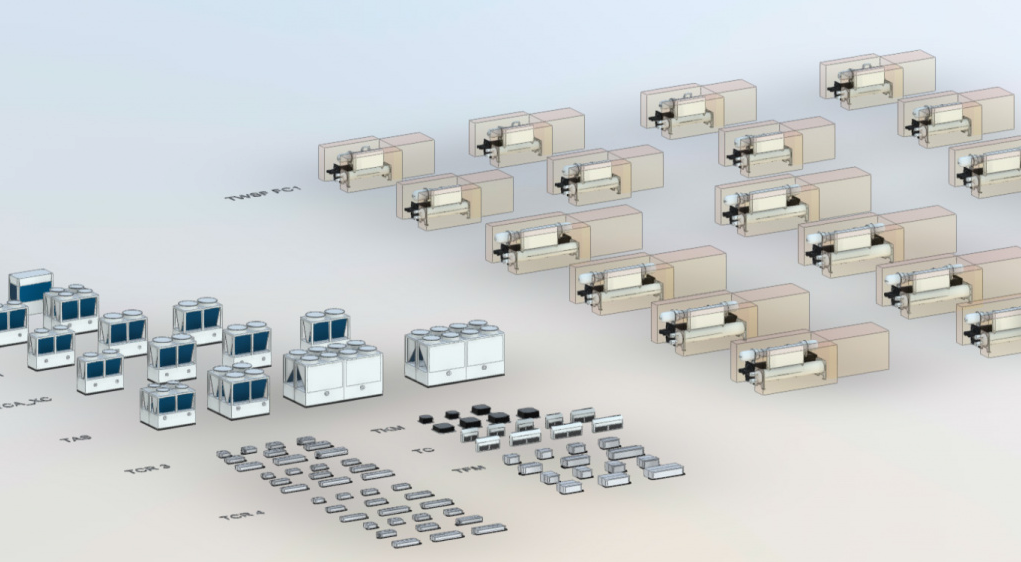

На Chiller-bim доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеров в форматах:
- Revit (.rfa)
- IFC (.ifc)
- STEP (.stp)
- DWG (.dwg)
Как найти модель:
- Перейдите в раздел каталога: Чиллеры бесконденсаторные.
- Выберите модель по мощности и типу компрессора.
- В карточке товара — кнопка «Скачать BIM-модель».
- Выберите формат (для Revit — .rfa, для общего обмена — IFC).
Важно: модель содержит не только геометрию, но и параметры:
- Мощность: 512 кВт
- COP: 6.1
- Напряжение: 400 В, 3~50 Гц
- Масса: 2 850 кг
- Присоединения: DN125 (испаритель), DN150 (фр. контур)
Шаг 3: Импорт в проект
Для Revit:
- Откройте проект.
- Вкладка «Вставка» → «Импорт/связь» → «Revit».
- Выберите скачанный .rfa-файл.
- Укажите уровень установки (например, «Технический этаж»).
- Зафиксируйте положение.
Для Navisworks:
- Импортируйте модель в формате IFC.
- Запустите Clash Detection.
- Настройте правила: «Оборудование не должно пересекаться с воздуховодами, трубопроводами, конструкциями».
- Запустите анализ.
Результат: система выдаст список конфликтов с координатами, типом коллизии и рекомендациями по исправлению.
Шаг 4: Проверка доступности и обслуживания
BIM-модель чиллера включает зоны обслуживания — это критично для эксплуатации.
Что проверять:
- Расстояние до стены: минимум 800 мм для доступа к сервисным панелям.
- Высота подъёма: если чиллер весит 3 тонны, нужен кран-балка.
- Проход для выноса компрессора: особенно для винтовых моделей.
Пример: в проекте ледовой арены BIM-модель показала, что для замены винтового компрессора в чиллере 1200 кВт требуется проход 1.2 м. Первоначальный проект предусматривал 900 мм — пришлось перенести трубопровод.
Шаг 5: Интеграция с другими системами
Чиллер не работает в вакууме. Его нужно подключить к:
- Системе водоснабжения (испаритель).
- Электросети (питание компрессора).
- Автоматике (Modbus, BACnet).
- Выносному конденсатору или драйкулеру.
Как это делается в BIM:
- Импортируйте модель драйкулера или выносного конденсатора из того же каталога.
- Проложите трассу (фреоновую или гликолевую).
- Укажите длину, уклоны, изоляцию.
- Проверьте, не пересекается ли трасса с вентиляцией.
Преимущество: при длине трассы свыше 50 м система может предупредить о потере COP (до 0.4 единицы) и предложить увеличить сечение труб.
Шаг 6: Формирование спецификаций и отчётности
BIM позволяет автоматически:
- Сформировать ведомость оборудования.
- Рассчитать объём изоляции.
- Сгенерировать смету.
- Подготовить паспорт объекта.
Пример спецификации:
| Наименование | Количество | Мощность | COP | Артикул |
| Чиллер бесконденсаторный | 1 | 512 кВт | 6.1 | NB-500S-VIN |
| Драйкулер | 1 | 560 кВт | — | DK-600 |
| Трубопровод фреоновый | 45 м | DN65 | — | — |
| Изоляция каучук | 45 м | 25 мм | — | — |
Практические примеры использования BIM-моделей
1. Реконструкция исторического здания под гостиницу
Задача: установить систему охлаждения без нарушения фасада.
Решение:
- Бесконденсаторный чиллер — в подвале.
- Драйкулер — на удалённой технической площадке.
- BIM-модель помогла:
- Проверить проход трассы через несущие стены.
- Учесть вибрации от насосов.
- Оценить массу оборудования для расчёта нагрузки на перекрытие.
2. Строительство бизнес-центра 50 000 м²
Задача: минимизировать коллизии между инженерными системами.
Решение:
- Чиллеры водяного охлаждения — на техническом этаже.
- Градирня — на кровле.
-
12 коллизий с вентиляцией.
- 3 конфликта с электрокабелями.
- Недостаточное пространство для обслуживания.
Исправление до монтажа сократило сроки строительства на 2 недели.
Когда BIM-модели особенно критичны
- Плотная застройка инженерных систем — офисы, ТЦ, ЦОД.
- Реконструкция — ограниченное пространство, старые перекрытия.
- Крупные объекты — от 20 000 м².
- Проекты с высокими требованиями к срокам — BIM сокращает количество переделок.
- Объекты с резервированием (N+1) — важно точно разместить резервное оборудование.
Дополнительные услуги, которые упрощают работу с BIM
1. Помощь в проектировании
Если вы не уверены в выборе оборудования или схемы, специалисты «Нормал Вент» могут:
- Подобрать чиллер по нагрузке.
- Предложить оптимальную схему.
- Подготовить BIM-модель под ваш проект.
2. Аудит имеющихся проектов
Если проект уже частично готов, но есть сомнения в корректности размещения оборудования — можно провести аудит имеющихся проектов. Это включает:
- Проверку коллизий.
- Анализ энергоэффективности.
- Оценку доступности для обслуживания.
3. Сервисное обслуживание
BIM-модель не только помогает на этапе проектирования, но и используется в эксплуатации. При заключении договора на сервисное обслуживание вы получаете:- График ТО на основе паспортных данных модели.
- Уведомления о необходимости замены фильтров, масла.
- Возможность дистанционной диагностики.
4. Аренда чиллера
Для временных задач — например, пиковые нагрузки или ремонт основного оборудования — подойдёт аренда чиллера. BIM-модели арендного оборудования также доступны, что позволяет быстро вписать его в существующую систему.
Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует:
- Соответствие ГОСТ и ТР ТС.
- Контроль качества на всех этапах.
- Наличие полной технической документации, включая BIM-модели.
