Выносные конденсаторы и драйкулеры: в чём разница и как выбрать?

В системах охлаждения с бесконденсаторными чиллерами или при необходимости вынести теплоотвод за пределы основного объекта на первый план выходят два типа оборудования: выносные конденсаторы и драйкулеры. Эти устройства решают одну задачу — отвод тепла, выделенного при сжатии хладагента, — но делают это по-разному. Выбор между ними напрямую влияет на энергоэффективность, стоимость монтажа, уровень шума и надёжность всей системы.

Для инженеров и проектировщиков важно понимать не только конструкцию, но и физику процессов, чтобы выбрать оптимальное решение для конкретного объекта. Разберём, как работают выносные конденсаторы и драйкулеры, в чём их отличия и как не ошибиться при подборе.

Особенности драйкулеров и выносных конденсаторов

Оба устройства отводят тепло, но по разным схемам и с разными уровнями эффективности.

Ключевое отличие: выносной конденсатор работает напрямую с хладагентом, а драйкулер — с промежуточным теплоносителем, что добавляет потери, но повышает безопасность.

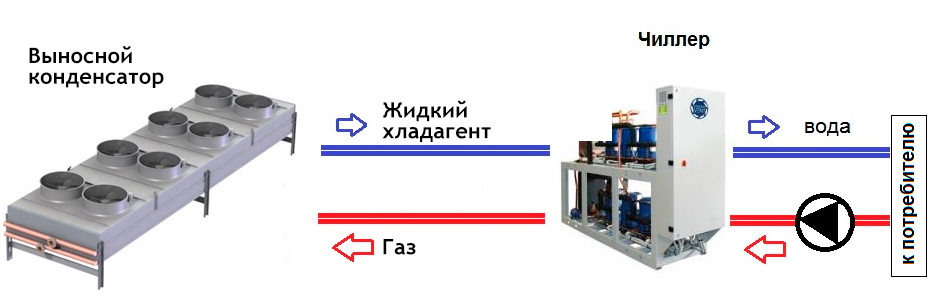

Принцип работы воздушного конденсатора

Выносной воздушный конденсатор — это по сути тот же конденсатор, который встроен в чиллер воздушного охлаждения, но вынесенный отдельно.

Процесс теплоотвода:

1. Горячий пар хладагента поступает из бесконденсаторного чиллера по фреоновой трассе.

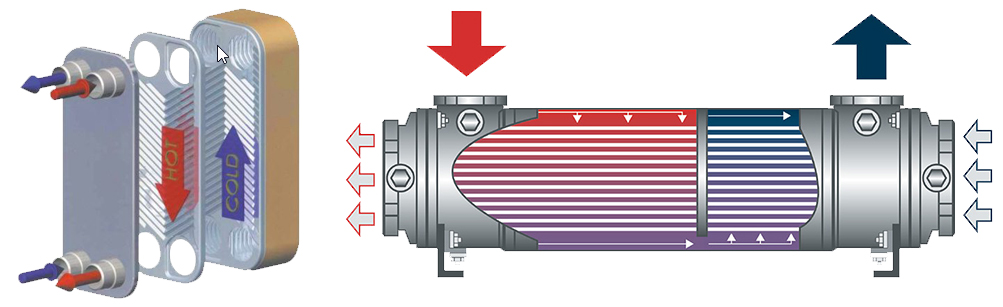

2. В теплообменнике пар конденсируется, отдавая тепло воздуху.
3. Жидкий хладагент возвращается в чиллер через ТРВ.
4. Вентиляторы создают принудительный обдув, обеспечивая теплообмен.

Преимущества:

• Высокая эффективность — минимальные потери в системе.
• Прямая передача тепла — нет промежуточных контуров.
• Простота схемы — только фреоновые трубопроводы.

Недостатки:

• Требуется абсолютная герметичность трассы.
• При длине трассы свыше 30 м — необходимы маслосборники для возврата масла в компрессор.
• Ограниченная длина трассы — рекомендуется до 50 м, максимум — 100 м.
• Потери давления — снижают COP на 0.2–0.4 единицы при 50 м трассы.

Пример: чиллер 400 кВт, выносной конденсатор установлен на расстоянии 45 м. Из-за потерь COP падает с 6.2 до 5.9. Это +5% к энергопотреблению.

На Chiller-bim представлены выносные конденсаторы в различных исполнениях — от 50 до 1500 кВт, что позволяет подобрать решение под любой масштаб.

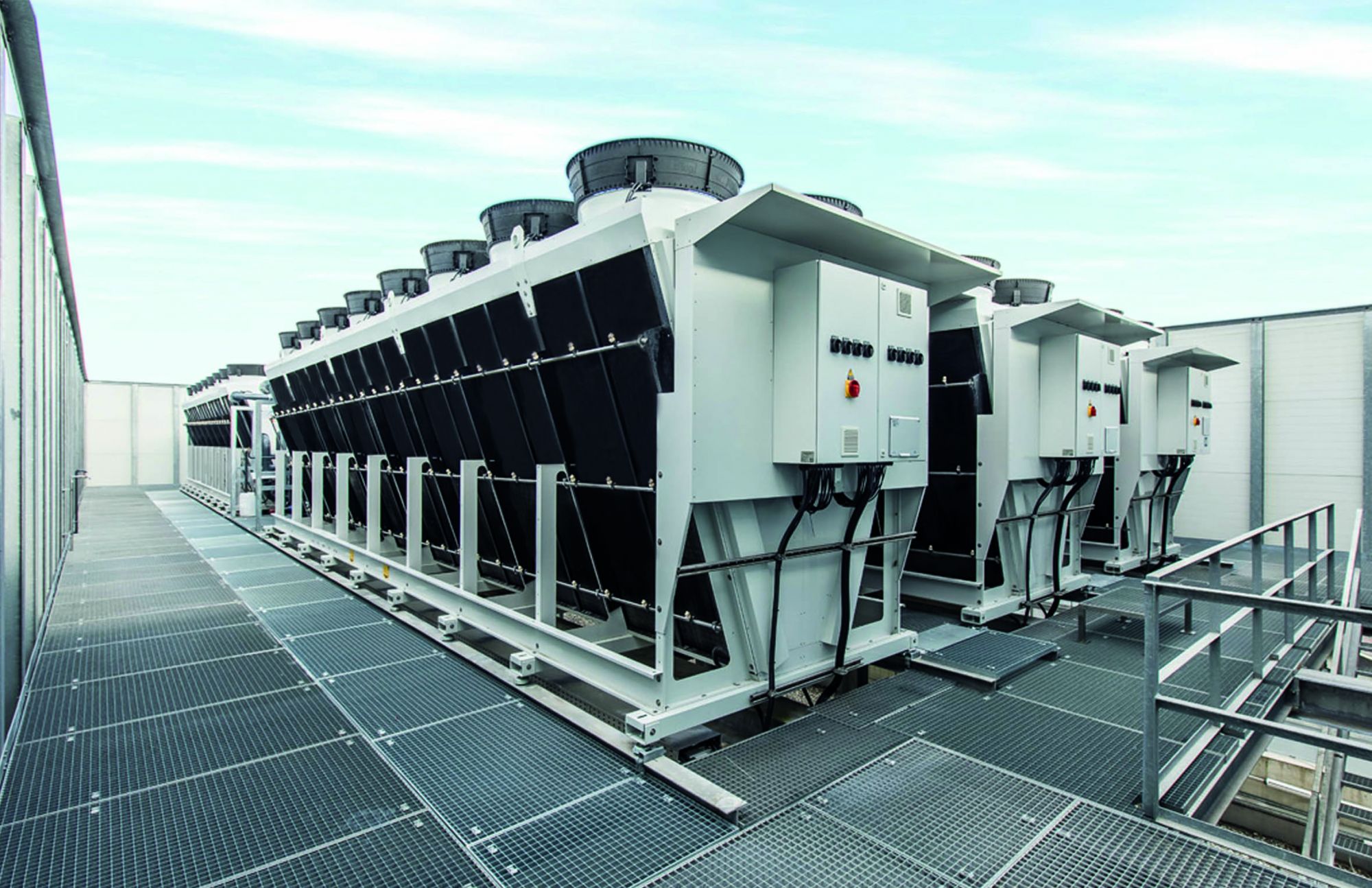

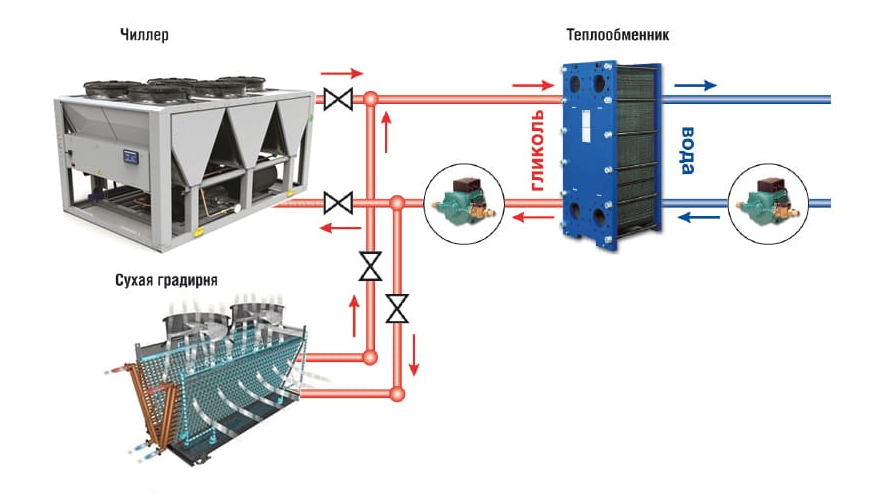

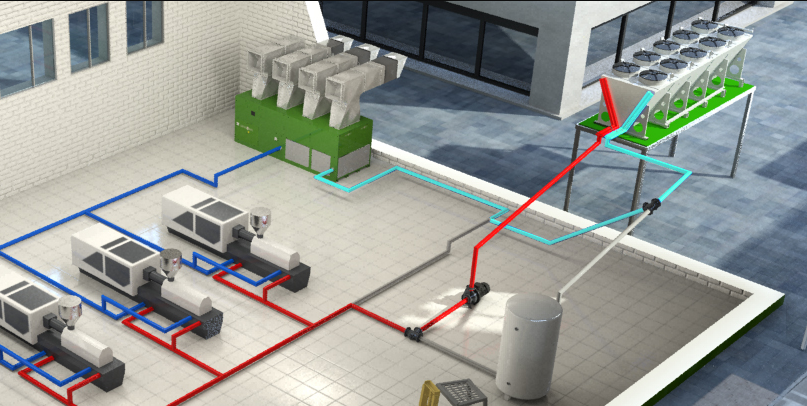

Принцип работы драйкулера

Драйкулер (сухой охладитель) работает не с хладагентом, а с промежуточным теплоносителем — водой или водно-гликолевым раствором.

Процесс теплоотвода:

1. Горячий теплоноситель (охлаждённый в теплообменнике чиллера) поступает в драйкулер.
2. В теплообменнике он отдаёт тепло воздуху через рёбра.
3. Охлаждённый теплоноситель возвращается в чиллер.
4. Вентиляторы обеспечивают обдув.

Преимущества:

• Безопасность — при утечке вытекает вода, а не хладагент.
• Проще монтаж — не требует вакуумирования, пайки медных труб.
• Меньше требований к герметичности.
• Подходит для длинных трасс — до 150 м.

Недостатки:

• Потери в промежуточном контуре — снижение COP на 0.3–0.6.
• Требуется насос — дополнительное энергопотребление.
• Риск замерзания — при отрицательных температурах нужен гликоль (обычно 30–40%).
• Ниже эффективность — особенно в жару.

Пример: чиллер 500 кВт, драйкулер — COP 5.7 против 6.1 у выносного конденсатора. Разница — +7% к энергопотреблению.

На Сhiller-bim доступны драйкулеры в исполнении для умеренного и холодного климата, с антикоррозийным покрытием и возможностью подключения к системе автоматики.

Конструкция воздушного конденсатора

Выносной конденсатор — это герметичный блок, рассчитанный на работу с высоким давлением хладагента.

Основные узлы:

1. Теплообменник

   • Медные трубки с алюминиевыми рёбрами.
   • Увеличенная поверхность для эффективного теплообмена.
   • Антикоррозийное покрытие (gold fin) — для работы в агрессивной среде.

2. Вентиляторы

   • EC-двигатели (электронно-коммутируемые) — низкое энергопотребление, плавное регулирование.
   • Количество: от 2 до 8, в зависимости от мощности.
   • Уровень шума: 78–85 дБ(А).

3. Корпус

   • Оцинкованная сталь с полимерным покрытием.
   • Защита от УФ, коррозии.
   • Уплотнения для защиты от пыли и влаги.

4. Автоматика

   • Датчики давления и температуры.
   • Регулирование скорости вентиляторов по температуре конденсации.
   • Интерфейс Modbus или CAN.

Пример: выносной конденсатор 800 кВт — 6 вентиляторов по 400 Вт, теплообменник 3.5 м², масса 420 кг.

Конструкция драйкулера

Драйкулер — это сухой охладитель, работающий с водяным контуром.

Основные узлы:

1. Теплообменник

   • Медные или нержавеющие трубки.
   • Алюминиевые рёбра.
   • Устойчивость к замерзанию (трубки не лопаются при расширении льда).

2. Вентиляторы

   • EC-двигатели — энергоэффективность до 85%.
   • Регулирование по температуре теплоносителя.
   • Возможность реверса (для очистки от снега).

3. Корпус

   • Оцинкованная сталь с полимерным покрытием.
   • Защита от коррозии и УФ.
   • Дренажная система.

4. Гидравлическая группа

   • Подключения DN50–DN150.
   • Клапаны, датчики давления и температуры.
   • Возможность подключения к системе химводоподготовки.

Пример: драйкулер 900 кВт — 4 вентилятора по 550 Вт, расход теплоносителя 180 м³/ч, температура охлаждения — до 32 °C при +35 °C наружного воздуха.

Как выбрать: выносной конденсатор или драйкулер?

Выбор зависит от архитектуры объекта, климата, требований к шуму и бюджета.

1. По эффективности

• Выносной конденсатор — предпочтительнее, если важна энергоэффективность.
• Драйкулер — компромисс, когда безопасность и простота монтажа важнее COP.

2. По длине трассы

• До 30 м — можно использовать оба варианта.
• 30–70 м — выносной конденсатор с маслосборниками.
• Свыше 70 м — предпочтительнее драйкулер.

3. По уровню шума

• Жилые зоны, центр города — драйкулер (на 5–10 дБ тише).
• Промышленные зоны — выносной конденсатор.

4. По климату

• Холодный климат — драйкулер с гликолем (30–40%).
• Жаркий климат — выносной конденсатор (не боится высокой температуры).

5. По типу объекта

• Реконструкция исторического здания — драйкулер (безопасность, простота монтажа).
• Промышленный цех — выносной конденсатор (высокая эффективность).
• Гостиница в центре города — драйкулер (низкий шум, безопасность).

Интеграция в проект: BIM, аудит и помощь в проектировании

Выбор выносного оборудования — это не только подбор мощности, но и системная задача.

Использование BIM-моделей при проектировании

На Chiller-bim доступны BIM-модели выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в технической зоне.
• Оценить зоны обслуживания (минимум 800 мм сбоку).
• Избежать коллизий с другими коммуникациями.

Для сложных объектов это становится критичным.

Аудит имеющихся проектов

Если система уже реализована, но возникают вопросы по эффективности или перегрузке оборудования, поможет аудит имеющихся проектов. Специалисты проанализируют тепловые потоки, состояние оборудования и предложат меры по оптимизации.

Помощь в проектировании

Для новых объектов — помощь в проектировании: подбор оборудования, расчёт трубопроводов, выбор автоматики.

Сервисное обслуживание

Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Очистку теплообменников.
• Проверку вентиляторов.
• Диагностику автоматики.

Когда подойдёт аренда чиллера?

Для временных задач — например, пиковые нагрузки летом, ремонт основного оборудования или запуск нового производства — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения. В комплекте — выносной конденсатор или драйкулер, если требуется.
