Для инженеров и проектировщиков, работающих над сложными объектами, BIM-модели оборудования — не просто удобство, а необходимость. Они позволяют избежать коллизий на стройплощадке, точно рассчитать нагрузки, сформировать спецификации и передать заказчику цифровой паспорт системы. Особенно это критично для таких габаритных и тяжелых объектов, как чиллеры.
Если вы проектируете систему вентиляции и охлаждения с использованием оборудования Normal Vent, эта статья — ваш пошаговый гид по поиску, скачиванию и использованию BIM-моделей чиллеров, выносных конденсаторов и драйкулеров. Здесь нет общих фраз — только конкретные действия, форматы, параметры и практические советы.
BIM-модели от Normal Vent
Прежде чем переходить к инструкции, важно понять разницу между обычной 3D-моделью и полноценной BIM-моделью.
Когда вы скачиваете BIM-объект с сайта chiller-bim.ru, вы получаете не просто визуализацию, а интеллектуальный элемент с параметрами, который можно использовать в расчётах, координации и эксплуатации.
Что входит в BIM-модель чиллера Normal Vent?
| Параметр | Пример значения |
| Холодопроизводительность | 512 кВт |
| Тип компрессора | Винтовой |
| COP при +30 °C | 6.1 |
| Напряжение питания | 400 В, 3~50 Гц |
| Потребляемая мощность | 84 кВт |
| Масса | 2 850 кг |
| Габариты (Д×Ш×В) | 3000×1500×1800 мм |
| Присоединения (испаритель) | DN125 |
| Присоединения (фр. контур) | DN150 |
| Уровень шума (на 1 м) | 79 дБ(А) |
| Зона обслуживания | 800 мм сбоку и сзади |
| Тип хладагента | R134a |
Эти данные автоматически подтягиваются в Revit, Navisworks или ArchiCAD, что позволяет:
- Проверить, выдержит ли перекрытие нагрузку от 2.8 тонн.
- Рассчитать потребление электроэнергии.
- Убедиться, что вокруг чиллера оставлено достаточно места для замены компрессора.
Где находятся BIM-модели: прямая ссылка и структура каталога
BIM-модели чиллеров и сопутствующего оборудования находятся на специализированном сайте: Chiller-bim.
Это не основной сайт компании, а отдельная платформа, созданная специально для проектировщиков. Здесь сосредоточены только чиллеры, выносные конденсаторы и драйкулеры — без лишних категорий.
Структура каталога
- Чиллеры воздушного охлаждения
- Чиллеры водяного охлаждения
- Чиллеры бесконденсаторные
- Выносные конденсаторы
- Драйкулеры
Каждая категория содержит модели от 30 до 2500 кВт, что покрывает практически любой масштаб проекта — от небольшого офиса до крупного промышленного комплекса.
Пошаговая инструкция: как скачать BIM-модель чиллера
Шаг 1: Перейдите на сайт chiller-bim.ru
Откройте браузер и перейдите по адресу. Сайт загружается быстро, интерфейс минималистичный — никаких баннеров, только каталог.
Шаг 2: Выберите тип чиллера
Определите, какой тип оборудования вам нужен:
- Для установки на кровле — чиллер воздушного охлаждения.
- Для помещения с подключением к градирне — чиллер водяного охлаждения.
- Для подвала или технического этажа — бесконденсаторный чиллер.
Пример: вы проектируете гостиницу 5 звёзд в центре города. Места на кровле нет, шум недопустим. Выбираете бесконденсаторный чиллер.
Шаг 3: Уточните тип компрессора
В каждой категории — два подраздела:
- Со спиральными компрессорами — до 200 кВт, высокий COP (до 6.8).
- С винтовыми компрессорами — от 150 кВт, надёжность, ресурс 100 000+ часов.
Пример: нагрузка 600 кВт → выбираете бесконденсаторный чиллер с винтовым компрессором.
Шаг 4: Выберите конкретную модель
Откроется список моделей с указанием:
- Холодопроизводительности.
- COP.
- Габаритов.
- Массы.
- Форматах BIM-модели.
Пример: модель NB-600S-VIN:
- 610 кВт
- COP 6.2
3200×1600×1900 мм
- 3 100 кг
- BIM-модель: .rfa, .ifc, .stp, .dwg
Шаг 5: Скачайте BIM-модель
Нажмите на кнопку «Скачать BIM-модель».
Откроется окно с выбором формата:
- .rfa — для Autodesk Revit.
- .ifc — универсальный формат для ArchiCAD, Tekla, Navisworks.
- .stp — для инженерных расчётов в SolidWorks, AutoCAD.
- .dwg — для AutoCAD.
Выберите нужный формат и сохраните файл.
Важно: BIM-модель в .rfa уже содержит все параметры (мощность, массу, напряжение). При импорте в Revit они появятся в свойствах элемента.
Как использовать BIM-модель в проекте: практические советы
После скачивания модель нужно правильно интегрировать в проект.

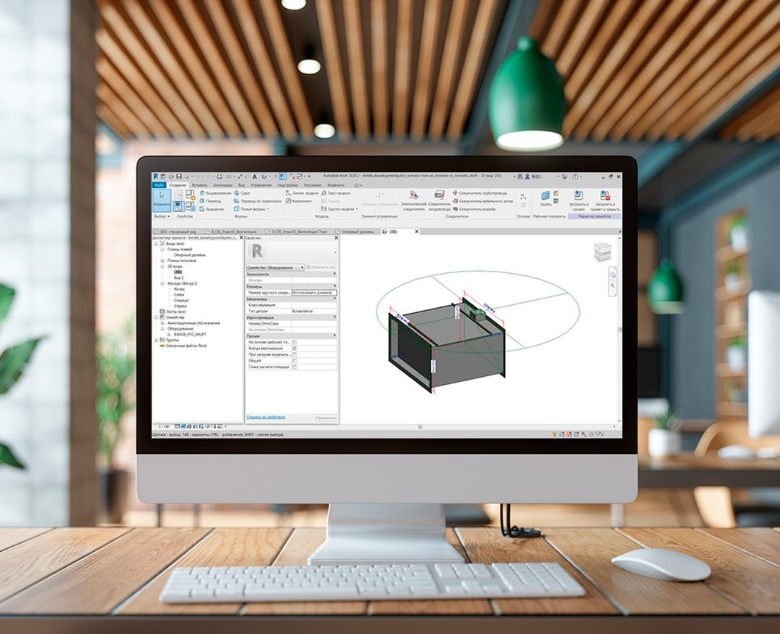

1. Импорт в Revit
- Откройте проект.
- Вкладка «Вставка» → «Импорт/связь» → «Revit».
- Выберите скачанный .rfa-файл.
- Укажите уровень установки (например, «Технический этаж»).
- Зафиксируйте положение.
Проверьте:
- Совпадает ли привязка по осям.
- Не пересекается ли с колоннами.
- Есть ли зона обслуживания (800 мм сбоку).
2. Проверка коллизий в Navisworks
- Импортируйте все модели: архитектурную, структурную, инженерные системы.
- Запустите Clash Detection.
- Настройте правила:
- Оборудование не должно пересекаться с воздуховодами, трубами, кабелями.
- Между чиллером и стеной — минимум 800 мм.
- Запустите анализ.
Пример: система выявила, что дренажная труба проходит в 100 мм от сервисной панели чиллера. Это блокирует доступ. Нужно перенести трубу.
3. Использование в расчётах
BIM-модель можно экспортировать в расчётные программы:
- Ducter, Vent-Calc — для аэродинамических расчётов.
- Hydrosystem — для гидравлической балансировки.
- EnergyPlus — для расчёта энергопотребления.
Пример: при COP 6.2 и нагрузке 610 кВт потребление составит 98.4 кВт. Это значение можно использовать в энергоаудите.
BIM-модели для всей системы: не только чиллеры
Чтобы система работала как единое целое, нужны BIM-модели всех компонентов.
На Сhiller-bim доступны:
- Выносные конденсаторы — для фреоновых систем.
- Драйкулеры— для гликолевых контуров.
Пример: вы используете бесконденсаторный чиллер → подбираете драйкулер с производительностью на 15–20% выше, чем у чиллера. Его BIM-модель тоже можно скачать и проверить, поместится ли он на технической площадке.
Преимущества использования BIM-моделей Normal Vent
- Точность данных — все параметры соответствуют реальному оборудованию.
- Форматы для всех систем — от Revit до IFC.
- Отсутствие лишней информации — только чиллеры и выносные устройства.
- Готовность к координации — зоны обслуживания, присоединения, масса.
- Поддержка стандартов — класс герметичности воздуховодов, требования к шуму, энергоэффективность.
Какие задачи можно решить с помощью BIM-моделей
1. Планирование реконструкции
На объекте с ограниченным пространством нужно заменить старый чиллер. BIM-модель помогает:
- Проверить, пройдёт ли новое оборудование по лестнице.
- Убедиться, что перекрытие выдержит нагрузку.
- Сравнить энергопотребление старого и нового оборудования.
2. Проектирование сложного объекта
В бизнес-центре 50 000 м² нужно избежать коллизий между 5000 метров воздуховодов, 3 км трубопроводов и 15 км кабелей. BIM — единственный способ это сделать без переделок.
3. Подготовка к монтажу
Монтажник получает 3D-визуализацию подключения, спецификацию и инструкции. Это сокращает время установки на 20–30%.
Дополнительные услуги, которые экономят время
1. Помощь в проектировании
Если вы не уверены в выборе оборудования или схемы, инженеры Normal Vent могут:
- Подобрать чиллер по нагрузке.
- Предложить оптимальную схему (водяной, воздушный, бесконденсаторный).
- Подготовить техническое решение с расчётами.
2. Аудит имеющихся проектов
Если проект уже частично готов, но есть сомнения в корректности размещения оборудования — можно провести аудит имеющихся проектов. Это включает:
- Проверку коллизий.
- Анализ энергоэффективности.
- Оценку доступности для обслуживания.
3. Сервисное обслуживание
BIM-модель не только помогает на этапе проектирования, но и используется в эксплуатации. При заключении договора на сервисное обслуживание вы получаете:
- График ТО на основе паспортных данных модели.
- Уведомления о необходимости замены фильтров, масла.
- Возможность дистанционной диагностики.
4. Аренда чиллера
Для временных задач — например, пиковые нагрузки летом или ремонт основного оборудования — подойдёт аренда чиллера. BIM-модели арендного оборудования также доступны, что позволяет быстро вписать его в существующую систему.
