Разбираем, как подключить чиллер к BMS через Modbus TCP, BACnet MS/TP и LonWorks, чем отличаются протоколы и как избежать «слепых» систем. Реальные примеры интеграции с Desigo, Niagara и другими платформами.
Для инженеров, проектировщиков и технических специалистов, отвечающих за диспетчеризацию зданий, наличие чиллера без связи с системой автоматизации — это не просто «ещё один агрегат», это слепая зона. Оборудование работает, но вы не видите его параметров, не можете контролировать эффективность, оперативно реагировать на аварии или оптимизировать энергопотребление. В эпоху цифровых двойников и ESG-отчётности такой подход недопустим.
Интеграция чиллера в BMS (Building Management System) — это не опция, а необходимость. Она позволяет превратить автономное устройство в элемент единого интеллектуального контура управления зданием. Разберём, какие протоколы мы поддерживаем, как правильно их выбрать и почему это критично для снижения OPEX.
Почему «слепые» системы — это потеря денег?
Чиллер, работающий без интеграции в BMS, — это риск и перерасход.
Что вы теряете:
- Контроль в реальном времени: температура воды, давление, ток компрессора, COP.
- Своевременное предупреждение об авариях: нет сигнала о перегреве, утечке хладагента, потере фазы.
- Анализ эффективности: невозможно отследить рост энергопотребления из-за загрязнённого теплообменника.
- Удалённый доступ: для диагностики нужно ехать на объект.
- Автоматизация режимов: нельзя связать работу чиллера с графиком работы офиса, уровнем освещённости, данными погодной станции.
Пример: чиллер 800 кВт, COP падает с 6.5 до 5.3 из-за загрязнённого испарителя. Без мониторинга это замечено не будет. Перерасход — 290 000 кВт·ч/год, или 1.45 млн руб при тарифе 5 руб/кВт·ч.
Поддерживаемые протоколы: Modbus TCP, BACnet MS/TP, LonWorks
Мы обеспечиваем совместимость чиллеров со всеми основными промышленными протоколами, используемыми в системах автоматизации.

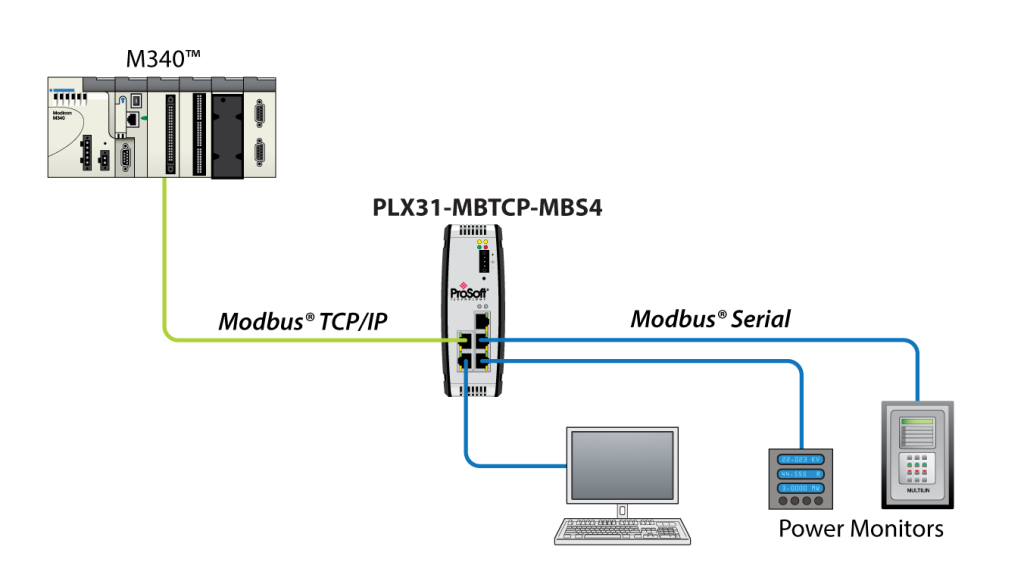

1. Modbus TCP
Описание: Простой, открытый, повсеместно распространённый протокол передачи данных по сети Ethernet.
|
Параметр |
Значение |
|---|---|
|
Тип |
Master/Slave |
|
Среда передачи |
Ethernet (TCP/IP) |
|
Скорость |
До 100 Мбит/с |
|
Преимущества |
Простота реализации, низкая стоимость, поддержка большинством SCADA-систем |
|
Недостатки |
Ограниченная масштабируемость, отсутствие встроенной безопасности |
Применение: Локальные сети, системы с простой архитектурой, интеграция с собственными SCADA.
Наши решения: Все модели чиллеров — от чиллеров воздушного охлаждения до бесконденсаторных — поддерживают Modbus TCP. Данные передаются каждые 1–5 секунд.
2. BACnet MS/TP
Описание: Специализированный протокол для систем автоматизации зданий, разработанный ASHRAE.
|
Параметр |
Значение |
|---|---|
|
Тип |
Peer-to-Peer |
|
Среда передачи |
Экранированная витая пара (RS-485) |
|
Скорость |
9600 – 76 800 бод |
|
Преимущества |
Широкая поддержка в BMS, структурированная модель объектов, возможность автономной работы узлов |
|
Недостатки |
Ниже скорость передачи по сравнению с Ethernet, сложнее настройка сетевой топологии |
Применение: Бизнес-центры, аэропорты, больницы, где используется стандартная BMS-платформа (Siemens Desigo, Johnson Controls Metasys).
Наши решения: Чиллеры с контроллерами, сертифицированными по BACnet Testing Laboratories (BTL), что гарантирует полную совместимость.

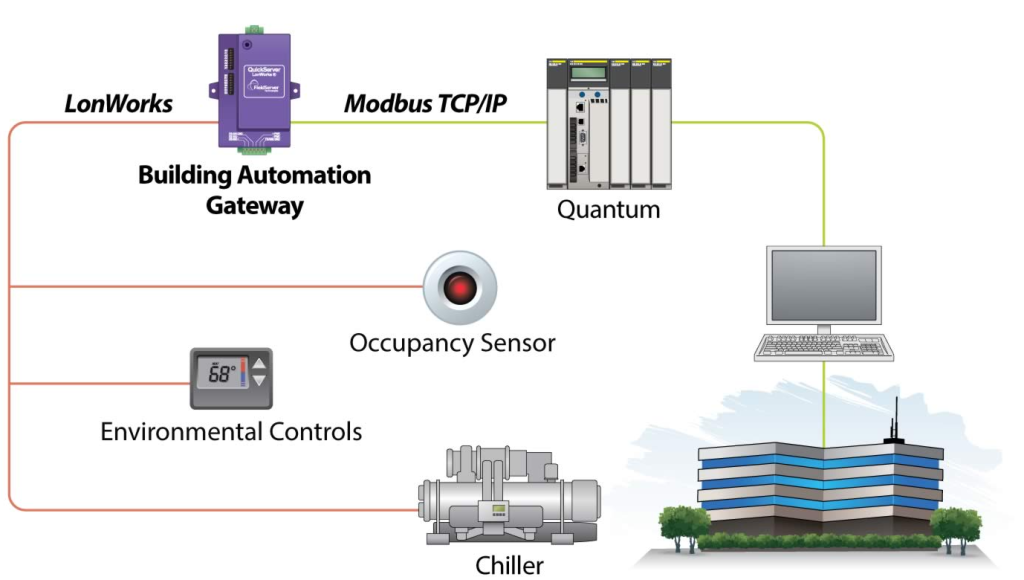

3. LonWorks (ISO/IEC 14908)
Описание: Протокол с децентрализованной архитектурой, ориентированный на надёжность и отказоустойчивость.
|
Параметр |
Значение |
|---|---|
|
Тип |
Peer-to-Peer |
|
Среда передачи |
TP/FT-12 (витая пара), Power Line, RF |
|
Скорость |
78 кбит/с (TP) |
|
Преимущества |
Высокая отказоустойчивость, самонастраивающаяся сеть, поддержка сложных топологий (звезда, шина, кольцо) |
|
Недостатки |
Устаревающая технология, ограниченная поддержка новых систем |
Применение: Старые объекты, модернизация, системы с высокими требованиями к отказоустойчивости.
Наши решения: Поддержка LonWorks через шлюзы или встроенные платы в контроллеры старших моделей.
Какой протокол выбрать? Руководство для проектировщика
Выбор протокола зависит от выбранной BMS-платформы и требований к системе.
|
BMS-платформа |
Рекомендуемый протокол |
Комментарий |
|---|---|---|
|
Siemens Desigo CC / PX |
BACnet IP / MS/TP |
Основной стандарт для проектов Siemens |
|
Johnson Controls Metasys |
BACnet MS/TP / IP |
Полная поддержка, рекомендовано JCI |
|
Honeywell Enterprise Buildings Integrator (EBI) |
BACnet, Modbus |
Гибкая система, хорошо работает с обоими |
|
Schneider Electric EcoStruxure Building Operation |
BACnet, Modbus |
Предпочтение BACnet для новых проектов |
|
Tridium Niagara (JACE) |
BACnet, Modbus, LonWorks |
Универсальный шлюз, поддерживает всё |
|
OwnCloud + SCADA |
Modbus TCP |
Открытый протокол, легко интегрируется с open-source решениями |
Рекомендации:
- Для новых проектов — BACnet IP (Ethernet) — будущее-proof решение.
- Для локальных задач и бюджетных проектов — Modbus TCP.
- При работе с Legacy-системами — LonWorks или BACnet MS/TP.

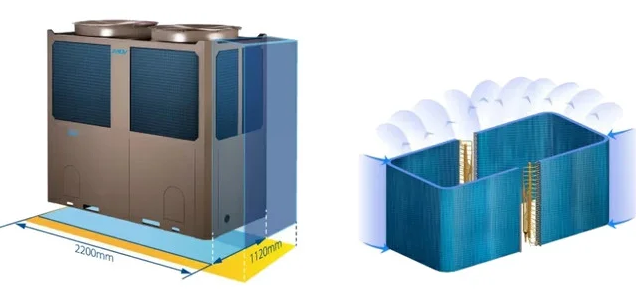

На Chiller-bim представлены чиллеры воздушного и водяного охлаждения, как со спиральными, так и с винтовыми компрессорами, а также бесконденсаторные модели, выносные конденсаторы и драйкулеры — все с поддержкой указанных протоколов.
Как интеграция упрощает эксплуатацию: практические выгоды
Подключение чиллера к BMS — это не просто красивая картинка на экране. Это инструмент для повышения эффективности и снижения затрат.
1. Централизованный мониторинг и управление
- Все параметры в одном интерфейсе: температура, давление, потребление, статус.
- Возможность удалённого включения/выключения, изменения заданных значений.
2. Автоматическая диагностика и предиктивное обслуживание
- Система анализирует тренды: рост температуры нагнетания, снижение COP.
- Формируются предупреждения: «Требуется очистка конденсатора», «Проверить уровень масла».
3. Оптимизация энергопотребления
- Работа по графику (например, ночью — free cooling).
- Интеграция с погодной станцией: прогнозирование нагрузки.
- Режим энергосбережения при частичной загрузке.
4. Архивация и отчётность
- Хранение данных за годы.
- Формирование отчётов по энергопотреблению, коэффициентам EER, COP.
- Подготовка данных для ESG-отчётности.
Примеры интеграции: Desigo, Niagara, OwnCloud
1. Интеграция с Siemens Desigo CC
Задача: Контроль двух чиллеров 600 кВт каждый в бизнес-центре.
Решение:
- Чиллеры подключены по BACnet MS/TP.
- Созданы объекты BACnet: AI (аналоговые входы), AO (аналоговые выходы), BI (бинарные входы).
- На экране Desigo отображается:
- Температура подачи/обратки.
- Состояние компрессоров.
- Текущее потребление.
- Срабатывание защит.
Выгода: Единая точка управления, сокращение времени реакции на аварию с часов до минут.
2. Интеграция с Tridium Niagara (JACE)
Задача: Управление гибридной системой (чиллер + драйкулер) в производственном цеху.
Решение:
- Использован шлюз Niagara с поддержкой Modbus TCP и BACnet IP.
- Реализована логика free cooling: при Tнар < Tобр — запуск драйкулера, чиллер в режиме ожидания.
- Данные визуализированы в web-интерфейсе.
Выгода: Автоматическое переключение режимов, экономия 35% электроэнергии в межсезонье.
3. Интеграция с OwnCloud + SCADA (open-source)
Задача: Мониторинг чиллера на удалённом объекте с минимальными затратами.
Решение:
- Чиллер с поддержкой Modbus TCP.
- Данные передаются на Raspberry Pi с установленным SCADA-клиентом.
- Через скрипт данные загружаются в OwnCloud.
- Пользователь получает PDF-отчёт на email каждое утро.
Выгода: Низкая стоимость внедрения, доступ к данным из любой точки мира.
Дополнительные услуги для успешной интеграции
1. Помощь в проектировании
Если вы не уверены в выборе протокола или схемы подключения, специалисты «Нормал Вент» могут:
- Подобрать чиллер с нужным интерфейсом.
- Предложить оптимальную схему интеграции.
- Подготовить техническое решение с расчётами.
2.Аудит имеющихся проектов
Если система уже работает, но есть проблемы с передачей данных, поможет аудит имеющихся проектов. Специалисты:
- Проверят соответствие оборудования.
- Проанализируют настройки сети.
- Устранят коллизии.
3. BIM-моделирование
Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На chiller-bim.ru доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Проверить размещение в помещении.
- Оценить зоны обслуживания.
- Избежать коллизий с другими коммуникациями.
4. Сервисное обслуживание
Для поддержания стабильной связи с BMS рекомендуется заключать договор на сервисное обслуживание. Это включает:
- Плановые проверки связи.
- Обновление ПО контроллера.
- Диагностику сетевых интерфейсов.
Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.
Получите спецификацию по управлению под вашу BMS.
