Аудит проектов систем вентиляции: зачем нужен и что даёт заказчику?

Для инженеров, проектировщиков и технических специалистов, отвечающих за создание или модернизацию систем вентиляции и охлаждения, аудит проекта — это не формальная проверка, а критически важный инструмент управления рисками. Он позволяет выявить ошибки на стадии чертежа, до начала монтажа, когда их исправление обходится в десятки раз дешевле, чем на стройплощадке. Аудит — это не сомнение в компетенции проектировщика, а системный подход к обеспечению надёжности, энергоэффективности и соответствия нормам.

Разберём, что такое аудиторское заключение, кто его проводит, какие этапы включает и какие выгоды он приносит заказчику.

Что такое аудиторское заключение проекта вентиляции?

Аудиторское заключение — это независимый экспертный анализ проектной документации, направленный на проверку соответствия системы вентиляции, кондиционирования и охлаждения требованиям нормативных документов, техническим условиям и эксплуатационным задачам объекта.

Это не просто «посмотреть чертежи», а комплексная проверка:

• Соответствия расчётных нагрузок фактическим.
• Корректности подбора оборудования.
• Правильности гидравлической и аэродинамической балансировки.
• Наличия коллизий между инженерными системами.
• Энергоэффективности системы.

Когда аудит особенно критичен?

• Плотная застройка инженерных систем — офисы, ТЦ, ЦОД, медицинские центры.
• Реконструкция или модернизация — когда нужно интегрировать новое оборудование в старую инфраструктуру.
• Крупные объекты — от 20 000 м².
• Объекты с высокими требованиями к микроклимату — лаборатории, серверные, операционные.
• Проекты с резервированием (N+1) — важно проверить логику переключения.

Пример: в проекте бизнес-центра 40 000 м² аудит выявил, что подобранные чиллеры не справляются с пиковой нагрузкой в жаркий день. Исправление до монтажа сэкономило 3,8 млн руб. и 2 недели сроков.

Кто проводит аудит вентиляционных проектов?

Аудит должен проводиться независимой экспертной организацией, не участвовавшей в изначальном проектировании. Это исключает конфликт интересов и обеспечивает объективность.

Квалификация аудитора:

• Опыт в проектировании и эксплуатации систем вентиляции и охлаждения.
• Знание нормативных документов: СП 60.13330.2020, СП 118.13330.2012, СанПиН 1.2.3685-21, ГОСТ Р 51248–2008.
• Навыки работы с BIM-моделями и расчётными программами.
• Понимание энергоэффективности (COP, EER, SEER).

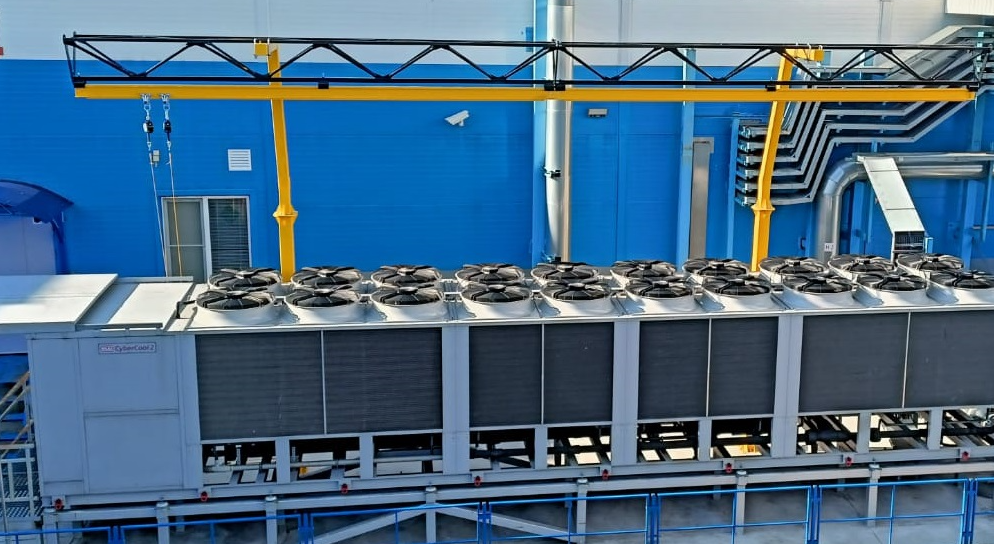

Группа компаний «Нормал Вент», основанная в 2002 году, имеет 14 собственных представительств по России и обладает необходимой экспертизой для проведения аудита. Компания производит более тысячи наименований продукции, включая чиллеры воздушного и водяного охлаждения, бесконденсаторные модели, выносные конденсаторы и драйкулеры, что даёт глубокое понимание работы оборудования в реальных условиях.

Что включает в себя аудиторское заключение?

Аудиторское заключение — это не просто список замечаний, а структурированный документ, содержащий анализ, выводы и рекомендации.

Основные разделы заключения:

1. Введение

   • Объект аудита.
   • Цель проверки.
   • Перечень предоставленной документации.

2. Проверка тепловых и вентиляционных нагрузок

   • Сравнение расчётных и нормативных значений.
   • Анализ источников тепловыделений (люди, оборудование, солнечная радиация).
   • Проверка запаса мощности (рекомендуется 10–15%).

3. Анализ подбора оборудования

• Соответствие производительности чиллеров и вентустановок нагрузкам.
• Проверка COP и EER (например, чиллер 500 кВт, COP < 5.8 — повод для пересмотра).
• Оценка типа компрессора (спиральный/винтовой), необходимости инверторного управления.

4. Гидравлическая и аэродинамическая схема

   • Проверка сечений трубопроводов и воздуховодов.
   • Расчёт потерь давления.
   • Наличие балансировочных клапанов.

5. Проверка на коллизии (clash detection)

   • Пересечение воздуховодов с трубопроводами, кабелями, строительными конструкциями.
   • Доступность для обслуживания (зона обслуживания чиллера — минимум 800 мм).

6. Энергоэффективность

   • Оценка общего энергопотребления системы.
   • Возможность использования free cooling.
   • Рекомендации по снижению OPEX.

7. Заключение и рекомендации

   • Критические замечания (требуют исправления).
   • Рекомендательные замечания.
   • Приоритеты доработки.

Этапы проведения аудита проекта вентиляции

Аудит — это процесс, а не однократное действие.

Этап 1: Подготовка и сбор данных

• Получение проектной документации (П+Р стадия).
• Сбор ТЗ от заказчика.
• Анализ архитектурной и конструктивной модели.

Этап 2: Предварительный анализ

• Проверка нагрузок.
• Оценка подобранного оборудования.
• Выявление явных расхождений (например, чиллер 400 кВт для нагрузки 600 кВт).

Этап 3: Глубокая проверка

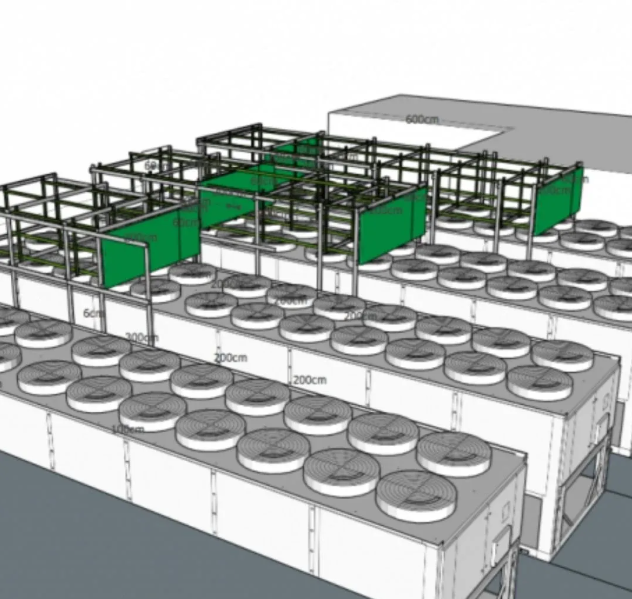

• Моделирование в BIM-среде (Revit, Navisworks).
• Проверка коллизий.
• Расчёт гидравлики и аэродинамики.
• Анализ энергоэффективности.

Этап 4: Формирование заключения

• Составление отчёта.
• Согласование с заказчиком.
• Представление результатов.

Этап 5: Сопровождение исправлений

• Консультации по устранению замечаний.
• Проверка доработанной документации.
• Финальное подтверждение.

Преимущества аудита вентиляционного проекта

Аудит — это инвестиция, которая окупается многократно.

1. Предотвращение коллизий на стройплощадке

Проблема: воздуховод диаметром 800 мм пересекается с трубопроводом хладагента. Последствия: остановка монтажа, переделки, штрафы. Экономия от аудита: до 10–15% от стоимости монтажа.

2. Обеспечение энергоэффективности

Проблема: подобран чиллер с COP 5.4 вместо 6.2. Последствия: перерасход электроэнергии на 15–20%. Пример: чиллер 800 кВт, перерасход 270 000 кВт·ч/год → 1.35 млн руб/год при тарифе 5 руб/кВт·ч.

3. Гарантия соответствия нормам

Аудит проверяет соответствие:

• Санитарным нормам (воздухообмен, качество воздуха).
• Противопожарным требованиям (дымоудаление, огнезадерживающие клапаны).
• Энергетическим стандартам (класс «А» по энергопотреблению).

4. Снижение рисков при эксплуатации

• Предотвращение перегрузки оборудования.
• Исключение ситуаций, когда нет доступа к компрессору для замены.
• Проверка резервирования (N+1).

5. Поддержка при сдаче объекта

Аудиторское заключение — это документ, подтверждающий соответствие системы требованиям. Оно ценится заказчиками, инвесторами и контролирующими органами.

Как подготовиться к аудиту?

Чтобы аудит прошёл эффективно, нужно правильно подготовить документацию.

1. Соберите полный пакет документов

• Архитектурные и конструктивные чертежи.
• Проекты инженерных систем (ОВ, ВК, ЭОМ).
• Техническое задание.
• Расчёты нагрузок.
• Спецификации оборудования.

2. Предоставьте BIM-модели

Если проект выполнен в BIM, предоставьте файлы в форматах:

• Revit (.rvt)
• IFC (.ifc)
• Navisworks (.nwd)

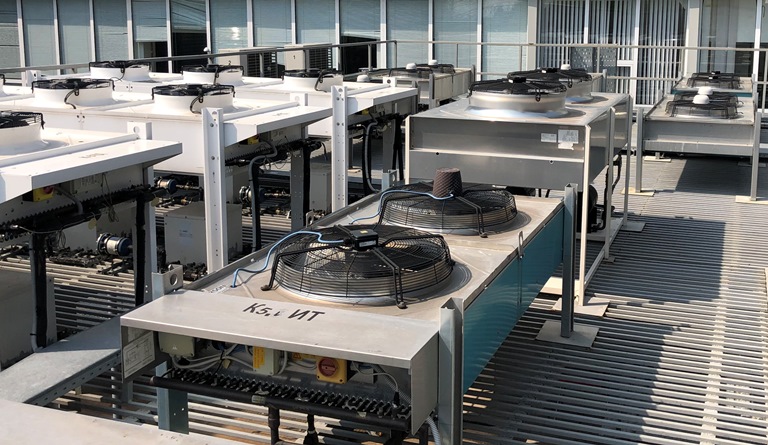

На Chiller-bim доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеров — это упрощает интеграцию оборудования в анализ.

3. Укажите ключевые требования

• Режим работы объекта.
• Требования к шуму.
• Ограничения по размещению оборудования.
• Бюджетные рамки.

4. Определите приоритеты

Что для вас критично:

• Минимизация CAPEX?
• Максимизация энергоэффективности?
• Сроки ввода в эксплуатацию?

Дополнительные услуги, которые дополняют аудит

1. Помощь в проектировании

Если после аудита выявлены серьёзные недостатки, поможет помощь в проектировании. Специалисты «Нормал Вент» могут:

• Пересчитать нагрузки.
• Подобрать новое оборудование.
• Оптимизировать схему.

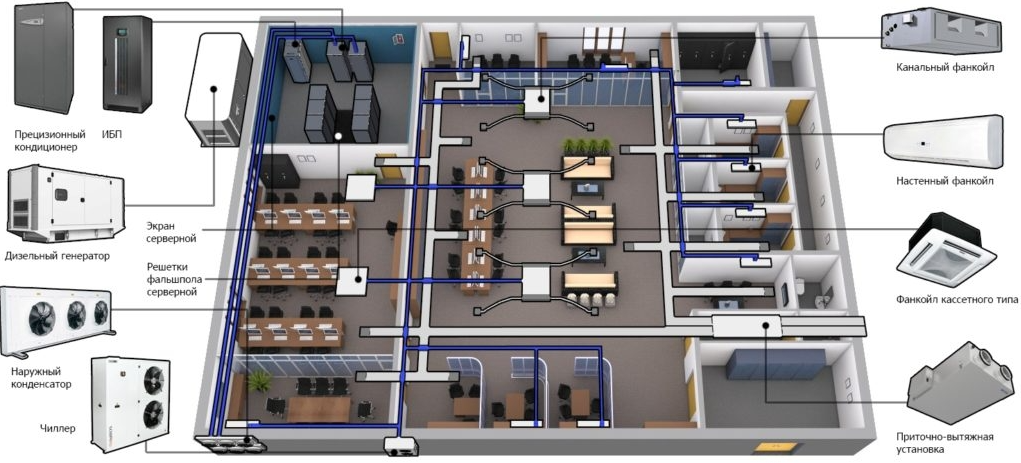

2. BIM моделирование

Для сложных объектов BIM моделирование — не просто удобство, а необходимость. Оно позволяет:

• Визуализировать систему.
• Проверить коллизии.
• Сформировать спецификации автоматически.

3. Сервисное обслуживание

После ввода в эксплуатацию рекомендуется заключать договор на сервисное обслуживание. Это обеспечивает:

• Стабильную работу.
• Своевременное устранение неисправностей.
• Долгий срок службы оборудования.

4. Аренда чиллера

Если в ходе аудита выявлено, что существующая система не справляется с нагрузкой, а модернизация займёт время, подойдёт аренда чиллера. Это позволит избежать перегрева и простоев.
