Стандартный чиллер — это удобно. Он есть в каталоге, его можно быстро заказать и установить. Но для инженеров, проектировщиков и технических специалистов, работающих с объектами в сложных условиях, «удобство» часто оборачивается проблемами: падением производительности, перегревом компрессора, нарушением шумового режима или полным отказом оборудования.
Дело в том, что серийные модели проектируются под «средние» условия: +30 °C на улице, нормальное атмосферное давление, доступ к воде, стандартные электрические сети. А реальность — это высокогорные станции, северные поселки, южные мегаполисы, исторические здания и производства с уникальными требованиями.
Разберём 5 случаев, когда стандартный чиллер не справляется, и почему решение «под ключ» — единственный правильный выбор.
Случай 1: Высота над уровнем моря — воздух разряжён, эффективность падает
На первый взгляд, высота — это просто цифра. Но она напрямую влияет на работу воздушного чиллера.
Проблема:
С ростом высоты падает атмосферное давление и плотность воздуха. Это снижает теплоотвод от конденсатора.
Пример: чиллер 600 кВт, установленный на уровне 2000 м над уровнем моря (например, Домбай, Эльбрус):
- Плотность воздуха ниже на 20%.
- Производительность конденсатора падает на 18–22%.
- Температура нагнетания растёт на 10–12 °C.
- COP снижается с 6.2 до 5.1 → рост энергопотребления на 21.5%.
Последствия: перегрев компрессора, разрушение масла, выход из строя за 1–2 сезона.
Решение: индивидуальный проект
- Увеличенная поверхность теплообменника.
- Мощные вентиляторы с повышенным давлением.
- Коррекция параметров автоматики (более раннее включение).
- Использование выносных драйкулеров на более низкой отметке.
На Сhiller-bim представлены решения, адаптированные под высокогорные условия, включая чиллеры воздушного охлаждения со спиральными и винтовыми компрессорами, а также драйкулеры с усиленной конструкцией.
Случай 2: Экстремальные температуры — от Арктики до пустыни
Стандартные чиллеры рассчитаны на диапазон от –10 °C до +45 °C. Но что делать, если зимой –50 °C, а летом +48 °C?
Зимний холод: Норильск, Якутия, Чукотка
Проблемы:
- Замерзание воды в контуре.
- Отсутствие возможности запуска (низкая вязкость масла).
- Холодный старт компрессора — гидроудар.
Решение:
- Использование гликоля (до –40 °C).
- Подогрев масла и картера компрессора.
- Закрытые шкафы управления с обогревом.
- Бесконденсаторные чиллеры в отапливаемом помещении.
Жаркий климат: Краснодар, Астрахань, Дагестан
Проблемы:
- При +45 °C эффективность воздушного чиллера падает на 25–30%.
- Перегрев конденсатора → рост давления → срабатывание защит.
- Образование накипи в водяных системах.
Решение:
- Водяные чиллеры с градирнями закрытого типа.
- Бесконденсаторные модели с выносными конденсаторами в тени.
- Усиленная система очистки воздухозаборников от пыли.
- Компрессоры с увеличенным запасом по давлению нагнетания.
Пример: чиллер 800 кВт, COP при +30 °C — 6.5. При +45 °C — 4.8. Разница в потреблении — +352 000 кВт·ч/год, или +1.76 млн руб при тарифе 5 руб/кВт·ч.
Случай 3: Специфические хладагенты — безопасность, экология и совместимость
Не все объекты могут использовать стандартные хладагенты вроде R134a или R410A.
Требования к безопасности (взрывоопасные зоны, медицинские учреждения)
- Запрещены горючие хладагенты (R32, R290).
- Требуются A1 классы (негорючие).
- Ограничено применение аммиака (R717) в городской застройке.
Экологические ограничения (F-Gas, ESG)
- R404A (GWP 3922) — запрещён в новых установках.
- R134a (GWP 1430) — постепенно выводится.
- Требуется переход на R448A, R449A, R32, CO2.
Совместимость с существующими системами
- На объектах с устаревшими трубопроводами — нельзя использовать масла POE без промывки.
- Для реконструкции — нужны решения с минимальным объёмом хладагента.
Решение: индивидуальная сборка
- Подбор компрессора, масла и теплообменников под конкретный хладагент.
- Изготовление под заказ с соблюдением всех норм безопасности.
На Chiller-bim доступны решения на базе R448A, R449A и других современных хладагентов, соответствующих экологическим стандартам.
Случай 4: Шумовые ограничения — городская застройка и жилая зона

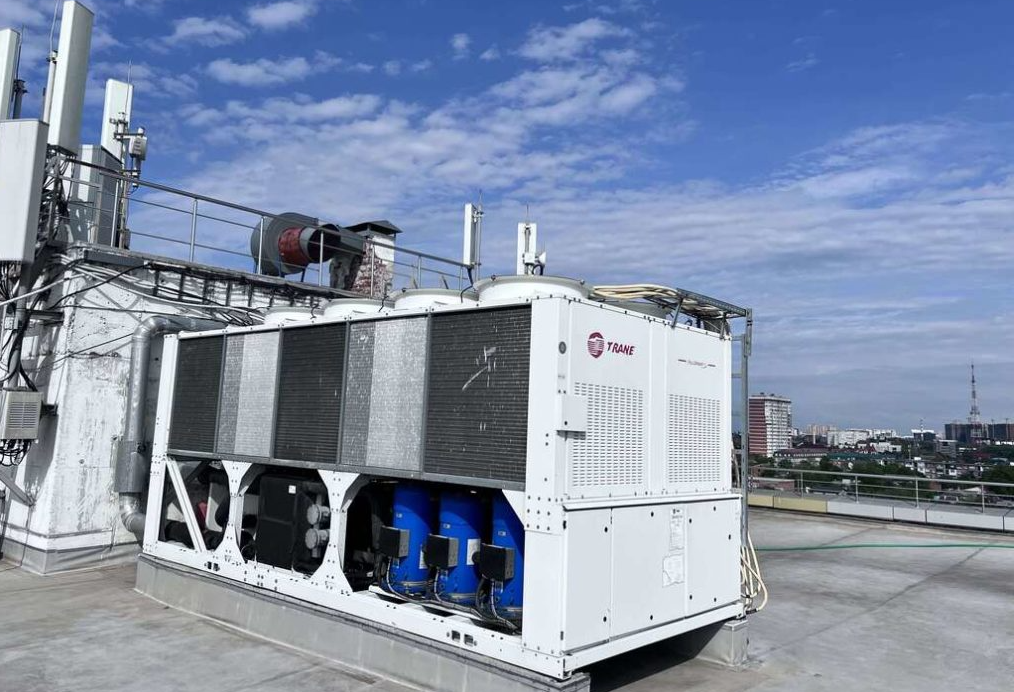

Шум — один из главных врагов установки чиллера на кровле жилого дома, бизнес-центра или гостиницы.
Проблема:
Стандартный чиллер воздушного охлаждения создаёт шум 80–85 дБ(А). По санитарным нормам уровень шума в жилых зонах не должен превышать:
- 40 дБ(А) — ночью.
- 55 дБ(А) — днём (на территории жилого комплекса).
Пример: чиллер на кровле 20-этажного дома. На 10 этаже уровень шума — 65 дБ(А) → жалобы, штрафы, демонтаж.
Решение: бесшумные системы
- Бесконденсаторные чиллеры — устанавливаются в подвале, техническом этаже.
- Выносные конденсаторы или драйкулеры — размещаются на удалённой части кровли или за шумозащитным экраном.
- Использование центробежных вентиляторов — вместо осевых (снижение шума на 5–8 дБ).
- Шумозащитные кожухи и камеры — дополнительная изоляция.
На Сhiller-bim представлены бесконденсаторные чиллеры, выносные конденсаторы и драйкулеры — всё необходимое для создания бесшумной системы охлаждения.
Случай 5: Нестандартные подключения и пространственные ограничения
Не все помещения позволяют установить стандартный чиллер.
Проблемы:
- Ограниченное пространство — нет места на кровле, в техническом дворе.
- Нестандартные габариты — чиллер должен проходить в лифт или через дверной проём.
- Особые требования к подключению — нестандартные диаметры труб, расположение патрубков, напряжение питания (60 Гц, 460 В).
- Реконструкция исторических зданий — запрет на внешние блоки, изменение фасада.
Решение: модульные и компактные решения
- Модульные чиллеры — собираются из блоков, проходящих в лифт.
- Компактные бесконденсаторные модели — малая высота, компоновка под потолок.
- Индивидуальная трассировка трубопроводов — под существующую инфраструктуру.
- Изготовление под заказ — с учётом всех габаритов и подключений.
Когда нужен индивидуальный проект: итоговая таблица
|
Условие |
Стандартный чиллер |
Индивидуальный проект |
|---|---|---|
|
Высота > 1500 м |
Падение производительности, перегрев |
Усиленный теплообменник, мощные вентиляторы |
|
Температура < –35 °C или > +40 °C |
Отказ, снижение COP |
Подогрев, усиленная изоляция, закрытые шкафы |
|
Требования к хладагенту (A1, низкий GWP) |
Не подходит |
Подбор под R448A, R449A, CO2 |
|
Шум < 55 дБ(А) в зоне пребывания людей |
Нарушение норм |
Бесконденсаторные модели, выносные конденсаторы |
|
Ограниченное пространство / реконструкция |
Не устанавливается |
Компактные, модульные, изготовленные под размер |
Дополнительные услуги для сложных проектов
1. Помощь в проектировании
Если вы сталкиваетесь с нестандартной задачей, специалисты «Нормал Вент» могут:
- Подобрать оборудование под любые условия.
- Предложить оптимальную схему подключения.
- Подготовить техническое решение с расчётами.
2. Аудит имеющихся проектов
Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:
- Проверят соответствие оборудования нагрузкам.
- Проанализируют режимы работы.
- Предложат меры по оптимизации.
Закажите аудит проекта — бесплатно
3. BIM-моделирование
Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На chiller-bim.ru доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Проверить размещение в помещении.
- Оценить зоны обслуживания.
- Избежать коллизий с другими коммуникациями.
4. Сервисное обслуживание
Для нестандартных решений требуется квалифицированное сервисное обслуживание с пониманием особенностей конструкции.
Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.
Нужно решение, которое точно подойдёт под ваш объект? Получить КП
