Проектирование систем вентиляции и охлаждения — это не просто расчёт мощности и прокладка воздуховодов. Это комплексная инженерная задача, где ошибки на стадии чертежа могут привести к многомиллионным переделкам на стройплощадке. В условиях плотной застройки, сложных архитектурных форм и высоких требований к энергоэффективности традиционные методы проектирования уходят в прошлое. Их место занимает BIM (Building Information Modeling) — технология, которая превращает проект из набора 2D-чертежей в цифровой двойник здания с интеллектуальными объектами, параметрами и поведением.
Разберём, зачем BIM критически важен для вентиляции и охлаждения, как он работает на практике и какие выгоды даёт на каждом этапе жизненного цикла объекта.
Зачем нужен BIM при проектировании вентиляции и охлаждения?
Потому что инженерные системы — это 60–70% всех коллизий на стройплощадке. Вентиляция, охлаждение, электрика, водоснабжение — все они проходят в одних и тех же пространствах: за подвесными потолками, в технических этажах, в шахтах. И если проектировщик не видит, что воздуховод диаметром 800 мм пересекается с трубопроводом хладагента, это обнаружится только на этапе монтажа. А это — остановка работ, переделки, штрафы и срыв сроков.
BIM решает эту проблему до начала строительства.
Что даёт BIM:
- Трёхмерная визуализация всех систем в едином пространстве.
- Автоматическое выявление коллизий (clash detection) между вентиляцией, трубопроводами, кабелями и строительными конструкциями.
- Точное определение объёмов — сколько воздуховодов, труб, изоляции нужно закупить.
- Интеграция с расчётными программами — тепловые, гидравлические, аэродинамические расчёты.
- Формирование спецификаций и смет автоматически.
- Поддержка на этапе эксплуатации — BIM-модель передаётся заказчику как паспорт системы.
Пример: в проекте бизнес-центра 35 000 м² BIM-анализ выявил 23 коллизии между чиллером, трубопроводами и вентиляцией. Их исправление до монтажа сэкономило 4,8 млн руб. и 18 дней.

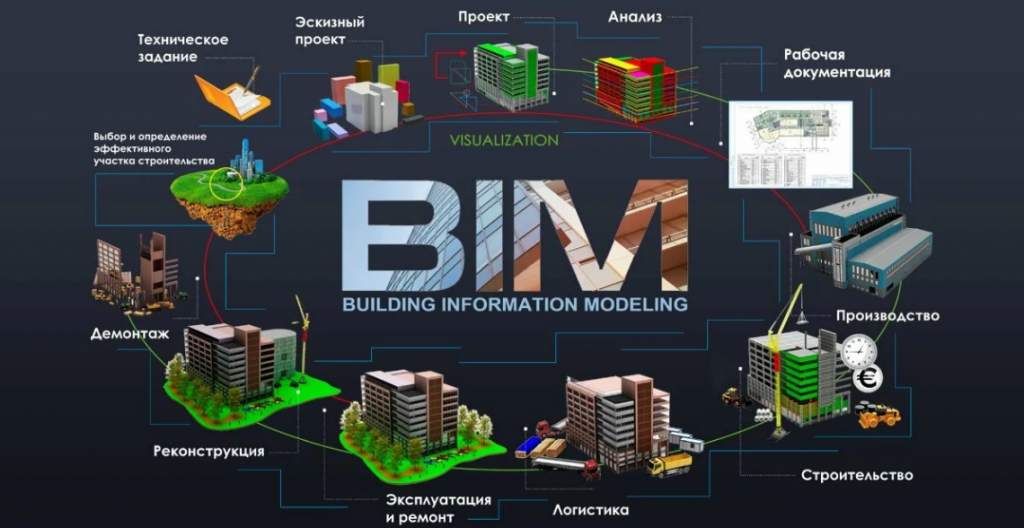

Основные этапы BIM-проектирования вентиляции и охлаждения
BIM — это не просто программа, а процесс, включающий несколько этапов.
Этап 1: Создание архитектурной модели

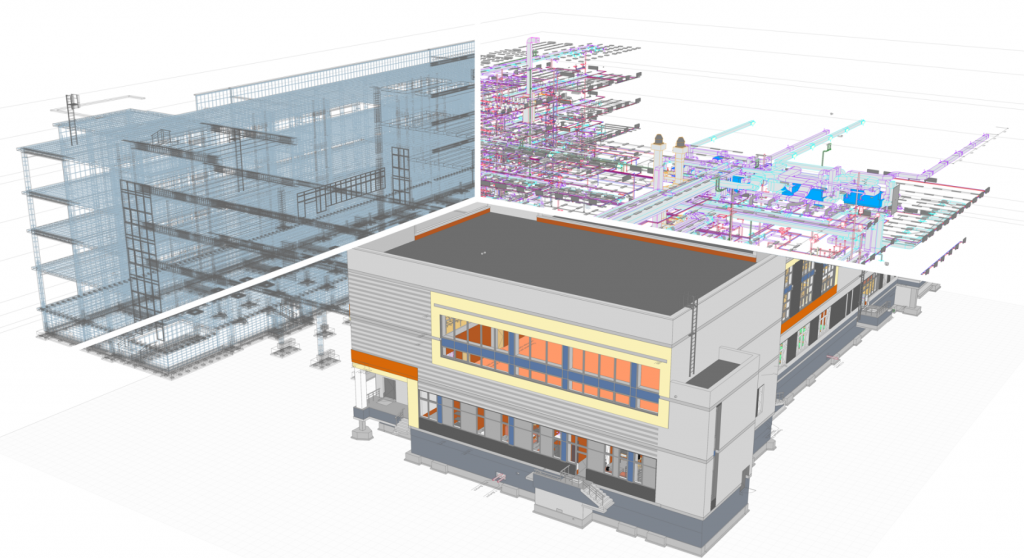

На основе чертежей архитектора создаётся 3D-модель здания с несущими стенами, перекрытиями, окнами, дверями. Это основа для всех инженерных систем.
Этап 2: Разработка структурной модели
Добавляются колонны, балки, фундаменты — всё, что может повлиять на прокладку трасс.

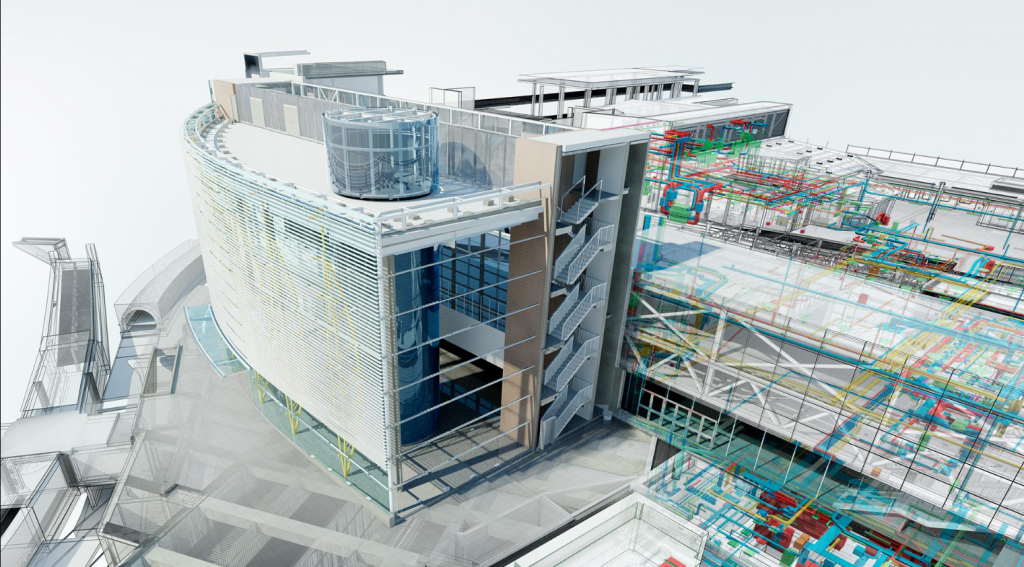

Этап 3: Проектирование инженерных систем
Сюда входит:
- Вентиляция — приточные и вытяжные установки, воздуховоды, фильтры, клапаны.
- Охлаждение — чиллеры, насосы, трубопроводы, фанкойлы, выносные конденсаторы.
- Электроснабжение — кабели, щиты, трансформаторы.
- Водоснабжение и канализация — трубопроводы, насосы, ёмкости.
Ключевое отличие от 2D-проектирования: каждый элемент — это интеллектуальный объект с параметрами.
Например, чиллер — это не просто прямоугольник, а объект с:
- Холодопроизводительностью (например, 600 кВт).
- COP (6.2 при +30 °C).
- Габаритами (3000×1500×1800 мм).
- Массой (2 800 кг).
- Присоединительными патрубками (DN125).
- Зоной обслуживания (800 мм сбоку).
На Chiller-bim доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеровв форматах Revit, IFC, STEP. Это позволяет точно вписать оборудование в проект, не рискуя столкнуться с несоответствием размеров.
Этап 4: Координация и проверка коллизий
Все модели объединяются в единую сборку. Запускается clash detection — система автоматически находит пересечения между объектами.
Типы коллизий:
- Твёрдые — воздуховод физически пересекается с трубой.
- Зазорные — между оборудованием и стеной осталось 200 мм, а нужно 800 мм для обслуживания.
Отчёт по коллизиям передаётся проектировщикам для исправления.
Этап 5: Формирование документации
После устранения конфликтов система автоматически:
- Генерирует чертежи по этажам.
- Формирует спецификации оборудования.
- Рассчитывает объёмы материалов (метры воздуховодов, квадраты изоляции).
- Создаёт смету.
Этап 6: Передача модели заказчику и эксплуатирующей организации
BIM-модель становится цифровым паспортом здания. Она используется для:
- Планирования ТО.
- Поиска неисправностей.
- Модернизации систем.
- Расчёта энергопотребления.
Преимущества BIM-проектирования для различных типов зданий
BIM особенно эффективен на сложных и крупных объектах, но его преимущества ощущаются во всех сегментах.
1. Бизнес-центры и офисные здания
Особенности:
- Высокая плотность инженерных систем.
- Много зон с разной нагрузкой.
- Требования к энергоэффективности (классы BREEAM, LEED).
Как BIM помогает:
- Точное распределение воздуха по зонам.
- Оптимизация трасс для снижения потерь.
- Интеграция с системой диспетчеризации.
Оборудование: чиллеры водяного охлаждения со спиральными или винтовыми компрессорами, фанкойлы, приточные установки с рекуперацией.
На Сhiller-bim доступны чиллеры водяного охлаждения с COP до 6.8, что критично для энергоэффективных зданий.
2. Торговые центры
Особенности:
- Большие объёмы воздуха.
- Высокая тепловая нагрузка от посетителей и освещения.
- Шум от оборудования недопустим в зонах торговли.
Как BIM помогает:
- Проверка размещения чиллеров на кровле.
- Учёт зон обслуживания для выносных конденсаторов.
- Оптимизация воздухораспределения в фудкорте.
Решение: бесконденсаторные чиллеры в техническом помещении + драйкулеры на удалённой части кровли. BIM-модель позволяет точно рассчитать длину трассы и избежать потерь COP.
3. Гостиницы и жилые комплексы
Особенности:
- Требования к тишине.
- Отсутствие внешних блоков на фасаде.
- Индивидуальное управление в номерах.
Как BIM помогает:
- Проверка размещения оборудования в подвале или техническом этаже.
- Учёт вибраций от насосов.
- Интеграция с системой управления микроклиматом.
Пример: чиллер 400 кВт установлен в подвале, выносной конденсатор — на земле. BIM-модель показала, что для доступа к компрессору нужно увеличить проход на 300 мм — это было учтено до монтажа.
4. Промышленные объекты и ЦОД
Особенности:
- Круглосуточная работа.
- Высокая надёжность (N+1).
- Точные параметры микроклимата.
Как BIM помогает:
- Планирование резервирования.
- Проверка нагрузки на перекрытия (чиллер 10 тонн — это не шутки).
- Интеграция с системой пожаротушения и дымоудаления.
Оборудование: винтовые чиллеры, прецизионные кондиционеры, системы free cooling.
Будущее BIM-проектирования вентиляции и охлаждения
BIM уже не просто инструмент, а стандарт. И его развитие идёт по нескольким направлениям.
1. Интеграция с IoT и цифровыми двойниками
BIM-модель в реальном времени получает данные с датчиков:
- Температура в воздуховодах.
- Давление в контурах.
- Потребление энергии.
Система сама диагностирует отклонения и предлагает меры по оптимизации.
Пример: рост потребления чиллера на 15% → система предупреждает о засорении испарителя.
2. Прогнозирующее обслуживание
На основе данных с оборудования и BIM-модели формируется график ТО:
- Замена фильтров.
- Диагностика компрессора.
- Контроль герметичности.
Это снижает аварийность на 30–40%.
3. Автоматизация проектирования
Системы на основе ИИ предлагают оптимальные схемы:
- Выбор типа чиллера.
- Прокладка трасс с минимальными потерями.
- Подбор сечения воздуховодов.
4. BIM как сервис (BIM as a Service)
Заказчик получает не просто модель, а платформу для управления системами на весь жизненный цикл здания.
Как начать использовать BIM: практические шаги
- Выберите ПО: Revit, ArchiCAD, Tekla, Navisworks.
- Найдите BIM-модели оборудования. На chiller-bim.ru доступны чиллеры воздушного и водяного охлаждения, бесконденсаторные чиллеры, выносные конденсаторы и драйкулеры — всё с полными параметрами.
- Импортируйте в проект.
- Проверьте коллизии.
- Сформируйте документацию.
Если проект уже начат, но есть сомнения в корректности — поможет аудит имеющихся проектов. Специалисты проверят модель, выявят риски и предложат корректировки.
Для сложных объектов — помощь в проектировании от инженеров с опытом. Это особенно важно при выборе схемы охлаждения, подборе оборудования и расчёте нагрузок.
После ввода в эксплуатацию — сервисное обслуживание на основе BIM-модели. Это позволяет планировать ТО, контролировать состояние оборудования и продлевать срок службы.
Для временных задач — например, пиковые нагрузки или ремонт основного оборудования — подойдёт аренда чиллера. BIM-модели арендного оборудования также доступны, что упрощает интеграцию.
