Чиллеры с инверторным управлением: когда они окупаются, а когда — переплата

Инверторное управление в чиллерах — одно из самых громких технологических обещаний последних лет. Производители заявляют о снижении энергопотребления на 30–50%, плавном регулировании и увеличении срока службы компрессора. Но для инженеров, проектировщиков и технических специалистов, принимающих решения за бюджет компании, главный вопрос не «как это работает», а «окупится ли это?».

Разберём, в каких случаях инвертор — рациональное вложение, а когда — просто переплата за маркетинг. Сравним on/off и инверторные модели по реальным показателям COP и EER, рассчитаем срок окупаемости для ЦОД, больницы и производства, и покажем, где экономия реальна, а где — миф.

On/Off vs Инвертор: физика работы и эффективность при частичной нагрузке

Основное отличие — в способе регулирования производительности.

Чиллер с on/off управлением (ступенчатый)

• Компрессор работает только на двух режимах: включён (100%) или выключен (0%).
• При снижении нагрузки происходит циклическое включение/выключение.
• Пусковой ток — 6–7× от номинала.
• При нагрузке 50% фактически работает на 100% короткими циклами.

Проблемы:

• Высокий износ компрессора.
• Перерасход энергии на пусках.
• Нестабильная температура воды.
• Низкий COP при частичных нагрузках.

Чиллер с инверторным управлением

• Частота вращения компрессора изменяется плавно от 20% до 100%.
• Поддержание постоянного давления и температуры.
• Плавный пуск — пусковой ток не более 2×.
• Возможность точного поддержания параметров.

Преимущества:

• Высокий COP даже при 40% нагрузке.
• Снижение механического износа.
• Стабильная работа системы.

Сравнение энергопотребления: цифры вместо маркетинга

Сравним два чиллера мощностью 600 кВт:

Разница при 50% нагрузке: 22.4 кВт.

Годовая экономия при 50% средней нагрузке

• Время работы: 3000 часов/год
• Экономия: 22.4 кВт × 3000 ч = 67 200 кВт·ч/год
• Стоимость при тарифе 5 руб/кВт·ч: 336 000 руб/год

Вывод: инвертор действительно экономит, но только при переменной нагрузке. Если чиллер работает 24/7 на 100%, разница минимальна.

Когда инвертор окупается: расчёт для трёх типов объектов

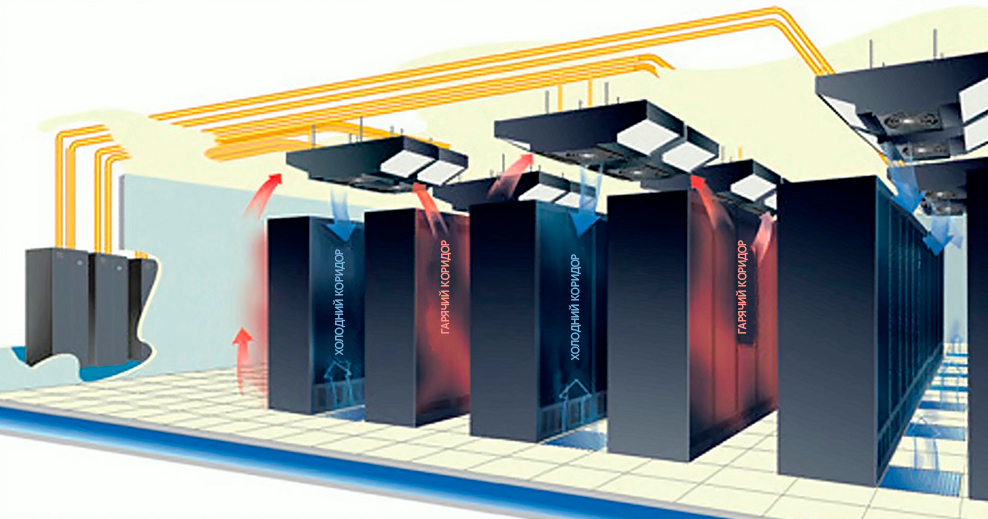

1. Центр обработки данных (ЦОД)

Условия:

• Холодопроизводительность: 1000 кВт
• Режим работы: 24/7
• Средняя нагрузка: 60% (с учётом N+1 резерва и дневных колебаний)
• Дополнительно: free cooling 2000 часов/год (экономия не учитываем, так как он одинаков для обоих типов)

Экономия:

• Разница в потреблении при 60% нагрузке: ~20 кВт
• Годовая экономия: 20 × 3000 = 60 000 кВт·ч
• Экономия в рублях: 300 000 руб/год

Стоимость доплаты за инвертор: +600 000 руб
Срок окупаемости: 2 года

Вывод: инвертор — рациональное решение. Окупается быстро, снижает износ оборудования, повышает стабильность микроклимата.

На Сhiller-bim представлены чиллеры водяного охлаждения с винтовыми компрессорами и инверторным управлением — идеальное решение для ЦОД.

2. Больница

Условия:

• Холодопроизводительность: 800 кВт
• Режим работы: круглосуточно, но с явными суточными колебаниями
• Нагрузка:
  • День (8:00–20:00): 70%
  • Ночь (20:00–8:00): 30%
  • Средняя: 50%

Экономия:

• Разница в потреблении при 50% нагрузке: 22.4 кВт (на 600 кВт), пропорционально — ~30 кВт на 800 кВт
• Годовая экономия: 30 × 3000 = 90 000 кВт·ч
• Экономия в рублях: 450 000 руб/год

Стоимость доплаты за инвертор: +700 000 руб
Срок окупаемости: 1.5–2 года

Плюсы:

• Точное поддержание температуры в операционных, лабораториях.
• Минимальные колебания давления в системе.
• Снижение шума при ночном режиме.

Вывод: инвертор — необходимость, особенно для критически важных зон.

3. Производство (металлообработка)

Условия:

• Холодопроизводительность: 500 кВт
• Режим работы: 2 смены, 5 дней в неделю
• Нагрузка: стабильная, близка к 100% во время работы
• Время работы: 2500 часов/год

Экономия:

• При 90–100% нагрузке разница в COP минимальна — 0.1–0.2
• Разница в потреблении: ~5 кВт
• Годовая экономия: 5 × 2500 = 12 500 кВт·ч
• Экономия в рублях: 62 500 руб/год

Стоимость доплаты за инвертор: +450 000 руб
Срок окупаемости: 7.2 года

Вывод: инвертор — нецелесообразно. Окупаемость превышает разумные сроки. Лучше выбрать on/off модель и сэкономленные деньги направить на модернизацию других участков.

Когда инвертор — переплата?

Не все объекты выигрывают от инверторного управления. Вот случаи, когда лучше отказаться:

1. Стабильная нагрузка > 80%

Если чиллер работает на 90–100% большую часть времени, разница в COP минимальна. Экономия не окупает доплату.

2. Краткосрочные или временные задачи

Для аренды, ремонта основного оборудования или сезонного использования аренда чиллера с on/off управлением — более выгодное решение.

3. Ограниченный бюджет

Если доплата за инвертор превышает 20–25% стоимости, а срок окупаемости — более 5 лет, это неэффективное вложение.

4. Простые объекты без требований к точности

Небольшие офисы, склады, административные здания с равномерной нагрузкой — не нуждаются в сложной автоматике.

Когда инвертор — обязательное решение?

1. Переменная нагрузка

• ЦОД, серверные, бизнес-центры.
• Объекты с явными суточными или сезонными колебаниями.

2. Требования к стабильности

• Больницы, лаборатории, чистые помещения.
• Производства с прецизионными процессами (электроника, оптика).

3. Необходимость снижения пусковых токов

• Слабая электросеть, ограничение по мощности.
• Многоблочные системы — инвертор позволяет плавно запускать модули.

4. Интеграция в BMS

Инверторные чиллеры легко управляются через Modbus, BACnet, что критично для умных зданий.

На Chiller-bim доступны чиллеры воздушного и водяного охлаждения с инверторным управлением, как со спиральными, так и с винтовыми компрессорами — всё для точного подбора под ваш режим работы.

Дополнительные услуги для принятия решения

1. Аудит имеющихся проектов

Если система уже работает, но энергопотребление слишком высокое, поможет аудит имеющихся проектов. Специалисты:

• Проанализируют режимы работы.
• Выявят потенциал для внедрения инверторных решений.
• Предложат меры по оптимизации.

2. Помощь в проектировании

Если вы не уверены, нужен ли инвертор, специалисты «Нормал Вент» могут:

• Подобрать оборудование по графику нагрузки.
• Предложить оптимальную схему подключения.
• Подготовить техническое решение с расчётами.

3. BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На chiller-bim.ru доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

4. Сервисное обслуживание

Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Плановые выезды.
• Диагностику.
• Устранение неисправностей.
• Отчётность.
