Современный чиллер — это не просто холодильная машина, а интеллектуальный узел в цифровой инфраструктуре здания. Его работа напрямую влияет на энергопотребление, комфорт пользователей и эксплуатационные расходы. В условиях роста тарифов на электроэнергию и требований к энергоэффективности (класс «А», BREEAM, LEED) ручное управление или автономная автоматика уже недостаточны. Решение — интеграция чиллера в систему автоматизации здания (BMS — Building Management System).
Для инженеров, проектировщиков и технических специалистов это не просто подключение по Modbus. Это системное решение, позволяющее оптимизировать работу оборудования, предотвращать аварии и снижать OPEX на 15–30%. Разберём, как устроена автоматизированная система, какие функции она выполняет и как её правильно реализовать.
Введение в автоматизацию чиллеров
Автоматизация чиллера — это переход от реактивного управления (человек реагирует на аварию) к проактивному (система предсказывает и предотвращает).
Что даёт интеграция с BMS?
- Централизованный мониторинг — все параметры в одном интерфейсе.
- Автоматическое регулирование — подстройка под нагрузку, погоду, график работы.
- Прогнозирующая диагностика — выявление неисправностей до их проявления.
- Оптимизация энергопотребления — снижение COP на 10–20%.
- Документирование и отчётность — журналы событий, графики потребления.
Пример: чиллер 800 кВт, интегрированный в BMS, снижает энергопотребление на 18% по сравнению с автономной работой. Это +1.3 млн руб/год экономии при тарифе 5 руб/кВт·ч.
Основные компоненты автоматизированной системы чиллеров
Автоматизированная система — это не один контроллер, а комплекс взаимосвязанных элементов.
1. Контроллер чиллера
Современные чиллеры Normal Vent 2024–2025 годов оснащаются встроенными контроллерами с:
- Цветным сенсорным экраном.

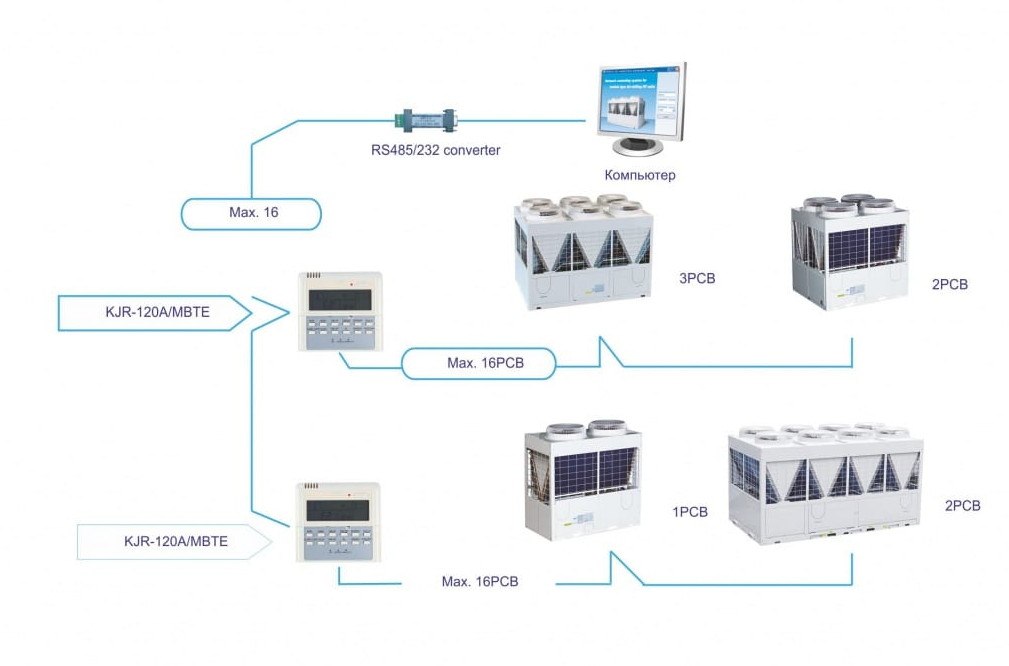

- Поддержкой протоколов: Modbus RTU/TCP, BACnet MS/TP, CAN.
- Встроенным архивом аварий (до 1000 событий).
- Функцией удалённого доступа (опция).
2. Датчики и измерительные приборы
- Температура — вход/выход воды, наружного воздуха, нагнетания.
- Давление — всасывание, нагнетание.
- Расход воды — на испарителе.
- Ток компрессора — для контроля нагрузки.
- Уровень вибрации — для винтовых компрессоров.
3. BMS-платформа

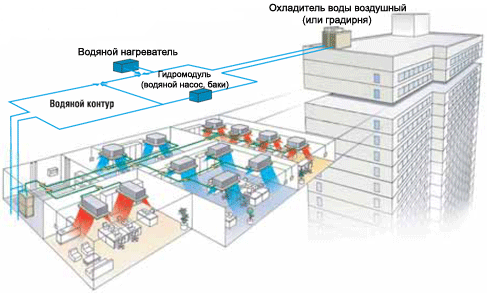

Центральный сервер, объединяющий все инженерные системы:
- Вентиляция.
- Освещение.
- Электроснабжение.
- Пожарная сигнализация.
- Система охлаждения.
Популярные платформы: Siemens Desigo, Honeywell Experion, Johnson Controls Metasys.

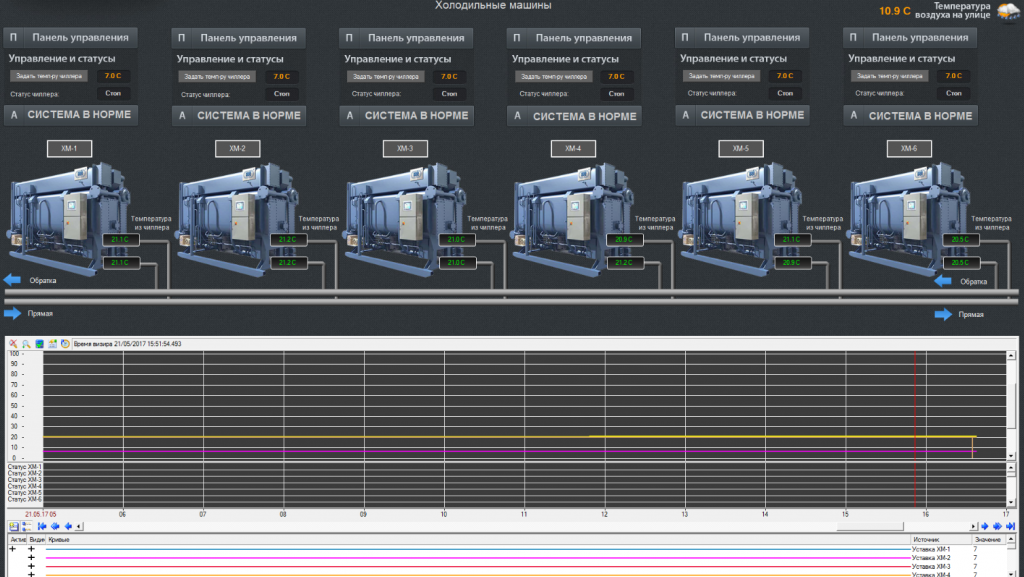

4. Интерфейс оператора
- Веб-интерфейс.
- Мобильное приложение.
- Панель на рабочем месте диспетчера.
5. Дополнительные устройства
- Гидравлический разделитель — для балансировки контуров.
- Бак-аккумулятор холода — для сдвига пиковых нагрузок.
- Система free cooling — использование наружного воздуха для охлаждения воды.

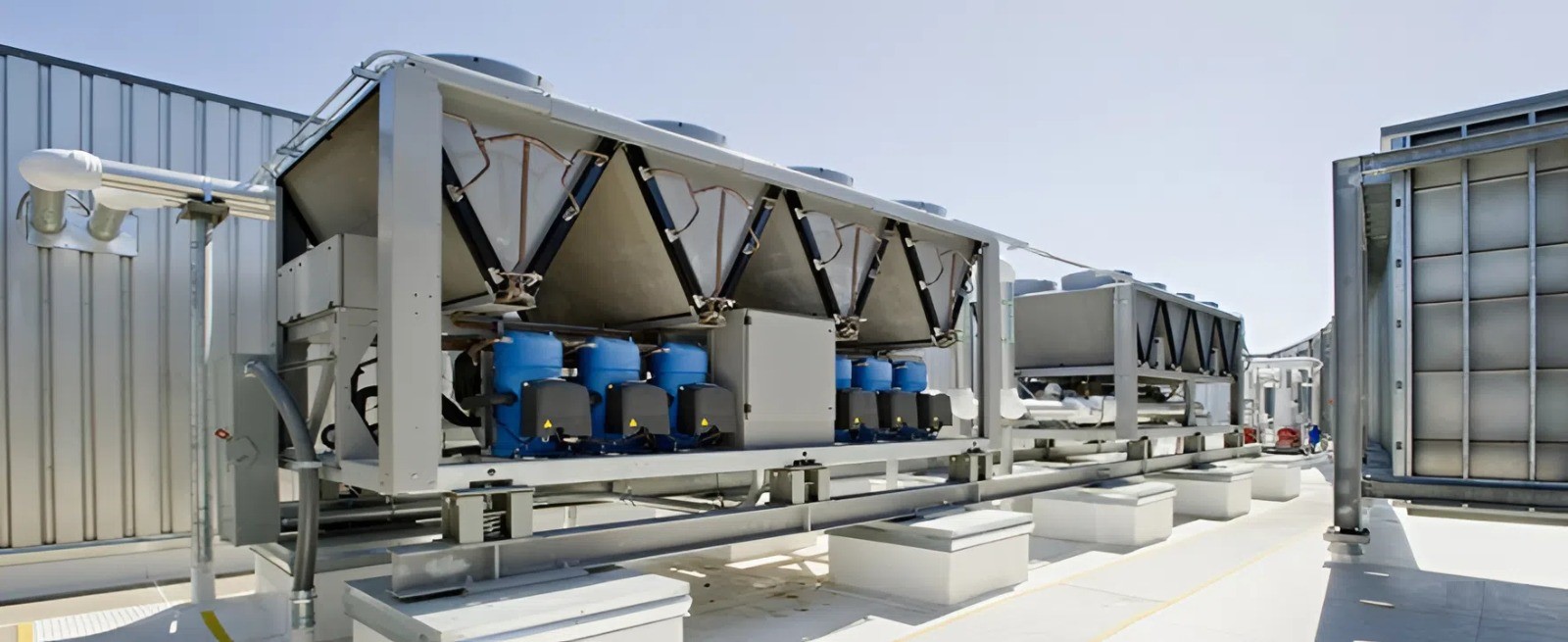

На Chiller-bim представлены чиллеры воздушного и водяного охлаждения, как со спиральными, так и с винтовыми компрессорами, а также бесконденсаторные модели, выносные конденсаторы и драйкулеры— всё с поддержкой стандартных протоколов.
Преимущества автоматизации чиллеров: как это улучшает управление энергопотреблением
Интеграция с BMS — это не просто удобство, а прямая экономия.
1. Оптимизация по графику работы
BMS знает, когда объект загружен, а когда — нет.
- Рабочие дни: полная нагрузка.
- Выходные: снижение производительности на 50–70%.
- Ночь: переход в режим ожидания.
Экономия: до 25% в год.
2. Регулирование по наружной температуре
Система корректирует производительность в зависимости от температуры на улице.
- При +20 °C — снижение нагрузки на 30%.
- При +38 °C — включение резервного агрегата.
3. Каскадное управление
При наличии нескольких чиллеров:
- Включается сначала тот, у которого выше COP.
- Чередование агрегатов для равномерного износа.
- Отключение резервных при нагрузке ниже 60%.
4. Free cooling
В межсезонье (весна, осень) система использует холодный наружный воздух для охлаждения воды, не запуская компрессоры.
Экономия: до 40% в переходный период.
5. Прогнозирующая диагностика
Система анализирует:
- Рост температуры нагнетания.
- Изменение давления.
- Вибрацию роторов.
И предупреждает: «Через 200 часов — замена масла» или «Риск утечки хладагента в контуре A».
Основные функции автоматизированной системы чиллеров
Автоматизированная система выполняет не только базовые, но и сложные алгоритмы управления.
1. Автоматический запуск/остановка
- По расписанию.
- По команде от датчика присутствия.
- По уровню CO₂ в помещениях.
2. Поддержание заданной температуры
- Плавное регулирование производительности (инвертор).
- Подстройка под изменение нагрузки.
3. Управление резервированием (N+1)
- Автоматический запуск резервного агрегата при отказе основного.
- Чередование основного и резервного для равномерного износа.
4. Диагностика и аварийные режимы
- Срабатывание по:
- Высокому/низкому давлению.
- Перегреву компрессора.
- Потере фазы.
- Утечке хладагента.
- Автоматическая блокировка с уведомлением диспетчера.
5. Формирование отчётности
- Графики потребления электроэнергии.
- Журналы аварий.
- Отчёты по энергоэффективности (COP, EER, SEER).
- Планы ТО.
Методы оптимизации работы автоматизированных систем чиллеров
Автоматизация — это не «поставил и забыл». Систему нужно настраивать и оптимизировать.
1. Настройка уставок
- Температура охлаждённой воды: 7/12 °C (лето), 9/14 °C (межсезонье).
- Дифференциал включения: 1.5–2 °C.
- Порог free cooling: при +10 °C наружного воздуха.
2. Калибровка датчиков
- Раз в 6 месяцев — проверка температурных и давленийных датчиков.
- Использование эталонных приборов.
3. Обновление ПО
- Регулярные обновления прошивки контроллера.
- Установка новых алгоритмов управления.
4. Интеграция с BIM-моделями
Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM моделирование становится критичным. На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Встроить паспортные данные в цифровой двойник здания.
- Обеспечить прозрачность для эксплуатационной службы.
- Избежать коллизий при модернизации.
5. Аудит имеющихся проектов
Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:
- Проверят соответствие оборудования нагрузкам.
- Проанализируют режимы работы.
- Выявят скрытые дефекты монтажа.
- Предложат меры по оптимизации.
