ТО чиллера: что входит в плановое обслуживание и как часто его проводить?

Для инженеров и технических специалистов, отвечающих за эксплуатацию систем кондиционирования и охлаждения, чиллер — не просто оборудование, а критически важный узел, от которого зависит работа всего объекта. Его отказ может остановить производство, испортить продукцию, нарушить микроклимат в серверной или вызвать дискомфорт в торговой зоне. Поэтому техническое обслуживание (ТО) — это не формальность, а обязательная процедура, направленная на предотвращение аварий, поддержание энергоэффективности и продление срока службы.

Разберём, какие работы входят в ТО, как часто их проводить, что включает плановое и сервисное обслуживание, и какие последствия ждут, если пренебречь регламентом.

Какие работы включает ТО чиллера?

ТО чиллера — это не просто «поменять фильтр». Это комплексная процедура, охватывающая все ключевые узлы: от компрессора до автоматики.

Основные виды работ:

1. Визуальный осмотр

   • Проверка корпуса на коррозию, повреждения.
   • Оценка состояния теплообменников (загрязнение, лёд, наледь).
   • Контроль за наличием масляных пятен (признак утечки).

2. Диагностика компрессора

   • Измерение давления на всасывании и нагнетании.
   • Контроль температуры нагнетания.
   • Проверка тока электродвигателя.
   • Диагностика вибрации (для винтовых компрессоров).

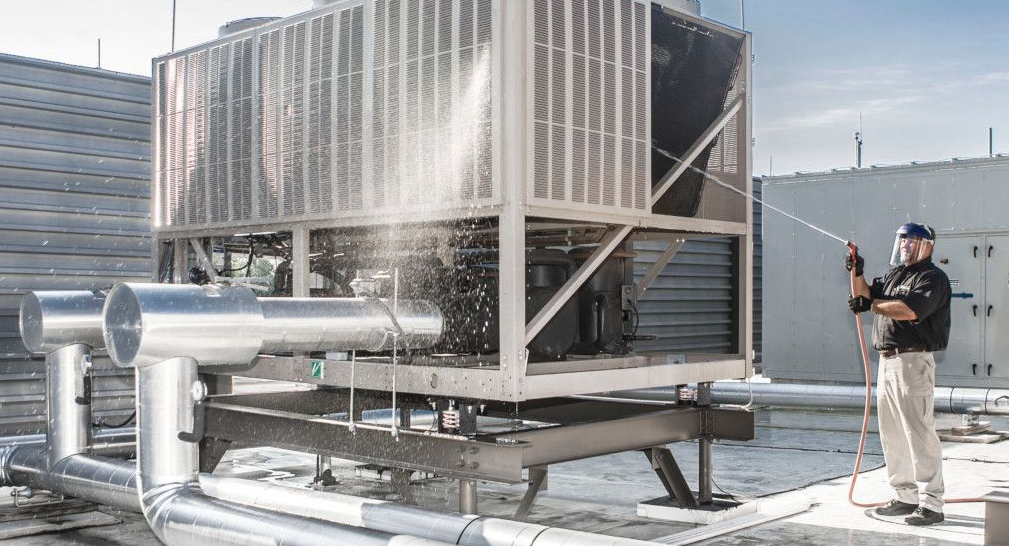

3. Очистка теплообменников

   • Промывка испарителя (водяной контур).
   • Очистка конденсатора (воздушный или водяной).
   • Удаление пыли, пуха, насекомых с ребристой поверхности.

4. Контроль хладагента и масла

   • Проверка уровня хладагента.
   • Анализ масла (вязкость, влага, кислотность — для винтовых компрессоров).
   • Замена масла и масляных фильтров (если требуется).

5. Проверка автоматики и датчиков

   • Калибровка датчиков давления и температуры.
   • Проверка работы реле защиты.
   • Тестирование системы управления (Modbus, BACnet).

6. Гидравлическая система

   • Проверка насосов (если встроены).
   • Контроль за уровнем воды и гликоля.
   • Проверка расширительного бака.

7. Электрическая часть

   • Подтяжка контактных групп.
   • Проверка изоляции кабелей.
   • Контроль за состоянием пускателей и контакторов.

Каждый из этих пунктов — не просто формальность, а способ выявить проблему на ранней стадии, до того как она превратится в аварию.

Рекомендации по периодичности технического обслуживания

Частота ТО зависит от типа компрессора, условий эксплуатации и нагрузки.

Базовый регламент

Важно: при работе в агрессивной среде (промышленные зоны, высокая влажность) интервалы сокращаются в 1.5–2 раза.

Что включает плановое техническое обслуживание

Плановое ТО — это регулярная, заранее запланированная процедура, проводимая по графику. Она включает все работы из базового регламента, но с более глубокой диагностикой.

Типовой перечень работ при плановом ТО:

• Замер тока и напряжения.
• Анализ вибрации (для винтовых).
• Проверка герметичности системы.

• Промывка испарителя под давлением.
• Чистка конденсатора с помощью щёток или сжатого воздуха.

• Проверка на утечки (электронный детектор, мыльный раствор).
• Дозаправка при потере более 10%.

• Фильтр-осушитель.
• Воздушные фильтры (если есть).
• Масляные фильтры (для винтовых).

• Тестирование аварийных режимов.
• Обновление ПО (если требуется).
• Проверка связи с BMS.

Плановое ТО проводится 1–2 раза в год, в зависимости от нагрузки. Для объектов с круглосуточной эксплуатацией — каждые 6 месяцев.

Что входит в сервисное обслуживание?

Сервисное обслуживание — это более широкое понятие. Оно включает не только плановое ТО, но и:

• Реагирование на аварийные вызовы.
• Устранение неисправностей.
• Плановую замену изношенных узлов.
• Консультационную поддержку.

Услуги, входящие в договор на сервисное обслуживание:

• Выезд инженера — в течение 24 часов (или быстрее, по договору).
• Диагностика неисправности.
• Устранение неполадок — без дополнительной оплаты (в рамках договора).
• Отчётность — акты выполненных работ, рекомендации.
• Консультации — по настройке, оптимизации, модернизации.

Для владельцев парка чиллеров (ТЦ, бизнес-центры, промышленные объекты) заключение договора на сервисное обслуживание — это гарантия бесперебойной работы и контроль эксплуатационных расходов.

Что влияет на стоимость работ по диагностике чиллеров?

Стоимость диагностики и ТО зависит от нескольких факторов.

1. Тип чиллера

• Спиральные чиллеры — проще в обслуживании, стоимость ТО ниже на 20–30%.
• Винтовые чиллеры — требуют замены масла, анализа вибрации, более сложной диагностики.

Пример: ТО чиллера 500 кВт:

• Спиральный: 45–55 тыс. руб/год.
• Винтовой: 70–90 тыс. руб/год.

2. Мощность и доступность

• Чем выше мощность — тем больше объём работ.
• Установка на кровле, в подвале, в труднодоступном месте — увеличивает стоимость.

3. Состояние оборудования

• Загрязнённый испаритель — требует химической промывки (+30–50 тыс. руб).
• Утечка хладагента — поиск, пайка, вакуумирование, заправка.

4. Срочность

• Аварийный выезд — дороже планового в 1.5–2 раза.

На Сhiller-bim представлены чиллеры воздушного и водяного охлаждения, как со спиральными, так и с винтовыми компрессорами, а также бесконденсаторные модели, выносные конденсаторы и драйкулеры. Для каждого типа — свой регламент ТО.

Последствия отсутствия своевременной диагностики

Пренебрежение ТО — это прямой путь к авариям и росту эксплуатационных расходов.

1. Рост энергопотребления

Загрязнённый испаритель или конденсатор снижает COP на 15–25%.

Пример: чиллер 800 кВт, COP падает с 6.2 до 5.0 → потребление растёт с 129 кВт до 160 кВт. Перерасход — 271 000 кВт·ч/год, или 1.35 млн руб при тарифе 5 руб/кВт·ч.

2. Перегрев компрессора

При высокой температуре нагнетания:

• Разрушается масло.
• Образуется кокс в клапанах.
• Возможен заклинивание роторов (винтовые) или спирали (спиральные).

3. Утечка хладагента

Даже 10% потери хладагента снижает производительность на 15–20%. А заправка R134a или R513A стоит 3–5 тыс. руб/кг.

4. Полный выход из строя компрессора

Ремонт винтового блока — 400–800 тыс. руб. Замена спирального компрессора — 30–50% от стоимости чиллера.

Ключевые контрольные точки при ТО

Чтобы ТО было эффективным, нужно контролировать не только оборудование, но и процесс.

1. Давление и температура

2. Электрические параметры

• Ток компрессора — не выше паспортного.
• Напряжение — в пределах ±10% от номинала.
• cos φ — > 0.9.

3. Уровень масла (винтовые)

• В маслосборнике — на уровне контрольного окна.
• Цвет масла — прозрачный, без следов влаги.

4. Состояние теплообменников

• На ощупь — равномерное охлаждение.
• Визуально — нет засоров, льда, коррозии.

Руководство по эксплуатации чиллера

Каждый чиллер должен сопровождаться руководством по эксплуатации — документом, в котором указаны:

• Паспортные данные.
• Регламент ТО.
• Схемы подключения.
• Алгоритмы запуска и остановки.
• Перечень аварийных ситуаций и действий.

Что должно быть в руководстве:

1. Технические характеристики:

   • Холодопроизводительность.
   • Потребляемая мощность.
   • Габариты, масса.
   • Тип хладагента, объём заправки.

2. Инструкция по запуску:

   • Проверка перед включением.
   • Порядок пуска.
   • Первичная диагностика.

3. Регламент ТО:

   • Перечень работ.
   • Интервалы.
   • Список расходников.

4. Аварийные ситуации:

   • Перегрев компрессора.
   • Утечка хладагента.
   • Падение давления масла.

5. Контакты сервисной службы.

Для сложных объектов, особенно с плотной застройкой инженерных систем, использование BIM-моделей при проектировании позволяет заранее прописать логику работы оборудования и встроить руководство в цифровой паспорт здания. Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров — всё для точного проектирования и эксплуатации.

Если проект уже реализован, но нет чёткого понимания, как обслуживать систему, поможет аудит имеющихся проектов. Специалисты проанализируют оборудование, состояние систем и предложат оптимальный регламент.

Для временных задач — например, пиковые нагрузки летом или ремонт основного оборудования — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.
