Типы компрессоров в чиллерах: винтовые, спиральные, поршневые — что выбрать?

Для инженеров, проектировщиков и технических специалистов выбор компрессора — это не просто подбор детали, а определение стратегии работы всей системы охлаждения. От типа компрессора зависят энергоэффективность, надёжность, уровень шума, стоимость владения и срок службы чиллера. Поршневые, спиральные и винтовые компрессоры — это не взаимозаменяемые узлы, а решения, оптимизированные под разные режимы эксплуатации.

Разберём, как устроены эти компрессоры, в чём их сильные и слабые стороны, и как выбрать оптимальный вариант для конкретного объекта.

Компрессоры: устройство, принцип работы, назначение

Компрессор — это «сердце» чиллера. Его задача — сжать пар хладагента, повысить его температуру и давление, чтобы он мог отдать тепло в конденсаторе. От эффективности этого процесса напрямую зависит COP (коэффициент энергоэффективности) и общее энергопотребление системы.

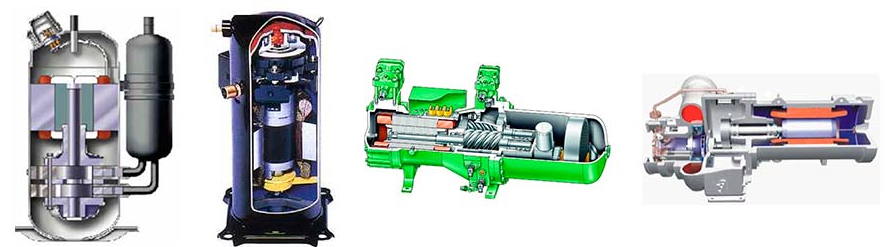

Основные типы компрессоров в промышленных чиллерах:

1. Спиральные (scroll)
2. Винтовые (screw)
3. Поршневые (reciprocating)

Каждый тип имеет свою физику сжатия, конструктивные особенности и сферу применения. Современные чиллеры редко используют поршневые компрессоры — они уступили место более эффективным решениям. Однако понимание их устройства важно для сравнения.

Винтовой компрессор

Винтовой компрессор — выбор для мощных, круглосуточных систем, где важны стабильность, надёжность и плавное регулирование производительности.

Устройство и принцип работы

Состоит из двух роторов — ведущего и ведомого — с червячными профилями. Роторы вращаются в противоположных направлениях, сжимая хладагент в камерах между витками.

Принцип:

1. Хладагент поступает в камеру между роторами.
2. По мере вращения объём камеры уменьшается, давление растёт.
3. Сжатый пар выталкивается в нагнетательный патрубок.

Особенности:

• Непрерывный процесс сжатия — минимальные пульсации.
• Возможность плавного регулирования производительности (от 10% до 100%) за счёт заслонки или инвертора.
• Высокая масса и сложность конструкции.

Преимущества

• Высокая производительность — от 150–200 кВт и выше.
• Стабильная работа на полной нагрузке — идеален для ЦОД, промышленных цехов, бизнес-центров.
• Долгий срок службы — 100 000–150 000 часов при правильном обслуживании.
• Высокий COP — до 6.5 при +30 °C.
• Низкий износ — при работе в номинальном режиме.

Недостатки

• Высокая стоимость — дороже спиральных и поршневых.
• Сложность обслуживания — требуется замена масла, анализ вибрации, контроль за состоянием роторов.
• Шум и вибрация — выше, чем у спиральных (80–85 дБ(А)).
• Требует масляной системы — риск загрязнения системы при неправильной эксплуатации.

Применение: чиллеры водяного и воздушного охлаждения мощностью от 200 кВт. На Chiller-bim представлены чиллеры с винтовыми компрессорами, как воздушного, так и водяного охлаждения.

Спиральный компрессор

Спиральный (scroll) компрессор — это современное решение для систем средней мощности, где важны энергоэффективность, тишина и работа на частичных нагрузках.

Устройство и принцип работы

Состоит из двух спиралей — неподвижной и вращающейся (орбитальной). Вращающаяся спираль совершает орбитальное движение, захватывая хладагент с периферии и постепенно сжимая его по мере движения к центру.

Принцип:

1. Хладагент поступает в зазор между спиралями.
2. По мере движения к центру объём камеры уменьшается, давление растёт.
3. Сжатый пар выталкивается в нагнетательный патрубок.

Особенности:

• Непрерывное сжатие — минимальные пульсации.
• Малое количество движущихся частей — высокая надёжность.
• Компактность и лёгкость.

Преимущества

• Высокая энергоэффективность на частичных нагрузках — COP до 6.8 при 40–70% загрузки.
• Низкий уровень шума — 70–78 дБ(А).
• Простота обслуживания — герметичный, без замены масла.
• Высокий EER и SEER — до 6.5 и 6.8 соответственно.
• Плавный пуск — при инверторном управлении пусковой ток в 2–3 раза ниже.

Недостатки

• Ограниченная мощность — до 200 кВт (редко до 250 кВт).
• Невозможность ремонта — при повреждении спирали — замена всего блока.
• Чувствительность к гидроудару — требует качественной сепарации масла и правильного монтажа.

Применение: чиллеры воздушного и водяного охлаждения до 200 кВт. На Chiller-bim доступны чиллеры со спиральными компрессорами — от 50 до 2500 кВт (в каскаде).

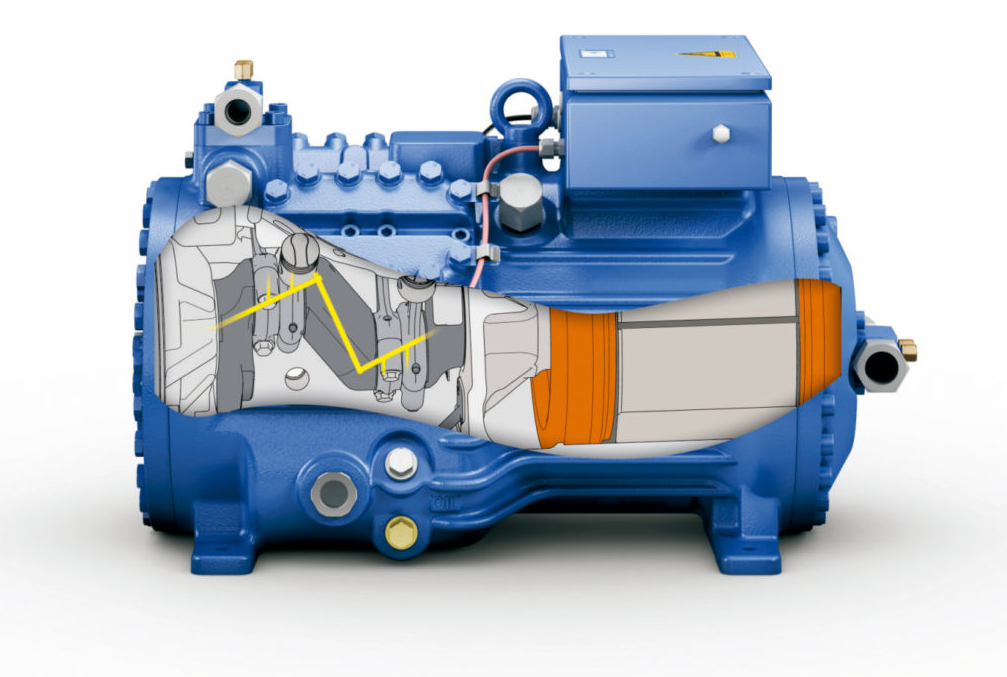

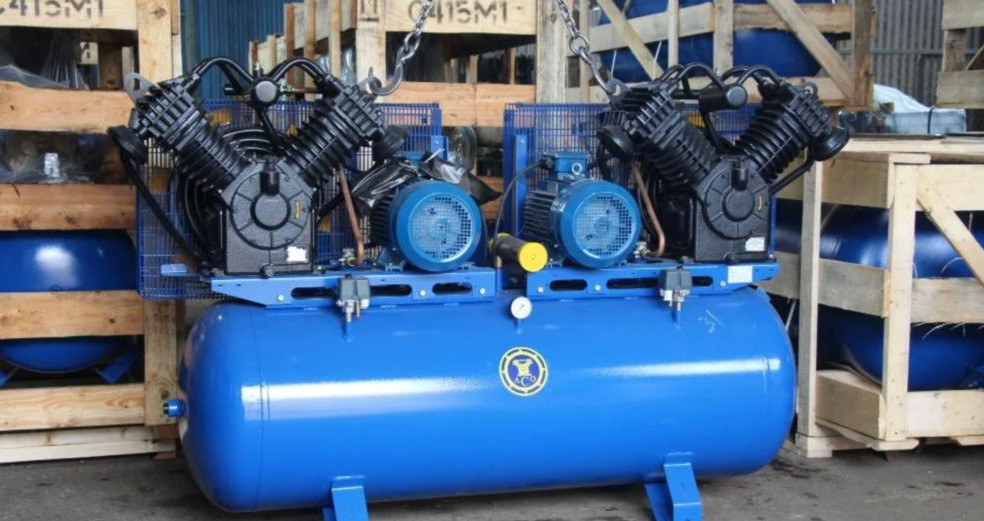

Поршневой компрессор

Поршневой компрессор — один из старейших типов, сегодня практически вытесненный с рынка чиллеров из-за низкой эффективности и надёжности.

Устройство и принцип работы

Состоит из цилиндра, поршня, клапанов и кривошипно-шатунного механизма. Поршень совершает возвратно-поступательное движение, всасывая и сжимая хладагент.

Принцип:

1. Поршень движется вниз — открывается впускной клапан, хладагент поступает в цилиндр.
2. Поршень движется вверх — клапаны закрываются, хладагент сжимается.
3. При достижении давления открывается выпускной клапан — пар выталкивается в нагнетательный патрубок.

Преимущества

• Низкая стоимость — самый дешёвый тип компрессора.
• Простота конструкции — легко ремонтируется.
• Широкий диапазон мощностей — от 5 до 100 кВт.

Недостатки

• Низкая энергоэффективность — COP редко превышает 5.0.
• Высокий уровень шума и вибрации — 85–90 дБ(А), пульсации в системе.
• Быстрый износ — подшипники, кольца, клапаны требуют частой замены.
• Ступенчатое регулирование — 50%, 75%, 100% — неэффективно на частичных нагрузках.
• Частые пуски/остановки — снижают срок службы.

Применение: устаревшее оборудование, мелкие сплит-системы, редко — в чиллерах малой мощности. В современных промышленных и коммерческих чиллерах не используется.

Какой выбрать?

Выбор компрессора — это не вопрос цены, а соответствие задаче.

1. По мощности

Пример: для серверной 300 кВт — однозначно винтовой компрессор. Для офиса 80 кВт — спиральный с инвертором.

2. По режиму работы

3. По уровню шума

4. По энергоэффективности

Дополнительные услуги для точного подбора

1. Помощь в проектировании

Если вы не уверены в выборе оборудования или схемы, специалисты «Нормал Вент» могут:

• Подобрать чиллер по нагрузке.
• Предложить оптимальную схему подключения.
• Подготовить техническое решение с расчётами.

2. Аудит имеющихся проектов

Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:

• Проверят соответствие оборудования нагрузкам.
• Проанализируют режимы работы.
• Выявят скрытые дефекты монтажа.
• Предложат меры по оптимизации.

3. BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На chiller-bim.ru доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

4.Сервисное обслуживание

Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Плановые выезды.
• Диагностику.
• Устранение неисправностей.
• Отчётность.
