Сравнение энергопотребления спиральных и винтовых чиллеров

Выбор между спиральным и винтовым чиллером — это не просто вопрос цены. Это системное решение, влияющее на энергопотребление, надёжность, срок службы и эксплуатационные расходы. Для инженеров и проектировщиков ключевой критерий — эффективность в реальных условиях эксплуатации. А она напрямую зависит от типа компрессора, режима работы и масштаба объекта.

Разберём, как работают спиральные и винтовые чиллеры, в чём их энергетические различия и какие цифры стоит учитывать при проектировании.

Принцип работы: чем отличаются спиральный и винтовой компрессор

Хотя оба типа компрессоров работают по принципу парокомпрессионного цикла, их конструкция и физика сжатия хладагента кардинально различаются.

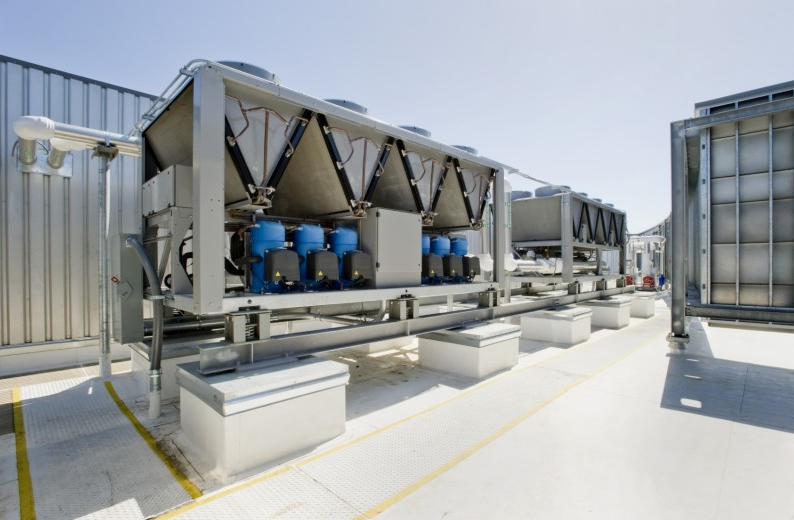

Спиральный компрессор: плавное сжатие в спиралях

Спиральный (scroll) компрессор состоит из двух спиралей — неподвижной и вращающейся (орбитальной). Вращающаяся спираль совершает орбитальное движение, захватывая хладагент с периферии и постепенно сжимая его по мере движения к центру.

Особенности:

• Непрерывный процесс сжатия — минимум пульсаций.
• Малое количество движущихся частей — высокая надёжность.
• Компактность и лёгкость.

Применение: чиллеры малой и средней мощности (до 200 кВт), где важны тишина и энергоэффективность на частичных нагрузках.

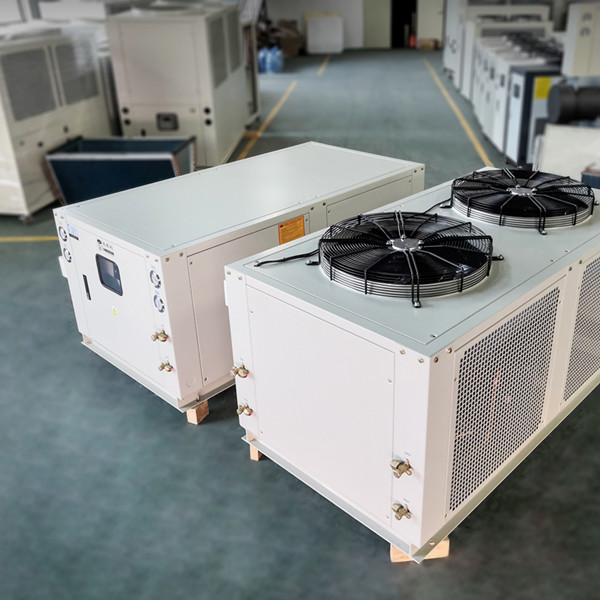

На Chiller-bim представлены чиллеры воздушного и водяного охлаждения со спиральными компрессорами, включая модели с инверторным управлением для максимальной эффективности.

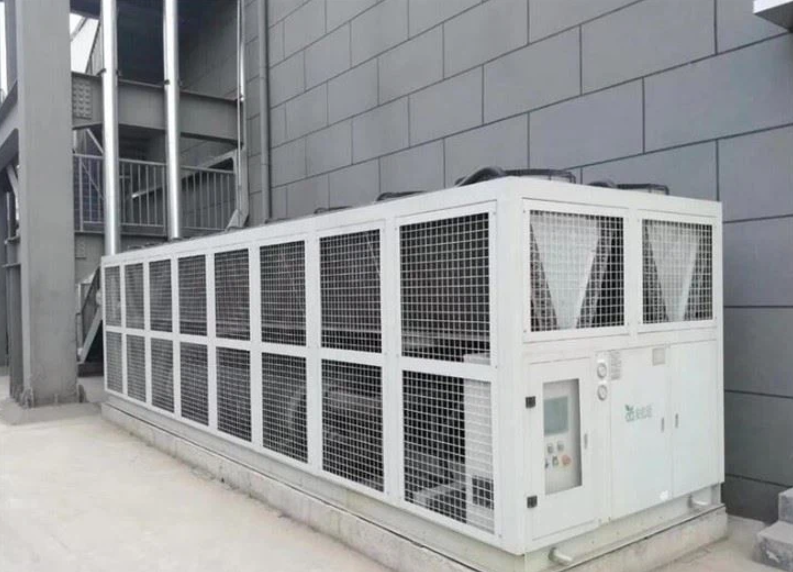

Винтовой компрессор: мощность и стабильность через синхронное вращение

Винтовой компрессор состоит из двух роторов — ведущего и ведомого — с червячными профилями. Роторы вращаются в противоположных направлениях, сжимая хладагент в камерах между витками.

Особенности:

• Непрерывное сжатие без пульсаций.
• Высокая производительность при стабильной нагрузке.
• Возможность плавного регулирования (от 10% до 100%).
• Высокая масса и сложность конструкции.

Применение: чиллеры большой мощности (от 150–200 кВт), работающие в режиме 24/7 — ЦОД, промышленные цеха, крупные бизнес-центры.

В каталоге доступны чиллеры с винтовыми компрессорами как воздушного, так и водяного охлаждения, что позволяет подобрать решение под любой масштаб.

Трудоспособность: ресурс, надёжность и эффективность в разных режимах

Трудоспособность — это не только срок службы, но и способность сохранять производительность и энергоэффективность в течение десятилетий.

1. Срок службы и ресурс

Вывод: винтовые компрессоры рассчитаны на более длительную эксплуатацию, особенно в режиме постоянной нагрузки.

2. Энергоэффективность: COP, EER, SEER

Энергоэффективность — главный критерий для сравнения.

Номинальный COP (при +30 °C наружной температуры)

Примечание: спиральные компрессоры с инвертором показывают лучший COP на частичных нагрузках (40–70%), что типично для офисов, ТЦ, гостиниц.

Сезонный коэффициент (SEER)

Пример: чиллер 500 кВт с инверторным спиральным компрессором потребляет на 18% меньше энергии в течение сезона, чем аналогичный с винтовым ступенчатым компрессором.

3. Работа на частичной нагрузке

Большинство чиллеров работают не на 100%, а в диапазоне 30–70% от номинала. Здесь спиральные компрессоры имеют преимущество.

Потребление при 50% нагрузке:

• Спиральный инверторный: 42% от номинальной мощности.
• Винтовой инверторный: 48%.
• Винтовой ступенчатый: 65%.

Разница: спиральный чиллер с инвертором экономит до 15% энергии на типичных режимах.

4. Пусковые характеристики

• Спиральные (стандартные): пусковой ток — 4–6× от номинала.
• Спиральные (инверторные): плавный пуск, ток — 1.5–2×.
• Винтовые (с заслонкой): пуск под нагрузкой, ток — 5–7×.
• Винтовые (инверторные): плавный пуск, ток — 2–3×.

Вывод: для объектов с ограниченной мощностью сети (например, старые здания) предпочтительны инверторные модели — как спиральные, так и винтовые.

Затраты на техническое обслуживание и эксплуатацию

Эксплуатационные расходы — это не только электроэнергия, но и ТО, ремонт, простои.

1. График технического обслуживания

Вывод: винтовые чиллеры требуют более сложного и дорогого обслуживания из-за масляной системы.

2. Стоимость ремонта

• Спиральный компрессор: при повреждении спирали (например, из-за попадания посторонних частиц) заменяется целиком. Стоимость — 30–50% от цены чиллера.
• Винтовой компрессор: может быть отремонтирован — замена подшипников, шестерён, роторов. Стоимость ремонта — 40–60% от новой детали, но требует специализированного сервиса.

Ремонт чиллеров — задача для квалифицированных специалистов. Особенно это касается винтовых блоков, где требуется точная настройка зазоров.

3. Простота диагностики

• Спиральные: проще в диагностике — меньше параметров.
• Винтовые: требуют комплексной диагностики — давление, температура масла, вибрация роторов.

Для сложных объектов, особенно с парком оборудования, рекомендуется заключать договор на сервисное обслуживание. Это включает выезд инженера, диагностику, устранение неисправностей и отчётность.

Наглядное сравнение чиллеров на винтовых и спиральных компрессорах по ключевым параметрам

Примечание: инверторные модели обоих типов значительно выигрывают по энергоэффективности и плавности регулирования.

Ключевые выводы и рекомендации по выбору типа чиллера

Выбор между спиральным и винтовым чиллером должен основываться на конкретных условиях объекта, а не на общих рекомендациях.

1. По мощности

• До 100 кВт — однозначно спиральные компрессоры. Даже если используется блок из 2–3 компрессоров, это выгоднее и надёжнее, чем один винтовой.
• 100–200 кВт — выбор зависит от режима. Если нагрузка переменная — спиральные с инвертором. Если стабильная — можно рассмотреть винтовой.
• Свыше 200 кВт — винтовые компрессоры вне конкуренции. Спиральные здесь неэффективны из-за необходимости множества агрегатов.

2. По режиму работы

• Круглосуточная работа (ЦОД, производство) — винтовой компрессор с инвертором. Высокий COP и ресурс окупают стоимость.
• Режим 9–18 (офисы, ТЦ) — спиральные с инвертором. Эффективны на частичных нагрузках.
• Сезонное или временное использование — спиральные, возможно, с арендой чиллера.

3. По уровню шума

• Городская застройка, жилые районы — спиральные (70–78 дБ).
• Промышленные зоны — винтовые (до 85 дБ) допустимы.

4. По интеграции в проект

Для сложных объектов, особенно с плотной застройкой инженерных систем, использование BIM-моделей при проектировании становится критичным. На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

Если проект уже реализован, но возникают вопросы по эффективности или перегрузке оборудования, поможет аудит имеющихся проектов. Специалисты проанализируют тепловые потоки, состояние оборудования и предложат меры по оптимизации.

Для новых объектов — помощь в проектировании: подбор оборудования, расчёт трубопроводов, выбор автоматики.
