Когда речь заходит о выборе чиллера для промышленного, коммерческого или инфраструктурного объекта, инженеры и проектировщики сталкиваются с множеством параметров: от тепловой нагрузки и климатических условий до энергоэффективности и срока службы оборудования. Но один из самых критичных узлов, определяющих весь баланс системы, — это компрессор. Сегодня на рынке доминируют два типа: спиральные (scroll) и винтовые (screw). У каждого — своя философия, конструкция и сфера применения. Разберём их детально, с цифрами, графиками нагрузок и практическими рекомендациями.
Винтовой компрессор: мощность, стабильность, долгий ресурс
Винтовой компрессор — это выбор для систем с высокой и стабильной нагрузкой. Он не просто сжимает хладагент — он делает это с высокой предсказуемостью, эффективностью и минимальным износом при правильной эксплуатации.

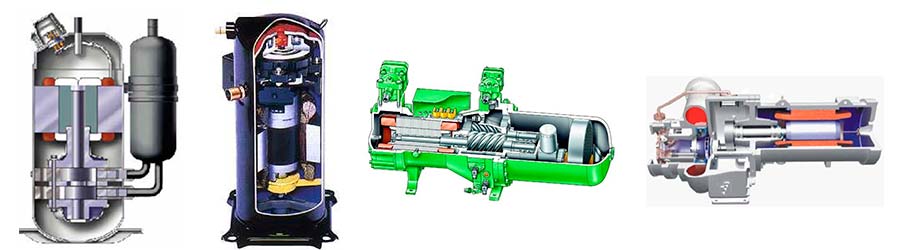

Конструкция и принцип работы
Винтовой компрессор состоит из двух роторов — ведущего (с большим числом зубьев) и ведомого (с меньшим). Профиль роторов — логарифмический или асимметричный (например, G-профиль), что обеспечивает минимальные зазоры и высокую герметичность. Роторы вращаются в противоположных направлениях в герметичном корпусе, образуя камеры сжатия.
Хладагент поступает в зону всасывания, где захватывается между витками роторов. По мере вращения объём камеры уменьшается, давление растёт — и в конце цикла сжатый пар выбрасывается в нагнетательный патрубок.
Ключевая особенность — непрерывный процесс сжатия. В отличие от поршневых или даже спиральных компрессоров, здесь нет пульсаций давления, что снижает вибрации и нагрузку на систему.
Основные характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Диапазон производительности | 150–2500 кВт |
| Напряжение питания | 380–415 В, 50 Гц (3-фазное) |
| Регулирование производительности | От 10% до 100% (заслонка + инвертор) |
| Средний COP (при +30°C наружной температуры) | 5.8–6.5 |
| Уровень шума (на расстоянии 1 м) | 78–85 дБ(А) |
| Масса компрессора | 200–800 кг (в зависимости от модели) |
| Срок службы (при ТО) | 100 000–150 000 часов |
Преимущества
- Высокая энергоэффективность на номинальной нагрузке.Винтовые компрессоры демонстрируют стабильный COP > 6.0 при полной загрузке, что делает их идеальными для круглосуточной эксплуатации.
- Плавное регулирование. Современные решения с инверторным управлением и поворотной заслонкой позволяют точно подстраивать производительность под нагрузку, снижая износ и энергопотребление.
- Низкий износ. Отсутствие ударных нагрузок и высокая точность изготовления роторов обеспечивают долгий ресурс.
- Масляное охлаждение. Масло не только смазывает, но и охлаждает роторы, уплотняет зазоры и поглощает тепло сжатия.
Недостатки
- Высокая стоимость. Винтовой компрессор стоит в 1.5–2 раза дороже спирального аналога той же мощности.
- Чувствительность к загрязнению. Попадание влаги, мусора или некачественного масла может привести к заклиниванию роторов. Требуется качественная фильтрация и контроль влажности.
- Сложность ремонта. Ремонт винтового блока — это задача для специализированных сервисных центров. В полевых условиях замена масла и фильтров — максимум, что можно сделать.
Применение
Винтовые компрессоры — основа чиллеров для:
- Центров обработки данных (ЦОД),
- Производственных цехов с высокой тепловой нагрузкой,
- Крупных торговых и бизнес-центров,
- Холодильных складов,
- Систем центрального кондиционирования.
В каталоге представлены чиллеры воздушного и водяного охлаждения с винтовыми компрессорами — как стандартные, так и с инверторным управлением. Также доступны бесконденсаторные чиллеры, которые можно подключать к выносным конденсаторам или драйкулерам, что особенно удобно при ограниченном пространстве на кровле или в техническом помещении.
Для таких объектов, где важна точность и интеграция в общую инженерную сеть, использование BIM-моделей при проектировании становится не просто удобством, а необходимостью. Это позволяет избежать коллизий с другими коммуникациями, точно рассчитать нагрузки и упростить монтаж.
Спиральный компрессор: эффективность, компактность, гибкость
Спиральный компрессор — это технология, которая за последние 20 лет вытеснила поршневые агрегаты из большинства среднемощных систем. Он не самый мощный, но один из самых эффективных на частичных нагрузках.Конструкция и принцип работы
Спиральный компрессор состоит из двух спиралей: неподвижной (фиксированной) и вращающейся (орбитальной). Вращающаяся спираль совершает орбитальное движение без вращения вокруг своей оси, что создаёт герметичные камеры между витками.
Хладагент поступает с периферии, попадает в камеру и постепенно сжимается по мере движения к центру. В центре — выпускное отверстие, откуда сжатый пар поступает в конденсатор.
Процесс сжатия — почти непрерывный, с минимальными пульсациями. Количество камер (обычно 3–5) обеспечивает плавную работу.
Основные характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
| Диапазон производительности | 10–200 кВт |
| Напряжение питания | 220–400 В, 50 Гц (одно- или трёхфазное) |
| Регулирование производительности | 25–100% (инверторные модели), ступенчатое (многокомпрессорные блоки) |
| Средний COP (при +30°C) | 6.0–6.8 |
| Уровень шума (на расстоянии 1 м) | 70–78 дБ(А) |
| Масса компрессора | 30–120 кг |
| Срок службы (при ТО) | 60 000–80 000 часов |
Преимущества
- Высокий COP на частичных нагрузках. Благодаря отсутствию механических потерь на трение и низкому мёртвому объёму, спиральные компрессоры особенно эффективны при 40–70% загрузке — типичный режим для офисных зданий и торговых центров.
- Компактность и лёгкость. Позволяет устанавливать чиллеры на кровлях, в технических шахтах, вблизи жилых зон.
- Низкий уровень шума. Подходит для установки вблизи административных помещений, гостиниц, медицинских учреждений.
- Простота обслуживания. Меньше движущихся частей — ниже вероятность поломки.
- Ограниченная мощность. Для систем выше 200 кВт требуется параллельная работа нескольких компрессоров, что усложняет систему.
- Невозможность ремонта. При повреждении спирали (например, из-за попадания посторонних частиц) компрессор подлежит замене.
- Чувствительность к перегреву. Длительная работа на пределе нагрузки снижает ресурс.
Применение
- Чиллеров в небольших и средних офисных зданиях,
- Ресторанов, кафе, супермаркетов,
- Медицинских центров и лабораторий,
- Систем охлаждения серверных до 100 кВт,
- Временных или сезонных решений.
Спиральные компрессоры — основа для:
Для временных задач, таких как пиковые нагрузки летом, ремонт основного оборудования или запуск нового производства, подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения. Услуга доступна как для спиральных, так и для винтовых моделей.
Силовые характеристики и напряжение: что нужно учитывать при проектировании
Выбор компрессора напрямую влияет на электрические параметры системы. Неправильный расчёт может привести к перегрузке сети, срабатыванию автоматов или необходимости в дополнительных трансформаторах.
Пусковые токи
- Спиральные компрессоры (стандартные): пусковой ток — 4–6× от номинального. Пример: компрессор 15 кВт, 30 А — пусковой ток до 180 А.
- Спиральные с инвертором: плавный пуск, пусковой ток — 1.5–2×. То же 15 кВт — пуск с током до 60 А.
- Винтовые (с поворотной заслонкой): пуск под нагрузкой, ток — 5–7×.
- Винтовые с инвертором: плавный пуск, ток — 2–3×.
Вывод: если сеть слабая (например, в старом здании), предпочтительны инверторные модели — они снижают пиковые нагрузки.
Напряжение и фазность
- До 15 кВт — возможна работа от однофазной сети 220 В, но редко. Обычно — трёхфазная 380 В.
- От 25 кВт — только трёхфазное питание 380 В, 50 Гц.
- Свыше 100 кВт — возможна установка трансформаторов 6–10 кВ, особенно для винтовых чиллеров на крупных объектах.
| ТИП КОМПРЕССОРА | СРЕДНИЙ COP (A-ЦИКЛ, 30/7/12) | EER (SEER, ПРИ ПЕРЕМЕННОЙ НАГРУЗКЕ) |
| Спиральный (инвертор) | 6.2–6.8 | 5.8–6.5 |
| Спиральный (стандарт) | 5.8–6.2 | 4.5–5.2 |
| Винтовой (инвертор) | 6.0–6.5 | 5.5–6.2 |
| Винтовой (стандарт) | 5.6–6.0 | 4.8–5.5 |
Примечание: COP измеряется при номинальных условиях (ISO 5149), EER — при переменной нагрузке (сезонный показатель). Инверторные модели всегда выигрывают на частичных нагрузках.
Рекомендации по выбору компрессора для чиллера: практические критерии
Выбор между спиральным и винтовым компрессором — не просто вопрос бюджета. Это системное решение, зависящее от нагрузки, режима работы, инфраструктуры и долгосрочных целей.
1. По мощности
- До 100 кВт — однозначно спиральные компрессоры. Даже если используется блок из 2–3 компрессоров, это выгоднее и надёжнее, чем один винтовой.
- 100–200 кВт — выбор зависит от режима. Если нагрузка стабильная — винтовой. Если переменная — спиральные с инвертором.
- Свыше 200 кВт — винтовые компрессоры вне конкуренции.
2. По режиму работы
- Круглосуточная работа (ЦОД, производство) — винтовой компрессор с инвертором. Высокий COP и ресурс окупают стоимость.
- Режим 9–18 (офисы, ТЦ) — спиральные с инвертором. Эффективны на частичных нагрузках.
- Сезонное или временное использование — спиральные, возможно, с арендой чиллера.
- Городская застройка, жилые районы — спиральные (70–78 дБ).
- Промышленные зоны — винтовые (до 85 дБ) допустимы.
- Спиральные компрессоры — при выходе из строя требуют замены. Важно иметь сервисное обслуживание с регулярной диагностикой.
- Винтовые — нуждаются в плановом ТО каждые 8 000–10 000 часов: замена масла, фильтров, проверка роторов. Без этого ресурс сокращается в 2–3 раза.
Если вы проектируете систему с нуля, особенно сложную — с множеством чиллеров, насосов, градирен — помощь в проектировании от опытного инженера сэкономит время и деньги. Это касается как выбора типа компрессора, так и подбора схемы подключения, автоматики и резервирования.
Для BIM-проектов (Revit, Navisworks) особенно актуально использование BIM-моделей чиллеров. На Chiller-bim доступны 3D-модели оборудования, включая габариты, подключения, зоны обслуживания. Это позволяет точно спланировать размещение в техническом помещении, рассчитать проходы и избежать коллизий.
