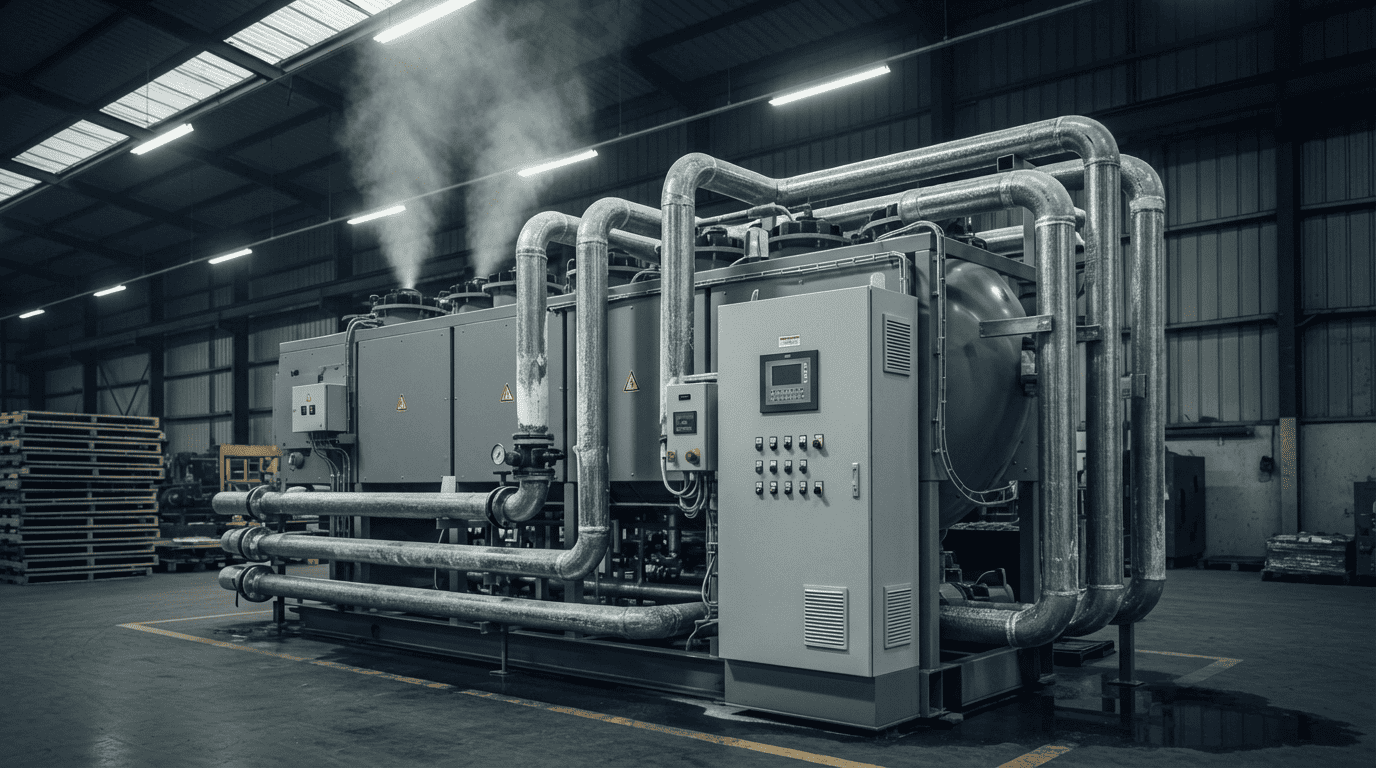

Системы чиллер-фанкойл

Что такое система чиллер-фанкойл и где она применяется?

Система чиллер-фанкойл — это централизованное решение для кондиционирования и отопления зданий, основанное на циркуляции воды или водно-гликолевого раствора в качестве теплоносителя. В отличие от традиционных сплит-систем, где между внутренним и наружным блоками циркулирует фреон, в системе чиллер-фанкойл фреон содержится только в чиллере, а по трубопроводам внутри здания движется безопасная вода.

Такой подход обеспечивает неограниченную протяженность трасс, возможность зонирования климата в разных помещениях и отсутствие наружных блоков на фасадах здания — что особенно важно для объектов коммерческой и промышленной недвижимости.

Компания Номал Вент предлагает полный спектр оборудования под брендом LuftMeer — от промышленных чиллеров воздушного и водяного охлаждения до фанкойлов всех типов монтажа с установкой на объекте. Российское производство, адаптация под климат РФ и гарантия до 3 лет делают решения от Номал Вент оптимальным выбором для объектов любого масштаба.

Как работает система чиллер-фанкойл: пошаговое объяснение

Работа системы чиллер-фанкойл основана на передаче холода или тепла от центрального агрегата (чиллера) к конечным потребителям (фанкойлам) через замкнутый контур с водяным теплоносителем. Рассмотрим процесс подробнее:

1. Чиллер охлаждает/нагревает воду до заданной температуры (обычно 6–7°С для охлаждения или 40–50°С для обогрева)
2. Насосная станция подает подготовленный теплоноситель по изолированным трубопроводам к фанкойлам
3. Фанкойл через теплообменник передает холод или тепло воздуху в помещении, вентилятор обеспечивает циркуляцию воздуха
4. Вода возвращается в чиллер по обратной магистрали для повторного цикла охлаждения/нагрева

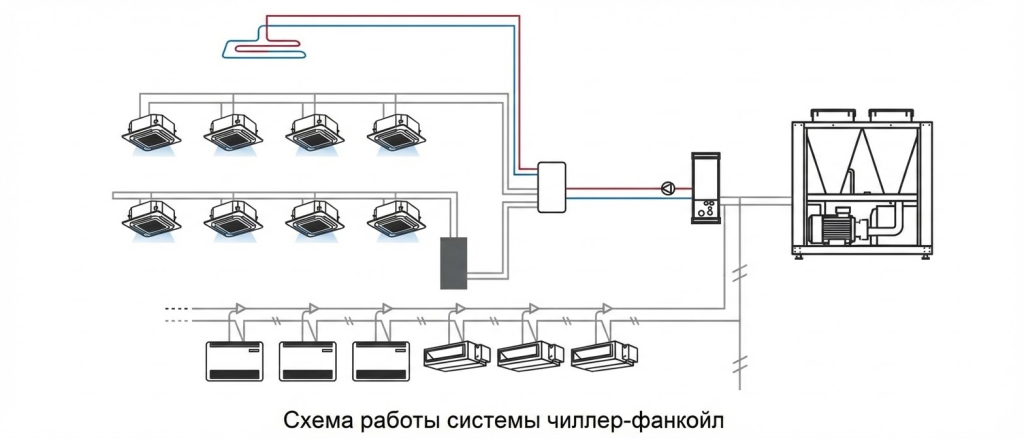

Схема системы чиллер-фанкойл

Типовая схема включает следующие компоненты:

• Чиллер — центральный агрегат, производящий холод или тепло
• Насосная станция — обеспечивает циркуляцию теплоносителя
• Гидравлический разделитель (гидрострелка) — выравнивает давление в системе
• Трубопроводы — подающая и обратная магистрали с теплоизоляцией
• Фанкойлы — конечные устройства, распределяющие климат в помещениях
• Система управления — контроллеры, датчики температуры, пульты управления

Фанкойлы: виды, устройство и выбор под задачу

Что такое фанкойл и как он работает?

Фанкойл (от англ. fan coil — «вентилятор + теплообменник») — это конечное устройство системы чиллер-фанкойл, которое передает холод или тепло от воды к воздуху в помещении. По сути, фанкойл — это водяной кондиционер, который не имеет собственного компрессора и получает подготовленный теплоноситель от центрального чиллера.

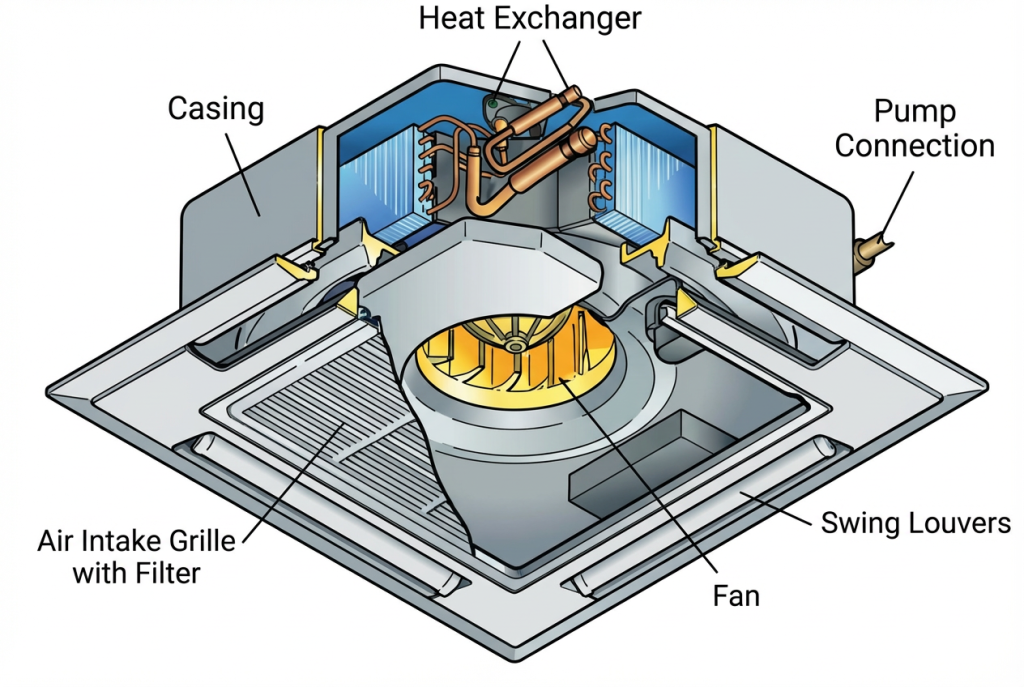

Устройство фанкойла

Конструктивно фанкойл состоит из следующих компонентов:

• Теплообменник — медные трубки с алюминиевыми пластинами, через которые циркулирует вода
• Вентилятор — создает воздушный поток через теплообменник (одна или несколько скоростей)
• Воздушный фильтр — очищает воздух от пыли и загрязнений
• Поддон для конденсата — собирает влагу, образующуюся при охлаждении воздуха
• Корпус — металлический или пластиковый кожух с декоративной панелью
• Электронный блок управления — контроллер с возможностью подключения к центральной системе

Виды фанкойлов по типу монтажа

Канальные фанкойлы

Канальные фанкойлы устанавливаются в подпотолочном пространстве или технических помещениях и подключаются к системе воздуховодов. Идеальное решение для скрытого монтажа в офисах, торговых залах и общественных помещениях.

Типы канальных фанкойлов:

• Низконапорные (до 30 Па) — для коротких трасс воздуховодов
• Средненапорные (30–70 Па) — стандартное решение для большинства объектов
• Высоконапорные (70–150 Па) — для систем с длинными воздуховодами и высоким аэродинамическим сопротивлением

Кассетные фанкойлы

Кассетные фанкойлы монтируются в подвесные потолки и распределяют воздух через декоративную решетку. Отличаются равномерным распределением воздушного потока и возможностью скрытого монтажа.

Варианты исполнения:

• Однопоточные — забор и подача воздуха с одной стороны
• Четырехпоточные — воздух подается во все стороны от центра (оптимально для больших помещений)

Настенные фанкойлы

Настенные фанкойлы крепятся на стену аналогично внутренним блокам сплит-систем. Простота монтажа и доступная цена делают их популярным выбором для небольших помещений, офисов и ресторанов.

Напольно-потолочные фанкойлы

Напольно-потолочные фанкойлы могут устанавливаться как у пола, так и под потолком. Универсальное решение для помещений без подвесных конструкций или с панорамными окнами, где настенный монтаж невозможен.

Виды фанкойлов по количеству контуров

Двухтрубные фанкойлы

Двухтрубные фанкойлы имеют один теплообменник и работают либо на охлаждение, либо на обогрев. Переключение режимов осуществляется централизованно через чиллер. Подходят для объектов, где сезонное переключение режимов достаточно (например, офисные здания).

Четырехтрубные фанкойлы

Четырехтрубные фанкойлы имеют два независимых теплообменника — один для охлаждения, другой для обогрева. Позволяют одновременно поддерживать разные температурные режимы в разных зонах здания. Идеально подходят для гостиниц, торговых центров и объектов с разнонаправленными тепловыми нагрузками.

Преимущества фанкойлов LuftMeer

• Низкий уровень шума — от 22 дБ (A) в режиме минимальной скорости
• Антикоррозийное покрытие теплообменников для увеличенного срока службы
• Энергоэффективные EC-вентиляторы с плавной регулировкой скорости
• Полная совместимость с чиллерами любых производителей
• Интеграция с системами управления BMS, Modbus, BACnet
• Гарантия 2 года на все модели фанкойлов

Отличие фанкойла от кондиционера и сплит-системы

Многие путают фанкойлы с обычными кондиционерами, однако между ними есть принципиальные различия. Рассмотрим основные отличия в сравненении:

Когда выбирать фанкойл вместо кондиционера?

Фанкойл предпочтительнее в следующих случаях:

• Объект большой площади (от 500 м²)
• Требуется централизованное управление климатом
• Важна эстетика фасада здания
• Необходимо зонирование помещений с разными режимами работы
• Планируется поэтапное строительство или расширение
• В помещениях высокие тепловыделения (серверные, рестораны, производство)

Преимущества системы чиллер-фанкойл от Номал Вент

1. Неограниченная протяженность трасс

В отличие от сплит-систем, где длина фреоновой трассы ограничена 50–100 метрами, в системе чиллер-фанкойл расстояние между чиллером и фанкойлом ограничено только мощностью насосной станции. Это позволяет обслуживать здания любой конфигурации и этажности.

2. Индивидуальный климат в каждой зоне

Каждый фанкойл работает независимо от других и может поддерживать свою температуру, скорость вентилятора и режим работы. Это особенно важно для объектов со смешанным использованием помещений — например, в торговом центре рестораны требуют более низкой температуры, чем торговые залы.

3. Безопасность и экологичность

Фреон содержится только в чиллере, который обычно размещается на кровле или в отдельном техническом помещении. Внутри здания циркулирует обычная вода или безопасный водно-гликолевый раствор, что исключает риски утечек хладагента в жилые и рабочие зоны.

4. Отсутствие наружных блоков на фасаде

Все наружные блоки сплит-систем заменяются одним или несколькими чиллерами, которые размещаются на кровле или в отдельной технической зоне. Это сохраняет архитектурный облик здания и упрощает фасадные работы.

5. Модульность и масштабируемость

Систему можно легко расширять — достаточно добавить новые фанкойлы и при необходимости увеличить мощность чиллера или добавить резервный агрегат. Это идеальное решение для объектов с поэтапным вводом в эксплуатацию.

6. Российское производство и адаптация под климат РФ

Оборудование LuftMeer разработано и производится в России с учетом суровых климатических условий. Чиллеры оснащены зимними комплектами для работы при температурах до -25°С, а фанкойлы имеют усиленную антикоррозийную защиту.

7. Полный цикл производства и сервиса

Компания Номал Вент — это 5 заводов производства, более 800 специалистов и сервисное обслуживание по всей территории РФ. Мы обеспечиваем полный цикл: от проектирования и поставки оборудования до монтажа и гарантийного обслуживания.

Где применяется система чиллер-фанкойл?

Торговые центры и гипермаркеты

Система чиллер-фанкойл идеально подходит для торговых комплексов благодаря возможности зонирования климата в разных отделах. Продуктовые зоны требуют более низких температур, чем одежные отделы, а рестораны и кафе имеют свои особенности по влажности и вентиляции.

Гостиничные комплексы

В гостиницах каждый номер может иметь индивидуальный пульт управления фанкойлом, позволяя гостям выбирать комфортную температуру. Четырехтрубные фанкойлы обеспечивают возможность одновременного охлаждения одних номеров и обогрева других.

Офисные здания класса А

Для бизнес-центров важна интеграция системы кондиционирования с системами «умного здания» (BMS). Фанкойлы LuftMeer поддерживают протоколы Modbus, BACnet и могут управляться централизованно с диспетчерского пульта.

Промышленные предприятия

На производственных объектах система чиллер-фанкойл решает две задачи: создание комфортных условий для персонала и охлаждение технологического оборудования. Высокая мощность чиллеров позволяет обслуживать даже самые энергоемкие производства.

Медицинские учреждения

В больницах и клиниках критически важна стабильность климатических параметров и возможность работы в режиме 24/7. Чиллеры LuftMeer оснащаются резервными компрессорами и системами автоматического переключения, обеспечивая бесперебойную работу.

Почему выбирают оборудование LuftMeer от Номал Вент?

1. Российское производство с адаптацией под климат РФ

Все оборудование бренда LuftMeer разрабатывается и производится на территории России. Инженеры Номал Вент учитывают особенности российского климата — от сибирских морозов до южной жары — при проектировании каждого агрегата.

2. Широкий модельный ряд

Номал Вент предлагает полный спектр оборудования для систем чиллер-фанкойл:

• Чиллеры воздушного охлаждения мощностью от 20 до 2000 кВт
• Чиллеры водяного охлаждения серии PRO COOL CSN
• Фанкойлы всех типов монтажа: канальные, кассетные, настенные, напольно-потолочные
• Насосные станции и гидравлические разделители
• Системы автоматики и управления

3. Гарантия и сервисное обслуживание

Номал Вент предоставляет расширенную гарантию на оборудование:

• 3 года на чиллеры
• 2 года на фанкойлы
• 1 год на комплектующие и автоматику

Собственная сервисная служба с отделениями в 45 городах России обеспечивает оперативное обслуживание и ремонт оборудования.

4. Профессиональный расчет и подбор оборудования

Наши инженеры бесплатно проведут расчет системы чиллер-фанкойл для вашего объекта, подберут оптимальное оборудование и подготовят технико-коммерческое предложение с учетом всех ваших требований и бюджета.

5. Собственное производство и контроль качества

Пять заводов Номал Вент оснащены современным оборудованием и системами контроля качества. Каждый агрегат проходит многоступенчатую проверку перед отгрузкой клиенту.

6. Конкурентные цены

Благодаря собственному производству и оптимизации логистики, оборудование LuftMeer стоит на 15–20% дешевле импортных аналогов при сопоставимом качестве и надежности.
