Ремонт винтовых компрессоров: признаки износа и сроки замены

Винтовой компрессор — это сердце мощного чиллера, работающего в режиме 24/7. Он обеспечивает стабильное сжатие хладагента, высокий COP и плавное регулирование производительности. Но, как и любой сложный механизм, он подвержен износу. В отличие от спиральных компрессоров, винтовой блок можно отремонтировать, а не просто заменить. Однако ремонт — это не решение «на коленке», а сложная технологическая операция, требующая специализированного оборудования, квалифицированных специалистов и точного соблюдения регламента.

Разберём, какие признаки указывают на износ винтового компрессора, как проводится его обслуживание, что входит в ремонт и как продлить его ресурс.

Признаки поломки винтового компрессора

Первые симптомы неисправности появляются задолго до полного отказа. Игнорирование этих признаков приводит к катастрофическим последствиям — заклиниванию роторов, разрушению подшипников, полной замене блока.

1. Повышенный уровень шума и вибрация

Типичные звуки:

• Металлический скрежет — износ или повреждение роторов.
• Гул или вой — неисправность подшипников.
• Стук — ослабление креплений, дисбаланс.

Измерение вибрации:

• Норма: < 2.5 мм/с (RMS).
• Предупредительный уровень: 3.0–4.5 мм/с.
• Аварийный уровень: > 4.5 мм/с — требуется немедленная диагностика.

Пример: рост вибрации с 1.8 до 4.2 мм/с за 3 месяца — сигнал к разборке блока.

2. Рост температуры нагнетания

Норма: 75–85 °C (в зависимости от хладагента). Опасный уровень: > 90 °C.

Последствия:

• Разрушение масла.
• Образование кислот и кокса.
• Заклинивание роторов.

Причины:

• Недостаточное охлаждение масла.
• Загрязнение конденсатора.
• Утечка хладагента.
• Недостаточный расход масла.

3. Падение производительности

Признаки:

• Температура охлаждённой воды выше заданной.
• Давление всасывания ниже нормы.
• Частые включения/выключения.

Пример: чиллер 800 кВт, COP падает с 6.2 до 5.3 → рост потребления на 17%. Это +290 000 кВт·ч/год, или 1.45 млн руб при тарифе 5 руб/кВт·ч.

4. Утечка масла

Где искать:

• Уплотнения вала.
• Крышки блока.
• Маслосборник.

Последствия:

• Падение уровня масла.
• Повышенный износ роторов.
• Перегрев.

5. Срабатывание защит

Частые срабатывания по:

• Высокому давлению.
• Перегреву масла.
• Защите по току.
• Потере фазы.

Это не просто «сбой» — это сигнал о нарастающей неисправности.

Нюансы ТО винтового компрессора

Техническое обслуживание винтового компрессора — это не просто «поменять фильтр». Это комплексная процедура, направленная на сохранение герметичности, смазки и баланса системы.

Основные работы при ТО:

1. Замена масла и масляных фильтров

   • Интервал: каждые 8 000–10 000 часов.
   • Объём: 20–100 л (в зависимости от модели).
   • Тип масла: только совместимое с хладагентом (например, POE для R134a).

2. Замена фильтра-осушителя

   • Интервал: каждые 2 года.
   • Обязательна при заправке хладагента.

3. Контроль герметичности

   • Проверка на утечки хладагента и масла.
   • Вакуумирование при вскрытии системы.

4. Диагностика автоматики

   • Калибровка датчиков давления и температуры.
   • Проверка работы заслонки регулирования.

5. Анализ масла

   • Вязкость.
   • Влажность (должна быть < 50 ppm).
   • Кислотное число (TAN — Total Acid Number, норма < 0.1 мг KOH/г).

Пример: высокое TAN — признак термического разложения масла. Требуется немедленная замена и промывка системы.

Техническое обслуживание подшипников электродвигателя

Подшипники — один из самых уязвимых узлов. Их износ приводит к дисбалансу, вибрации и, в итоге, к повреждению роторов.

Признаки износа подшипников:

• Шум (вой, скрежет).
• Повышенная вибрация.
• Перегрев корпуса электродвигателя.

Регламент обслуживания:

Важно: подшипники заменяются комплектом, даже если один из них визуально в порядке. Дисбаланс ускоряет износ нового.

Техническое обслуживание привода

Привод включает муфту, вал, заслонку регулирования и систему управления.

1. Муфта и вал

• Проверка на люфт — допуск не более 0.1 мм.
• Балансировка — после замены муфты или ремонта.
• Замена уплотнений вала — при утечке масла.

2. Заслонка регулирования производительности

• Проверка хода — от 10% до 100%.
• Очистка от масляного нагара — каждые 6 000 часов.
• Калибровка датчика положения — при сбоях в регулировании.

Пример: заслонка заедает на 70% → компрессор не снижает производительность → рост энергопотребления на 15%.

3. Система управления

• Проверка датчиков давления и температуры.
• Тестирование алгоритмов регулирования.
• Обновление ПО (если требуется).

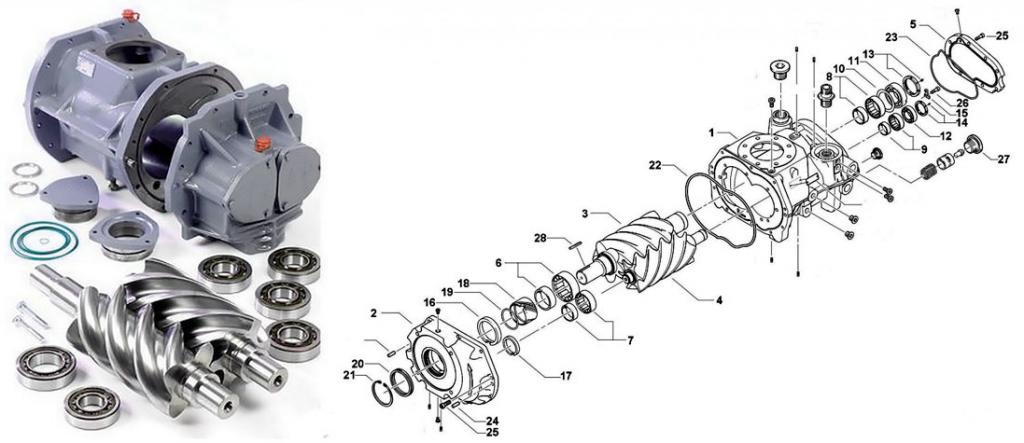

Особенности ремонта винтового блока компрессора

Ремонт винтового блока — это не замена деталей, а восстановление геометрии и герметичности.

Этапы ремонта:

1. Диагностика и разборка

   • Визуальный осмотр роторов.
   • Измерение зазоров (между роторами, между ротором и корпусом).
   • Проверка подшипников и уплотнений.

2. Восстановление роторов

   • При задирах — шлифовка с последующей полировкой.
   • При износе — наплавка с последующей обработкой на станке.
   • Зазоры: между роторами — 20–30 мкм, между ротором и корпусом — 40–60 мкм.

3. Замена подшипников и уплотнений

   • Только оригинальные или сертифицированные аналоги.
   • Прессовка с контролем натяга.
4. Сборка и обкатка

• Сборка в чистом помещении.
• Промывка системы.
• Обкатка на стенде под нагрузкой.
• Контроль вибрации, температуры, давления.

Стоимость ремонта: 40–60% от стоимости нового блока. Но это в 2–3 раза дешевле полной замены чиллера.

На Сhiller-bim представлены чиллеры с винтовыми компрессорами, как воздушного, так и водяного охлаждения. Для каждого типа — свой регламент ремонта и обслуживания.

Долговечность винтового компрессора

Винтовой компрессор — один из самых долговечных узлов в системе охлаждения.

Факторы, влияющие на ресурс:

• Качество масла и хладагента.
• Регулярность ТО.
• Стабильность электросети.
• Температурный режим.

Пример: чиллер 1000 кВт, работающий 24/7, при правильном обслуживании прослужит 15 лет без капитальной замены компрессора.

Рекомендации по предотвращению неисправности винтового компрессора

Любую неисправность проще предотвратить, чем устранять.

1. Регулярное сервисное обслуживание

Заключение договора на сервисное обслуживание — лучший способ избежать аварий. В него входит:

• Плановые выезды.
• Диагностика.
• Устранение неисправностей.
• Отчётность.

Это снижает риск отказа на 70–80%.

2. Контроль качества масла и хладагента

• Анализ масла каждые 8 000 часов.
• Использование только сертифицированных хладагентов.
• Запрет на смешивание масел.

3. Мониторинг параметров в реальном времени

Интеграция чиллера в BMS позволяет:

• Контролировать давление, температуру, ток.
• Получать уведомления о отклонениях.
• Формировать отчёты по энергопотреблению.

4. Аудит имеющихся проектов

Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:

• Проверят соответствие оборудования нагрузкам.
• Проанализируют режимы работы.
• Выявят скрытые дефекты монтажа.

5. Помощь в проектировании

Многие проблемы возникают ещё на этапе проектирования:

• Неправильный подбор мощности.
• Коллизии в трассировке.
• Недостаточное место для обслуживания.

Помощь в проектировании от опытного инженера сэкономит деньги и время.

6. Использование BIM-моделей при проектировании

На Chiller-bim доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение оборудования.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

7. Аренда чиллера

Для временных задач — например, пиковые нагрузки летом или ремонт основного оборудования — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.: рост вибрации с 1.8 до 4.2 мм/с за 3 месяца — сигнал к разборке блока.
