Подключение чиллера — это не просто соединение труб и кабелей. Это инженерное решение, от которого напрямую зависят энергоэффективность, надёжность и срок службы оборудования. Ошибка в схеме может привести к перегреву компрессора, снижению COP на 15–20%, гидроудару или полному отказу системы. Для проектировщиков, монтажников и технических специалистов важно не просто знать схемы, но и понимать, почему они устроены именно так, и какие последствия ждут при отклонении от норм.
Разберём основные схемы подключения, типичные ошибки и практические рекомендации по монтажу.

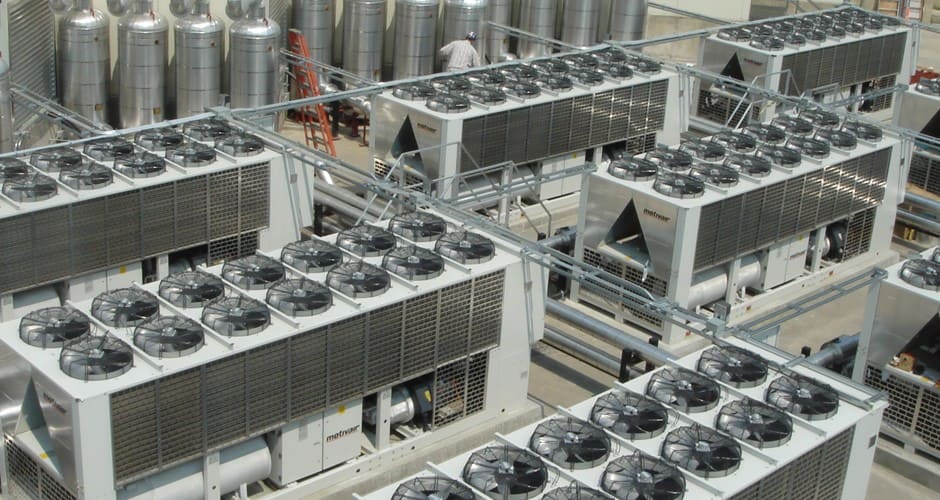

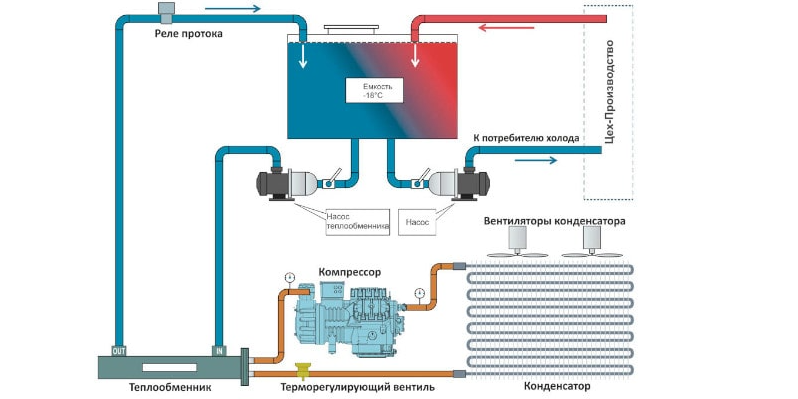

Схема с конденсатором воздушного охлаждения с осевым вентилятором
Это классическая схема для чиллеров воздушного охлаждения, где тепло отводится в атмосферу через вентиляторы, установленные на корпусе.
Принцип работы
- Хладагент сжимается в компрессоре.
- Горячий пар поступает в конденсатор с оребрённым теплообменником.
- Осевые вентиляторы создают поток воздуха, охлаждая пар до жидкого состояния.
- Жидкий хладагент через ТРВ поступает в испаритель.
- В испарителе хладагент испаряется, забирая тепло из воды.
Преимущества
- Простота монтажа.
- Не требует градирни и насосной станции.
- Быстрый запуск.
Недостатки
- Эффективность падает при +35 °C и выше.
- Высокий уровень шума (80–85 дБ(А)).
- Загрязнение теплообменника пылью, пухом, насекомыми.
Рекомендации:
- Установка на расстоянии не менее 1.5 м от стен.
- Регулярная очистка теплообменника (каждые 3 месяца).
- Использование защитных решёток.
На Chiller-bim представлены чиллеры воздушного охлаждения как со спиральными, так и с винтовыми компрессорами, в диапазоне от 50 до 2500 кВт.
Схема с воздушным конденсатором (выносной)
Эта схема используется в бесконденсаторных чиллерах, где функции компрессора и испарителя отделены от функции конденсации.
Принцип работы
- Чиллер без встроенного конденсатора сжимает хладагент.
- Горячий пар по фреоновым трубопроводам поступает в выносной конденсатор.
- Там происходит конденсация за счёт обдува воздухом.
- Жидкий хладагент возвращается в чиллер.
Преимущества
- Можно устанавливать чиллер в подвале, техническом этаже.
- Минимальный шум в зоне посетителей.
- Подходит для реконструкций и объектов с архитектурными ограничениями.
Недостатки
- Потери в трубопроводах — снижение COP на 0.2–0.4.
- Требуется герметичность трассы.
- Максимальная длина трассы — 100 м (рекомендуется до 50 м).
Рекомендации:
- Использование маслосборников при длине свыше 30 м.
- Уклон трубопроводов 1% по ходу хладагента.
- Качественная изоляция (каучук, ППУ, толщина 20–25 мм).
На Chiller-bim доступны бесконденсаторные чиллеры и выносные конденсаторы — всё необходимое для сборки полной системы.
Схема с конденсатором водяного охлаждения
Одна из самых энергоэффективных схем, используемая в крупных объектах: ЦОД, бизнес-центры, промышленные комплексы.
Принцип работы
- Хладагент сжимается в компрессоре.
- Тепло передаётся воде в водяном конденсаторе.
- Вода подаётся в градирню, где охлаждается за счёт испарения.
- Охлаждённая вода возвращается в конденсатор.
Преимущества
- Высокий COP — до 6.8 при +35 °C наружного воздуха.
- Стабильная работа независимо от температуры окружающей среды.
- Низкий уровень шума на объекте.
Недостатки
- Требуется градирня, насосная, химводоподготовка.
- Риск обледенения в зимний период.
- Более высокие капитальные затраты.
Рекомендации:
- Контроль за качеством воды (жёсткость, pH).
- Установка фильтров и системы химводоподготовки.
- Применение антифриза в зимний период.
На Chiller-bim представлены чиллеры водяного охлаждения с возможностью комплектации винтовымии спиральными компрессорами.
Схема с воздушным конденсатором и центробежным вентилятором
Разновидность воздушного охлаждения, где вместо осевых вентиляторов используются центробежные.
Отличия от осевых вентиляторов
|
Параметр |
Осевой вентилятор |
Центробежный вентилятор |
|---|---|---|
|
Производительность по воздуху |
Высокая |
Средняя |
|
Давление |
Низкое |
Высокое |
|
Уровень шума |
80–85 дБ(А) |
75–80 дБ(А) |
|
Эффективность при сопротивлении |
Низкая |
Высокая |
|
Применение |
Открытые площадки |
Закрытые шахты, технические помещения |
Преимущества центробежных вентиляторов:
- Высокое давление — эффективны при установке в шахтах.
- Меньший шум — подходит для зон с повышенными требованиями.
- Лучшее охлаждение при загрязнённых теплообменниках.
Применение: чиллеры, устанавливаемые в технических шахтах, подвалах с принудительной вентиляцией.
Схема с промежуточным теплообменником (гликолевая схема)
Используется в системах, где нельзя допустить замерзание теплоносителя или требуется изолировать контуры.
Принцип работы
- Чиллер охлаждает гликолевый раствор (рассол).
- Раствор циркулирует через промежуточный теплообменник (пластинчатый или труба в трубе).
- В теплообменнике тепло передаётся воде, которая подаётся в потребители.
Преимущества
- Защита чиллера от замерзания.
- Возможность использования низкотемпературного охлаждения (например, –10 °C).
- Изоляция контуров — предотвращение загрязнения системы чиллера.
Недостатки
- Потери температуры на 2–3 °C.
- Снижение COP на 3–5%.
- Дополнительные насосы и оборудование.
Применение: ледовые арены, холодильные склады, объекты в северных регионах.
Схема параллельного подключения
Используется при необходимости резервирования или при переменной нагрузке.
Принцип работы
- Несколько чиллеров подключены параллельно к одному гидравлическому контуру.
- Управляются по каскадному принципу: первый работает на 100%, второй включается при росте нагрузки.
Преимущества
- Плавное регулирование производительности.
- N+1 резерв — при отказе одного агрегата система продолжает работать.
- Возможность обслуживания без остановки системы.
Рекомендации
- Установка балансировочных клапанов на каждом контуре.
- Применение гидравлического разделителя (стрелка).
- Настройка приоритета включения.
Пример: 2×500 кВт вместо 1×1000 кВт. При нагрузке 600 кВт работает один чиллер на 100%, второй — на 20%. COP остаётся высоким.
Частые ошибки при подключении
Даже опытные монтажники допускают ошибки, которые приводят к снижению эффективности и авариям.
1. Неправильная трассировка фреоновых трубопроводов
- Ошибка: отсутствие уклона, «петли» без маслосборников.
- Последствия: плохой возврат масла, износ компрессора.
- Решение: уклон 1% по ходу хладагента, маслосборники при вертикальных подъёмах.
2. Использование неподходящего сечения труб
- Ошибка: сечение меньше расчётного.
- Последствия: рост гидравлических потерь, снижение производительности.
- Решение: расчёт по скорости потока (вода — 1.5–2.5 м/с, хладагент — 5–12 м/с).
3. Отсутствие виброопор
- Ошибка: установка чиллера на бетон без виброопор.
- Последствия: передача вибрации на строительные конструкции, разрушение трубопроводов.
- Решение: установка виброопор под все точки опоры.
4. Неправильное подключение к электросети
- Ошибка: использование кабеля меньшего сечения, отсутствие стабилизатора.
- Последствия: перегрев кабеля, срабатывание защит, выход из строя компрессора.
- Решение: расчёт сечения по току, установка стабилизатора при нестабильной сети.
5. Пренебрежение BIM-моделированием
- Ошибка: монтаж без проверки коллизий.
- Последствия: пересечение с воздуховодами, невозможность обслуживания.
- Решение: использование BIM-моделирования. На Сhiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP.
