Ошибки при монтаже драйкулеров, которые убивают КПД: 7 типичных нарушений

Драйкулер — это простое и эффективное решение для систем free cooling. Однако его простота обманчива. Неправильный монтаж может свести на нет все преимущества технологии, снизив производительность на 30–50% и превратив энергоэффективную установку в источник перерасхода электроэнергии и постоянных проблем.

Для инженеров, проектировщиков и технических специалистов, отвечающих за монтаж и эксплуатацию систем охлаждения, знание типичных ошибок — ключ к предотвращению простоев, снижению затрат и обеспечению стабильной работы оборудования.

Разберём 7 самых распространённых нарушений, которые мы регулярно фиксируем на объектах, и покажем, как должно быть «до» и как нужно сделать «после».

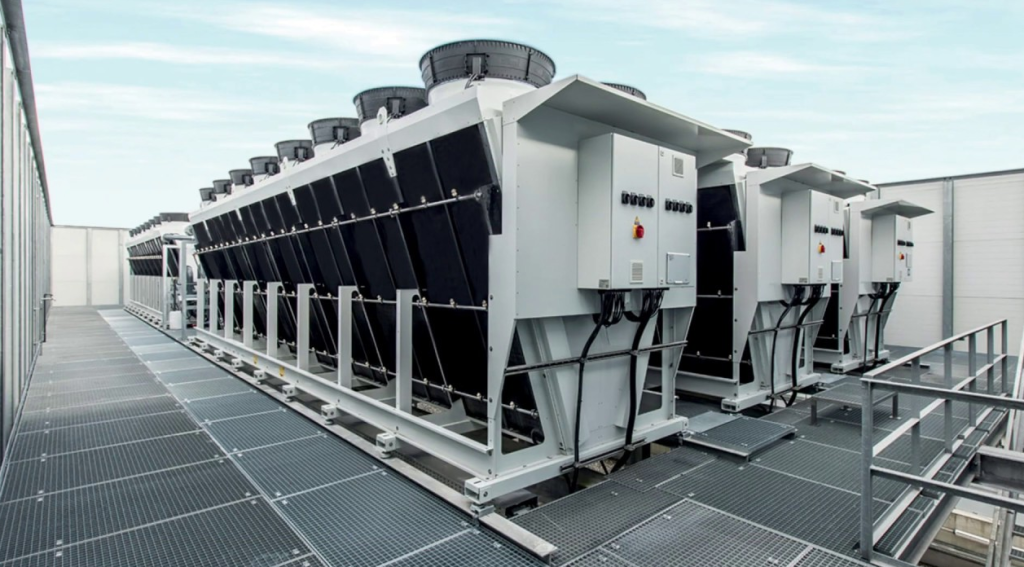

Ошибка 1: Драйкулер установлен вплотную к стене или другому оборудованию

Это самая частая и самая разрушительная ошибка. Она приводит к рециркуляции горячего воздуха, когда выдуваемый поток не рассеивается, а сразу же засасывается обратно.

Почему это критично?

• Температура воздуха на входе повышается на 5–10 °C.
• Разница температур (ΔT) между водой и воздухом падает.
• Производительность снижается пропорционально ΔT.
• Компрессор чиллера включается раньше, чем должен.

Пример: при правильном монтаже драйкулер работает в режиме free cooling при наружной температуре до +14 °C. При установке впритык к стене — только до +9 °C. Потеря — 2 месяца бесплатного охлаждения в году.

Фото «до/после»

До:

Драйкулер плотно прижат к бетонной стене, расстояние менее 20 см. Воздух не имеет выхода, создавая замкнутую зону нагрева.

После:

Драйкулер перемещён, с каждой стороны оставлено минимум 1.5 м свободного пространства. Горячий воздух беспрепятственно отводится.

Правило: минимальное расстояние до любых препятствий — 1.5 метра со всех сторон, особенно с тыльной и боковых сторон.

На Сhiller-bim представлены драйкулеры и выносные конденсаторы — всё необходимое для сборки полной системы.

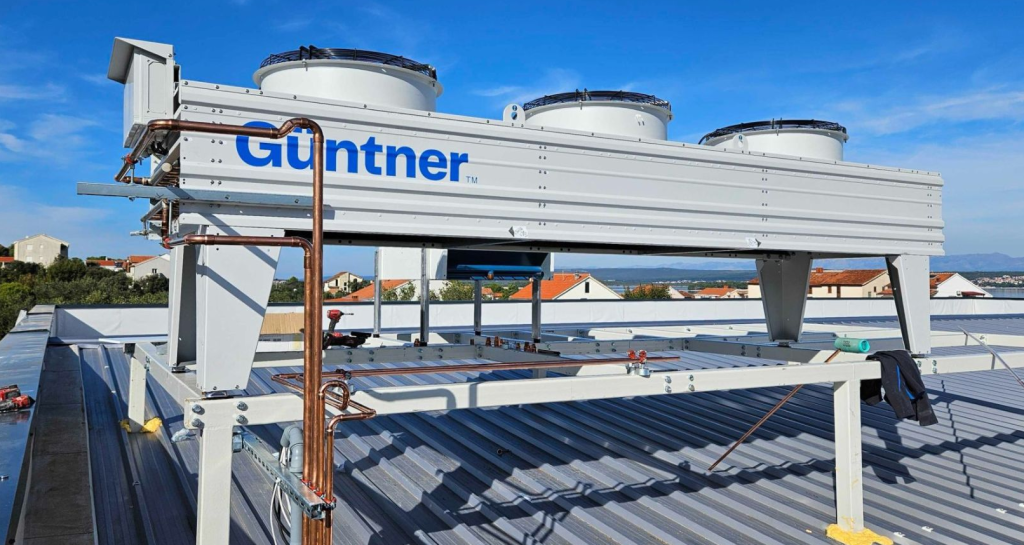

Ошибка 2: Отсутствие уклона по ходу воды (дренаж конденсата)

В процессе работы на теплообменнике образуется конденсат. Если драйкулер установлен без уклона, вода скапливается в нижних секциях.

Последствия:

• Образование льда зимой — при отрицательных температурах вода замерзает, что:
  • Разрывает трубы.
  • Деформирует ребра теплообменника.
  • Блокирует воздушный поток.
• Коррозия — постоянная влажность вызывает ржавчину на металлических элементах.
• Снижение эффективности — лёд и вода увеличивают гидравлическое сопротивление.

Пример: драйкулер 800 кВт , установлен горизонтально. Зимой, при –15 °C, произошёл гидроудар из-за замёрзшей воды. Ремонт — замена теплообменника, стоимость 450 тыс. руб.

Фото «до/после»

До:

Драйкулер установлен на плоской крыше без уклона. Конденсат скапливается в центре блока.

После:

Установлены регулируемые опоры, создан уклон 1–2% по направлению к дренажному патрубку. Конденсат свободно стекает.

Правило: уклон трубопровода и самого драйкулера — минимум 1% по ходу движения воды.

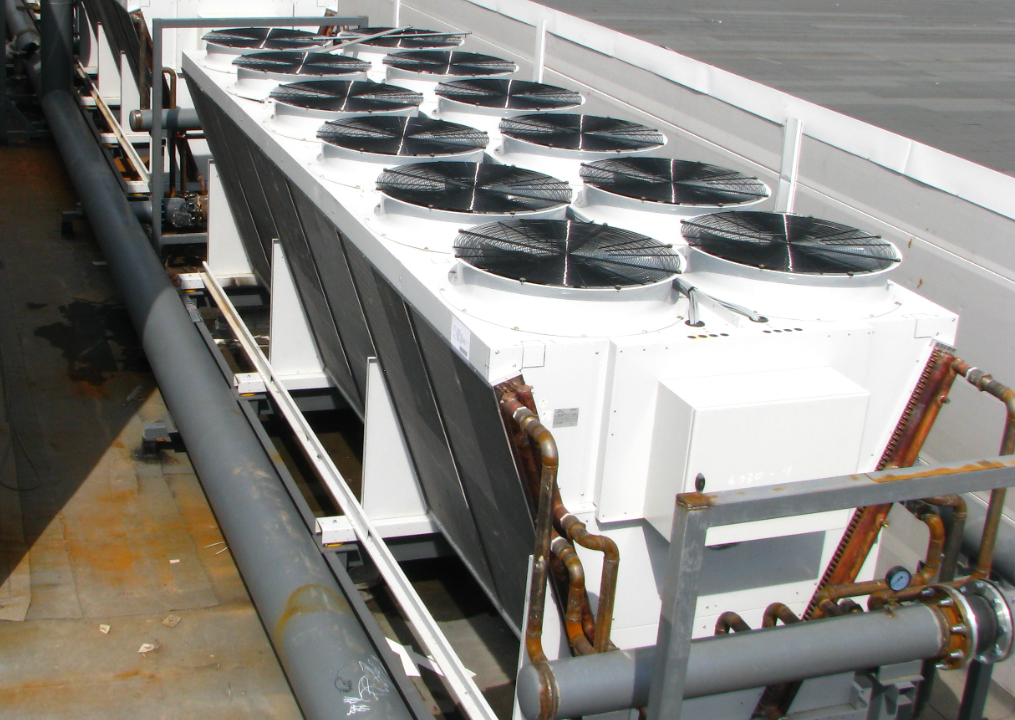

Ошибка 3: Игнорирование зоны обслуживания

Монтажники часто устанавливают драйкулер так, чтобы он «вошёл», забывая, что за ним нужно будет чистить теплообменник, менять вентиляторы и проверять автоматику.

Проблемы:

• Невозможность очистки — пыль, пух, насекомые забивают теплообменник.
• Загрязнение на 30% снижает эффективность на 15–20%.
• Рост энергопотребления — компрессор чиллера включается чаще.
• Высокие затраты на ТО — требуется демонтаж части конструкций.

Фото «до/после»

До:

Драйкулер установлен между двумя парапетами, доступ только спереди. До задней решётки не добраться.

После:

Оборудование переставлено, сзади и сбоку оставлено минимум 800 мм. Есть возможность свободного доступа для щёток и сжатого воздуха.

Правило: зона обслуживания — не менее 800 мм со всех сторон, где расположены сервисные панели и воздухозаборники.

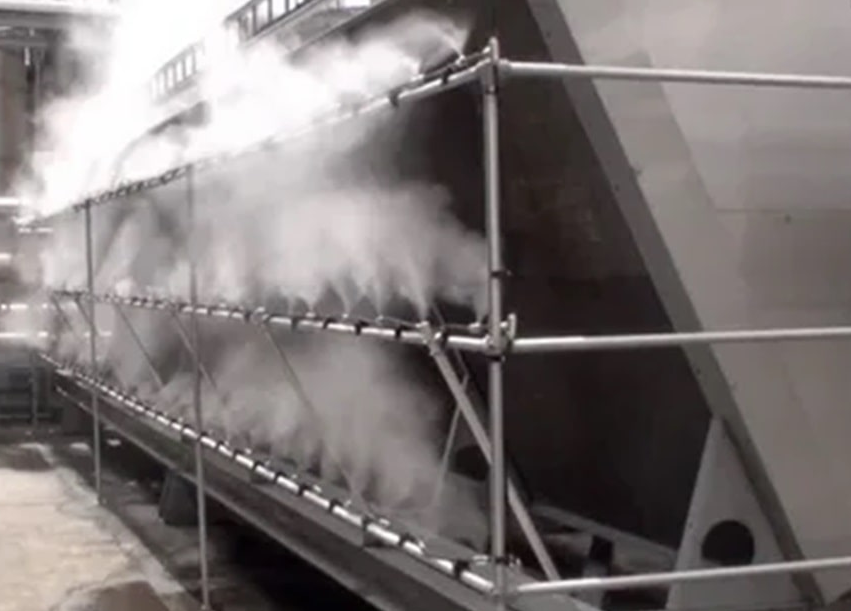

Ошибка 4: Отсутствие дренажа конденсата

Если конденсат не выводится, он скапливается под драйкулером, создавая лужу.

Последствия:

• Подмывание основания — особенно на мягких кровлях.
• Образование льда зимой — создаёт дополнительную нагрузку и риск повреждения гидроизоляции.
• Коррозия опор и рамы.
• Нарушение целостности кровельного покрытия.

Решение: организовать дренажную систему:

• Поддон под драйкулер.
• Дренажный шланг или труба.
• Вывод в ливневую канализацию или на безопасное удаление.

Правило: вся вода, попадающая на драйкулер, должна быть отведена.

Ошибка 5: Установка в зоне рециркуляции от других источников тепла

Драйкулер не должен находиться в потоке горячего воздуха от вытяжек, градирен или других драйкулеров.

Примеры опасных зон:

• Над вытяжными шахтами вентиляции.
• За градирнями.
• В тени другого драйкулера (в ряд).
• Над крышами, сильно нагревающимися летом.

Последствия: температура воздуха на входе выше наружной на 6–12 °C → снижение производительности на 25–40%.

Решение:

• Использовать BIM-моделирование для анализа воздушных потоков.
• Устанавливать драйкулеры в зоне чистого притока воздуха.
• При необходимости — использовать высокие опоры или дефлекторы.

На Сhiller-bim доступны BIM-модели драйкулеров и выносных конденсаторов в форматах Revit, IFC, STEP. Это позволяет заранее спланировать размещение и избежать коллизий.

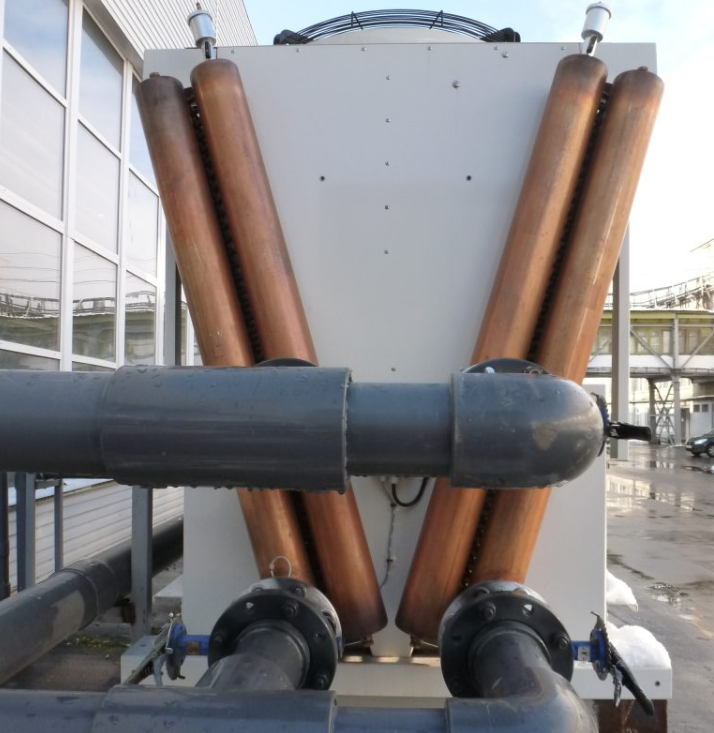

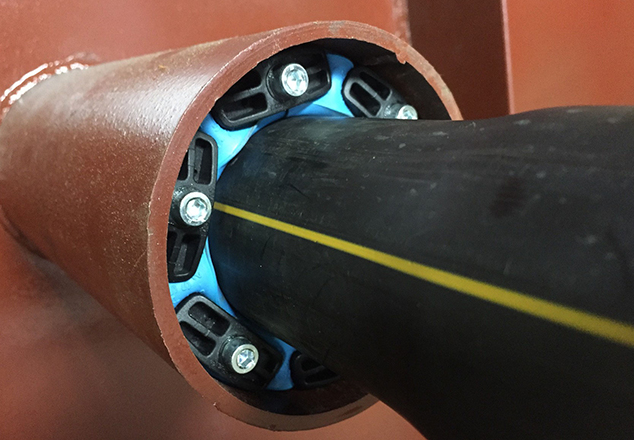

Ошибка 6: Использование некачественных или негерметичных коммуникаций

Гибкие шланги вместо жёстких трубопроводов, пластиковые хомуты, отсутствие изоляции — всё это приводит к потерям.

Проблемы:

• Утечки теплоносителя — снижение уровня, риск замерзания.
• Потери давления — снижение расхода, неравномерное охлаждение.
• Промерзание труб зимой — если не используется гликоль или изоляция недостаточна.
• Кавитация в насосах — из-за завоздушивания системы.

Решение:

• Жёсткие трубопроводы (сталь, медь).
• Полная изоляция (каучук, ППУ, толщина 20–25 мм).
• Герметичные соединения (фланцы, пайка).
• Использование пропиленгликоля (до –25 °C).

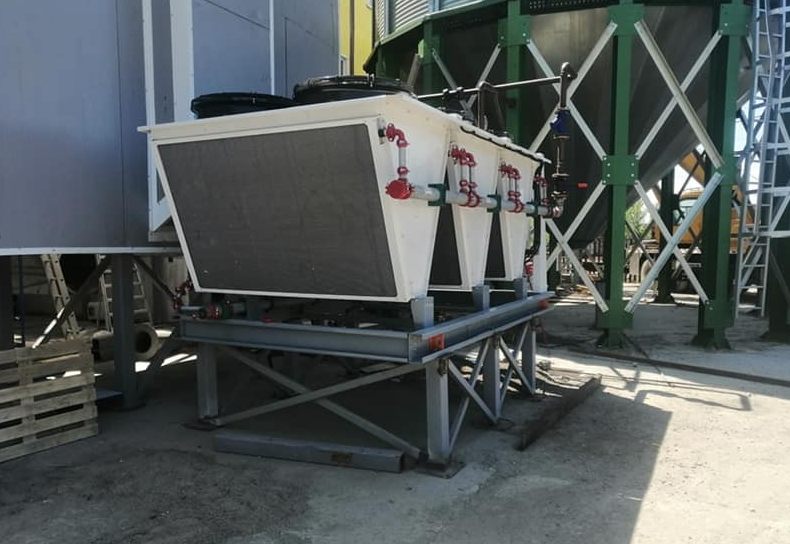

Ошибка 7: Отсутствие виброизоляции и неправильное основание

Драйкулер — это вращающиеся массы. Без виброопор вибрация передаётся на строительные конструкции.

Последствия:

• Передача вибрации в здание — дискомфорт для персонала.
• Усталостные трещины в трубопроводах.
• Ослабление креплений.
• Повышенный износ подшипников вентиляторов.

Решение:

• Установка на виброопоры под все точки опоры.
• Прочное основание — бетонная плита толщиной 150–200 мм.
• Анкерное крепление.
