В производстве литья под давлением, особенно в сегменте полимеров, время цикла и стабильность геометрии детали напрямую зависят от одного критического параметра — температуры пресс-формы. Неравномерное или недостаточное охлаждение приводит к короблению, усадке, следам напряжений и увеличению времени цикла. Решение — промышленный чиллер, способный точно поддерживать температуру формы в заданном диапазоне с отклонением ±0.5 °C.
Для инженеров, технологов и технических специалистов, отвечающих за линии литья, выбор чиллера — не просто задача охлаждения, а часть технологического процесса, влияющего на качество, производительность и рентабельность.
Разберём, как работает охлаждение пресс-форм, какие требования предъявляются к чиллерам и как решения от chiller-bim.ru повышают эффективность производства.
Что такое охлаждение литьевой формы?

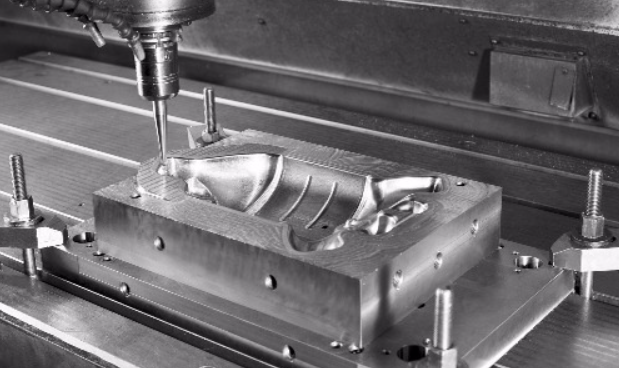

Охлаждение пресс-формы — это процесс отвода тепла от металлической формы после впрыска расплавленного полимера. Температура формы влияет на:
- Скорость затвердевания материала.
- Время цикла.
- Геометрическую точность детали.
- Поверхностное качество (отсутствие швов, потёков, напряжений).

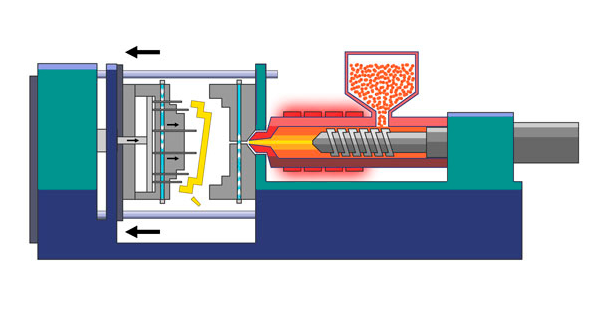

Принцип работы
- Расплавленный пластик (например, PP, ABS, PC) впрыскивается в форму при температуре 220–300 °C.
- Форма охлаждается водой или гликолевым раствором до заданной температуры (обычно +20…+80 °C, в зависимости от материала).
- Чиллер поддерживает постоянную температуру теплоносителя (например, 25/30 °C).
- После затвердевания деталь извлекается, и цикл повторяется.
Пример: для детали из поликарбоната время цикла 30 секунд. При снижении температуры формы с 60 °C до 45 °C время цикла сокращается до 24 секунд — рост производительности на 25%.
Важность проектирования системы охлаждения литьевой формы
Система охлаждения — это не просто каналы в форме, а инженерная конструкция, требующая точного расчёта.
Ключевые параметры:
- Траектория каналов — должна обеспечивать равномерный обдув всей поверхности формы.
- Диаметр каналов — 8–12 мм, в зависимости от тепловой нагрузки.
- Скорость потока теплоносителя — 2–4 м/с. Меньше — недостаточное охлаждение, больше — кавитация.
- Температурный градиент — не более 2 °C по длине канала.
Последствия плохого проектирования:
- Неравномерное охлаждение → коробление, усадка.
- Завышенное время цикла → снижение производительности.
- Перегрев формы → деформация, снижение срока службы.

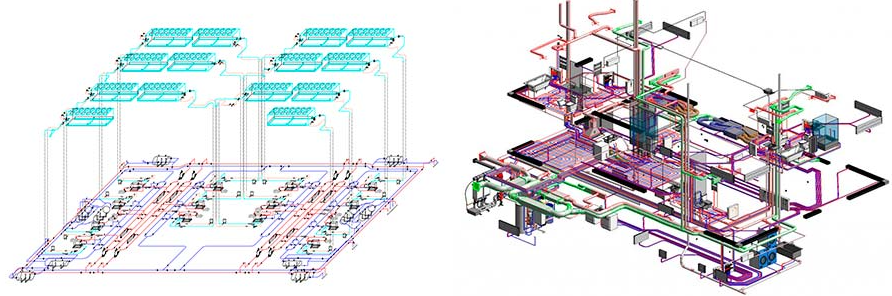

Решение: использование BIM-моделей и гидродинамического моделирования на этапе проектирования. У нас доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Интегрировать систему охлаждения в цифровой паспорт линии.
- Проверить размещение оборудования.
- Избежать коллизий с другими коммуникациями.

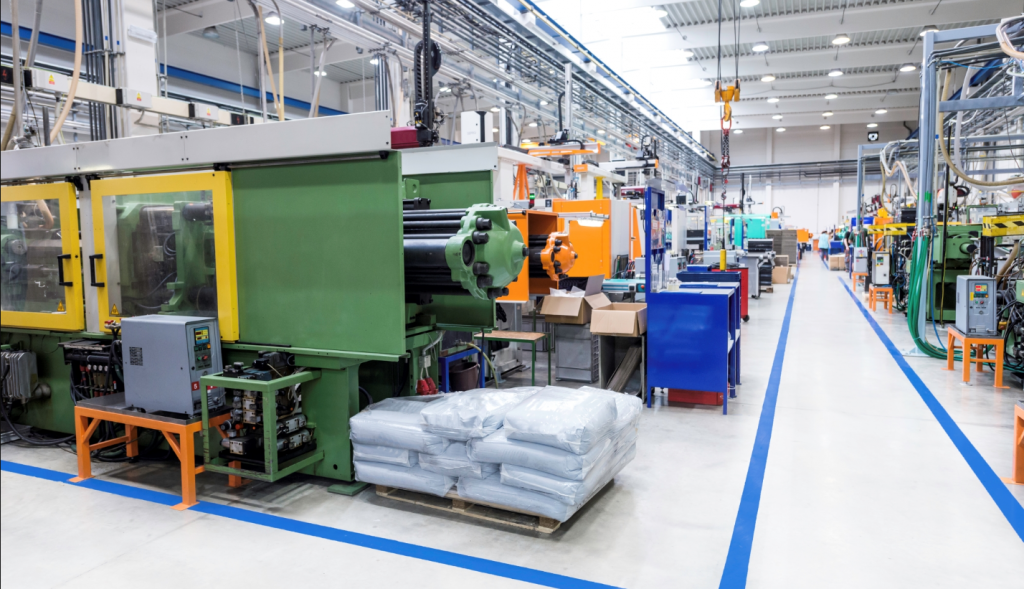

Инженерные требования к чиллерам для литья пластмасс
Чиллер в линии литья — не вспомогательное, а технологическое оборудование. К нему предъявляются жёсткие требования.
1. Точность поддержания температуры
- Диапазон: от +5 °C до +90 °C (в зависимости от материала).
- Точность: ±0.5 °C.
- Тип теплоносителя: вода или 30% пропиленгликоль (для низких температур).
2. Производительность и скорость реакции
- Холодопроизводительность — от 20 до 500 кВт на одну линию.
- Мощность насоса — 1.5–4 бар, расход 20–100 л/мин.
- Быстрый отклик на изменения нагрузки — особенно при запуске линии.
3. Надёжность и ресурс
- Круглосуточная работа — 8 760 часов в год.
- Ресурс компрессора — 100 000+ часов (для винтовых).
- Защита от гидроудара и перегрева.
4. Уровень шума
- Не более 78 дБ(А) — особенно важно в цехах с плотным расположением оборудования.
Конструктивные особенности промышленных чиллеров для полимеров
Чиллеры для литья отличаются от бытовых и коммерческих аналогов.
1. Тип компрессора
- Спиральные компрессоры — до 200 кВт, высокий COP (до 6.8), тихая работа.
- Винтовые компрессоры — от 150 кВт, ресурс 100 000–150 000 часов, плавное регулирование.
Пример: чиллер 300 кВт, винтовой, COP 6.4 → потребление 46.9 кВт. При COP 5.5 — 54.5 кВт. Разница — 67 000 кВт·ч/год, или 335 000 руб при тарифе 5 руб/кВт·ч.
У нас представлены чиллеры воздушного и водяного охлаждения, как со спиральными, так и с винтовыми компрессорами — от 50 до 2500 кВт.
2. Гидравлический блок
- Высокопроизводительные насосы — с резервированием (N+1).
- Фильтры грубой и тонкой очистки — для защиты формы от загрязнений.
- Регулируемый расход — по сигналу от ПЛК линии.
3. Автоматика
- Цветной сенсорный экран с графиками температуры и давления.
- Интеграция с BMS и ПЛК — Modbus, Profibus, Ethernet/IP.
- Архив аварий — для анализа простоев.
- Удалённый доступ — для диагностики.
Технологические преимущества чиллеров Chiller-bim
Решения от Сhiller-bim разработаны с учётом реальных условий эксплуатации на российских производствах.
1. Адаптация к российским условиям
- Климатическое исполнение УХЛ4 и Т3 — от –35 °C до +50 °C.
- Защита электроники — от перепадов напряжения, пыли, вибраций.
- Усиленные теплообменники — с антикоррозийным покрытием.
2. Энергоэффективность
- Инверторное управление — снижает пусковой ток и повышает COP на 10–15%.
- Режим free cooling — в межсезонье использует холодный воздух вместо компрессора.
- SEER до 6.5 — для водяных моделей.
3. Гибкость подключения

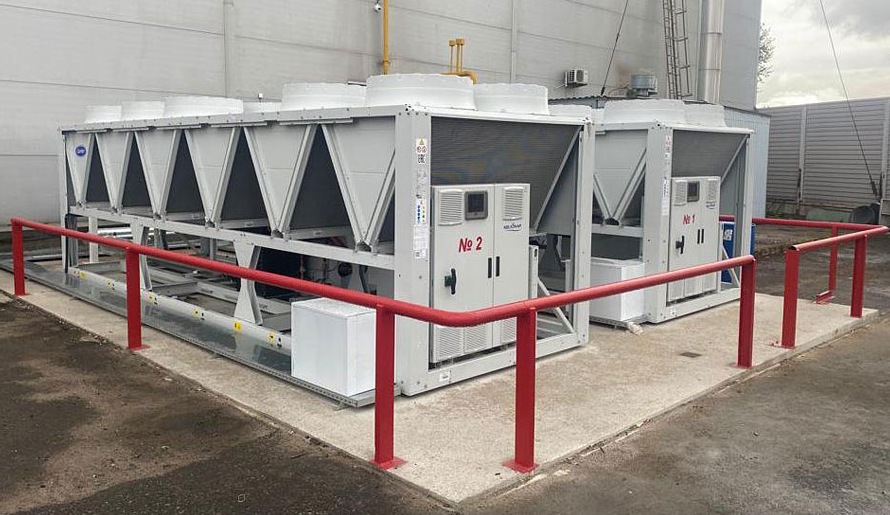

- Чиллеры воздушного охлаждения — для установки на кровле или в цеху.
- Чиллеры водяного охлаждения — для стабильной работы.
- Бесконденсаторные чиллеры — для размещения в подвале, с отводом тепла через выносные конденсаторы или драйкулеры.
На Chiller-bim доступны бесконденсаторные чиллеры, выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.
Критерии выбора для технических специалистов
Выбор чиллера — это не просто подбор мощности, а системное решение.
1. По типу производства
| ПРОИЗВОДСТВО | РЕКОМЕНДАЦИИ |
|---|---|
|
Литьё мелких деталей |
Чиллеры со спиральными компрессорами, точность ±0.5 °C |
|
Массовое литьё (авто, упаковка) |
Винтовые чиллеры, N+1 резерв |
|
Высокоточное литьё (оптика, медицина) |
Чиллеры с прецизионным контролем, водяного охлаждения |
2. По режиму работы
- Круглосуточный режим — винтовые компрессоры, водяное охлаждение.
- Сезонный или временный запуск — спиральные, воздушное охлаждение.
- Высокие требования к шуму — бесконденсаторные чиллеры.
3. По условиям монтажа
- Ограниченное пространство — бесконденсаторные модели.
- Высокая температура в цеху — водяные чиллеры.
- Временные линии — аренда чиллера.
Эксплуатационное обслуживание: Практические рекомендации
Правильное обслуживание — залог стабильной работы и долгого срока службы.
1. График ТО
| ПАРАМЕТР | ИНТЕРВАЛ | ДЕЙСТВИЕ |
|---|---|---|
|
Визуальный осмотр |
Ежемесячно |
Проверка на утечки, шум, вибрацию |
|
Очистка теплообменников |
Каждые 3 месяца |
Воздушные — сжатым воздухом, водяные — химическая промывка |
|
Замена фильтров |
Каждые 6 месяцев |
Фильтры теплоносителя, воздушные фильтры |
|
Замена масла (винтовые) |
Каждые 8 000 часов |
Анализ вязкости, кислотности |
|
Калибровка датчиков |
Каждые 12 месяцев |
Температура, давление |
2. Контроль качества теплоносителя
- pH — 7.5–8.5.
- Жёсткость — < 5°dH.
- Загрязнение — отсутствие механических частиц.
3. Профилактика утечек
- Регулярная проверка фланцев, соединений.
- Использование электронных детекторов.
- Установка датчиков протечки в зоне установки.
Дополнительные услуги для производственных объектов
1. Помощь в проектировании
Если вы не уверены в выборе оборудования или схемы, специалисты «Нормал Вент» могут:
- Подобрать чиллер по нагрузке.
- Предложить оптимальную схему подключения.
- Подготовить техническое решение с расчётами.
2. Аудит имеющихся проектов
Если линия работает нестабильно, поможет аудит имеющихся проектов. Специалисты:- Проверят соответствие оборудования нагрузкам.
- Проанализируют режимы работы.
- Предложат меры по оптимизации.
3. Сервисное обслуживание
Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:
- Плановые выезды.
- Диагностику.
- Устранение неисправностей.
- Отчётность.
4. Ремонт чиллеров
При выходе из строя компрессора или гидравлического блока — ремонт чиллеров в сервисных центрах «Нормал Вент» позволяет восстановить работу за 7–14 дней.Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.
Нужен чиллер, который повысит качество литья и сократит время цикла? Получить КП
