Охлаждение для медицинских и спортивных объектов — особенности выбора оборудования

В современной промышленности система кондиционирования воздуха становится неотъемлемой частью обеспечения комфортных условий работы оборудования и персонала. Особенно высокие требования предъявляются к качеству воздуха и параметрам микроклимата в таких специфичных помещениях как больницы, спортивные комплексы и другие промышленные объекты. В данной статье мы детально разберем основные аспекты проектирования и эксплуатации систем охлаждения для этих объектов, опираясь на практический опыт и актуальные нормативы.

Требования к системе кондиционирования воздуха в медицинских учреждениях

В медицинских учреждениях кондиционирование — это часть инфекционного контроля. Воздух должен быть не просто прохладным, а предсказуемо чистым, стабильным по параметрам и защищённым от обратного потока.

Ключевые требования:

Независимость систем — каждое функциональное здание (хирургия, терапия, реанимация) должно иметь отдельную систему вентиляции.
Прямой приток и вытяжка — запрещено использовать рециркуляцию без предварительной очистки.
Избыточное давление в чистых зонах — операционные, палаты интенсивной терапии должны находиться под избыточным давлением по отношению к коридорам и грязным зонам.
Резервирование — системы в критичных зонах (ОР, ИВЛ) должны работать по схеме N+1.
Автономность — при остановке одной системы остальные продолжают работать.

Пример: в операционной +10–15 Па относительно коридора, в палате инфекционного отделения — до –15 Па для удержания воздушного потока внутри.

Любое нарушение баланса давления может привести к заносу инфекции. Поэтому системы оснащаются датчиками давления, автоматическими заслонками и системой диспетчеризации.

Нормы воздухообмена в медицинских учреждениях

Объём приточного воздуха строго регламентирован СанПиН 1.2.3685-21, СП 1.3.7.2630-10 и СП 54.13330.2016.

Помещение	Кратность воздухообмена (1/ч)	Минимальный расход на 1 чел. (м³/ч)
Операционная	12–15	160
Палата интенсивной терапии	10–12	120
Родильное отделение	8–10	80
Поликлиника (приёмные)	4–6	60
Лаборатория	8–10	100
Аптека	3–4	—
Коридоры	3	—

Важно: в операционных и реанимационных отделениях весь воздух должен быть приточным, без рециркуляции. Допускается рециркуляция только при условии двухступенчатой фильтрации (F7 + H13) и объёмом не более 30% от общего притока.

Регулирование температуры в медицинских учреждениях

Температурный режим — не просто комфорт, а фактор, влияющий на метаболизм пациентов, стабильность оборудования и хранение лекарств.

Помещение	Температура, °C	Относительная влажность, %
Операционная	20–24	40–60
Палата интенсивной терапии	22–25	45–60
Палата общая	20–24	40–60
Родильное отделение	22–26	50–60
Лаборатория	18–22	40–60
Аптека	15–20	40–60
Серверная	18–22	40–55

Особенности:

В операционных — стабильность температуры ±0.5 °C.
В серверных — запрещено резкое охлаждение, возможна конденсация.
В аптеках — запрещено УФ-облучение от кондиционеров.

Для поддержания таких параметров используются прецизионные кондиционеры (CRAC) или фанкойлы с точным управлением, подключённые к централизованному чиллеру.

Санитарно-эпидемиологические требования к кондиционированию воздуха в поликлинике

Поликлиника — зона массового пребывания людей, включая больных с инфекционными заболеваниями. Здесь особенно важна профилактика воздушно-капельного распространения патогенов.

Основные требования:

Фильтрация класса F7 на притоке, H13 — в критичных зонах (приёмные врачей, рентген).
Запрет на рециркуляцию в зонах с высоким риском (инфекционные кабинеты).
Частая очистка воздуховодов — не реже 1 раза в 6 месяцев.
Контроль за влажностью — чтобы исключить рост плесени в теплообменниках.
Автоматическое отключение при превышении уровня CO₂ (более 1000 ppm).

Решение: использование систем с умными датчиками качества воздуха и автоматической подстройкой расхода в зависимости от загрузки очереди.

Важность чистоты воздуха в больницах

Загрязнённый воздух в больнице — прямой путь к внутрибольничным инфекциям (ВБИ). По данным ВОЗ, до 15% госпитализированных пациентов сталкиваются с ВБИ, и в 20–30% случаев источник — воздух.

Источники загрязнения:

Пыль в воздуховодах.
Микробная плёнка на оросительных камерах.
Плесень в дренажных поддонах.
Попадание наружного воздуха с выхлопами.

Меры по обеспечению чистоты:

Герметичные воздуховоды (класс A по EN 12237).
Фильтры класса H13 (HEPA) в операционных и ИВЛ.
UV-C обеззараживание в приточных установках.
Ежемесячная диагностика систем вентиляции.
Системы контроля качества воздуха (PM2.5, CO₂, VOC).

Важно: при проектировании нужно избегать участков с застойным воздухом. Скорость в воздуховодах — не менее 1.5 м/с, чтобы предотвратить оседание пыли.

Выбор и проектирование охлаждения системы для больницы

Система охлаждения для больницы должна быть надёжной, тихой и легко обслуживаемой.

Типы чиллеров

Чиллеры водяного охлаждения — предпочтительны для крупных больниц. Высокий COP (до 6.5), низкий шум, стабильная работа. Подключаются к градирне, требуют химводоподготовки.

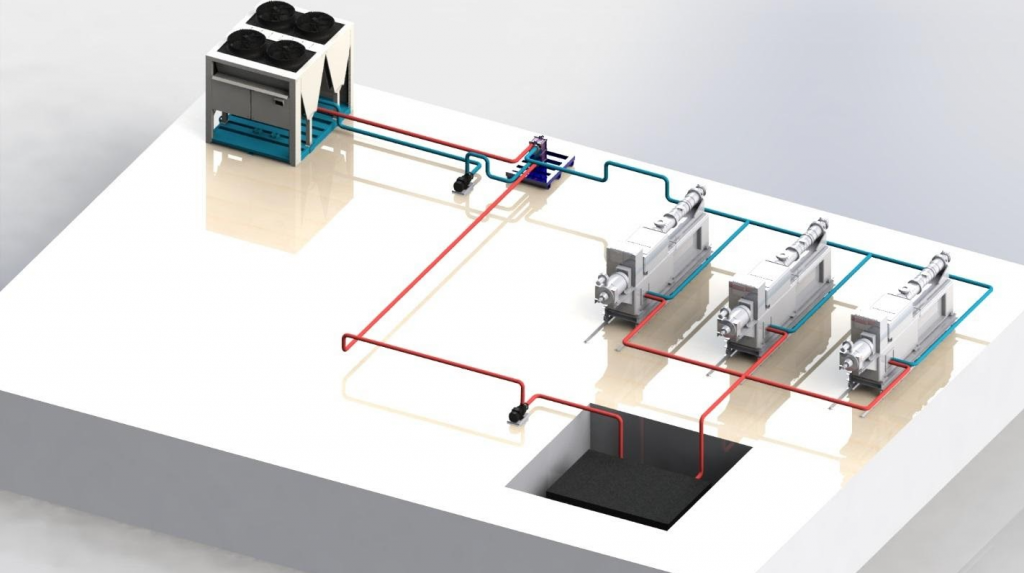

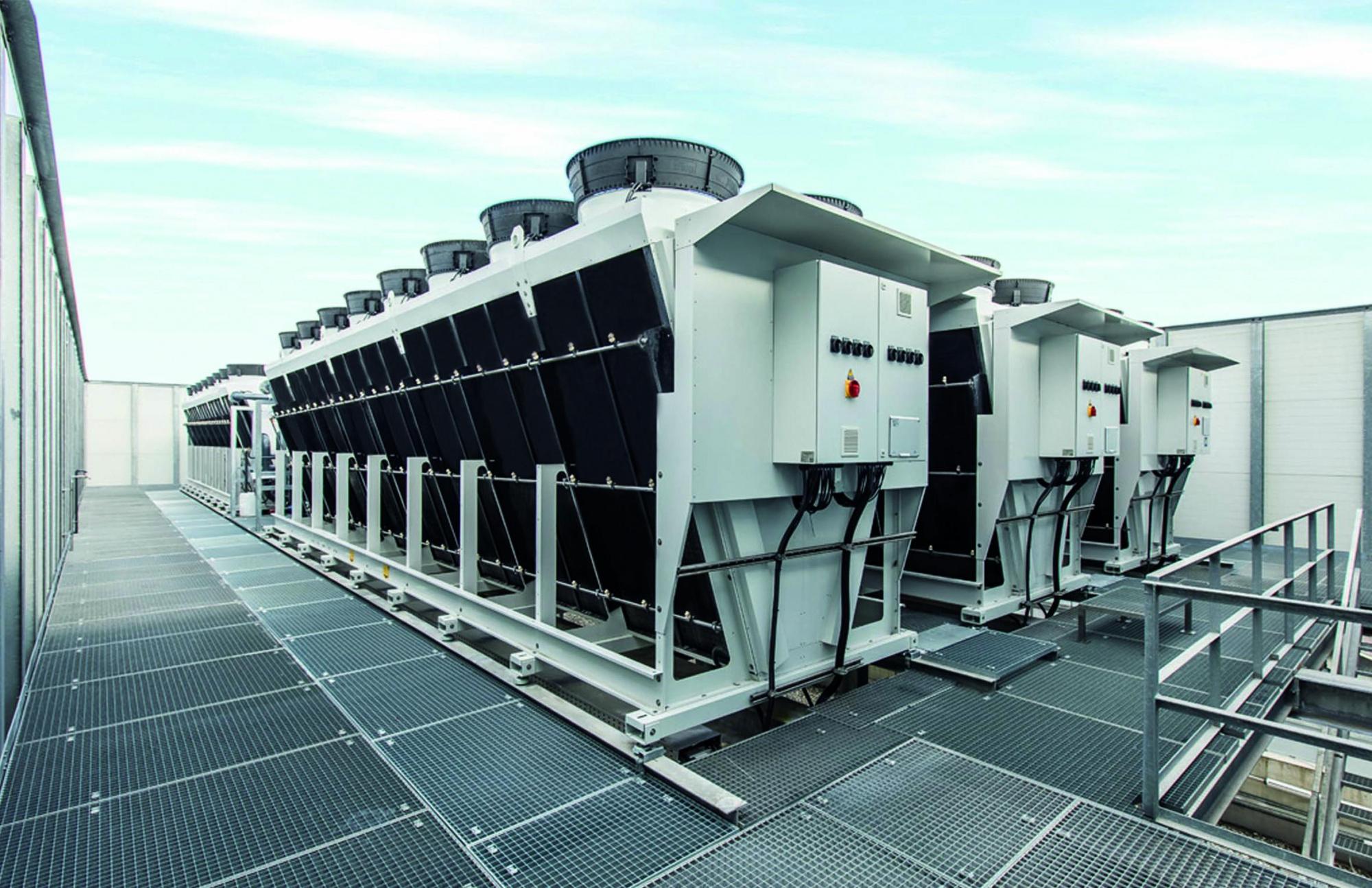

Бесконденсаторные чиллеры — идеальны для реконструкций. Устанавливаются в подвале, тепло отводится через выносные конденсаторы или драйкулеры, размещённые вне зоны видимости и слышимости.

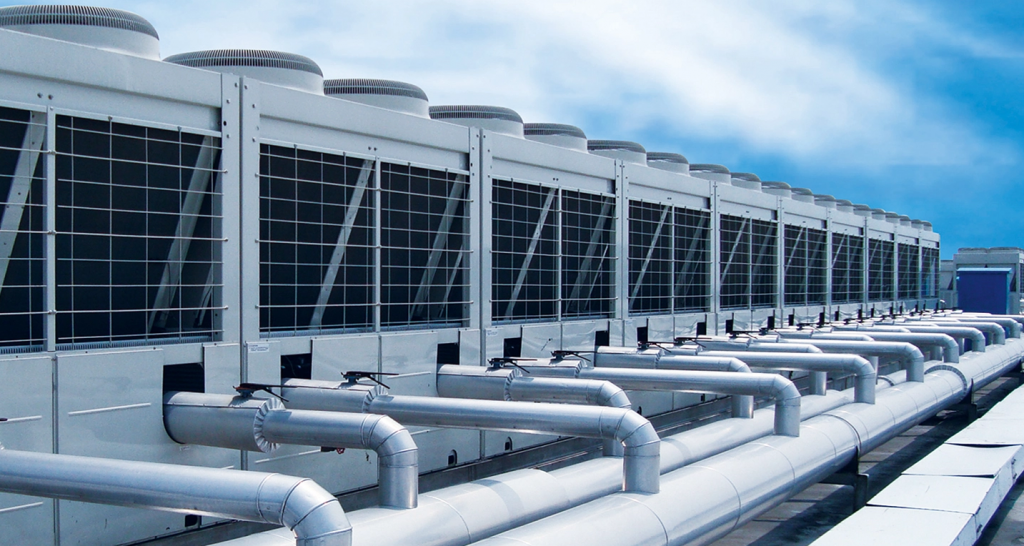

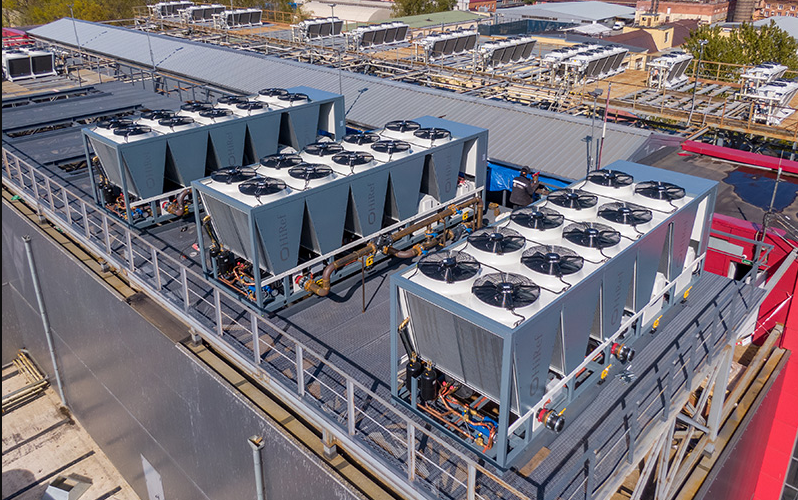

Чиллеры воздушного охлаждения — для небольших поликлиник, если есть свободное место на кровле и нет ограничений по шуму.

На Сhiller-bim представлены чиллеры водяногои воздушного охлаждения, а также бесконденсаторные модели с винтовыми и спиральными компрессорами — от 50 до 2000 кВт.

Особенности проектирования

N+1 резерв для критичных зон.
Разделение контуров — отдельно для оперблоков, серверных, административных помещений.
Использование BIM-моделей при проектировании — чтобы избежать коллизий с трубопроводами, электрикой и вентиляцией. На Chiller-bim доступны 3D-модели оборудования в форматах Revit и IFC.
Аудит имеющихся проектов — если модернизируется старая система, важно проверить состояние трубопроводов, насосов и автоматики перед подключением нового чиллера.

Особенности холодоснабжения спортивных объектов

Спортивные комплексы — это зоны с высокой плотностью людей, резкими изменениями нагрузки и жёсткими требованиями к комфорту.

Основные вызовы:

Высокая тепловая нагрузка от людей — до 200 Вт на человека при активности.
Большие объёмы помещений — высота потолков в залах 8–12 м.
Переменная загрузка — от 10% в будни до 100% на соревнованиях.
Требования к шуму — в залах для единоборств, плавания — тишина критична.

Пример: спортзал 1000 м², высота 10 м, вместимость 500 человек. Тепловыделения от людей — 100 кВт. Плюс освещение, солнечная радиация, оборудование.

Решения:

Чиллеры с инверторным управлением — для плавного регулирования под нагрузку.
Фанкойлы с EC-двигателями — низкое энергопотребление, тихая работа.
Системы диспетчеризации — для программирования графиков в зависимости от расписания тренировок.

Особенности холодоснабжения ледовых объектов

Ледовые арены — это не просто спорт, а сложный технологический процесс, где система охлаждения отвечает за состояние льда, а не только за комфорт зрителей.

Основные контуры:

Контур охлаждения льда — рассол (рассол на основе гликоля или хладагент) циркулирует по трубам в бетонной плите.
Контур кондиционирования воздуха — борьба с туманом, поддержание температуры в зале.
Контур деоснаждения — предотвращение конденсата на стенах и потолке.

Ключевые параметры

Параметр	Значение
Температура льда	–5.5 °C (хоккей), –8.5 °C (фигурное катание)
Температура в зале	12–16 °C
Относительная влажность	35–45%
Температура рассола	–12 °C
Холодопроизводительность (на 1 м² льда)	80–120 Вт/м²

Пример: арена 1800 м² → холодопроизводительность 144–216 кВт только на лёд. Плюс 200–300 кВт на кондиционирование зала.

Оборудование

Винтовые чиллеры — основа системы. Высокая надёжность, работа 24/7.
Рассольные насосы — с регулированием расхода.
Система автоматики — контроль температуры льда, влажности, давления в контурах.

В каталоге доступны чиллеры с винтовыми компрессорами, рассчитанные на низкие температуры и длительную работу.

Выбор и проектирование охлаждения системы для спортивных объектов

Проектирование

Точный расчёт нагрузки — с учётом графика посещаемости.
Резервирование — особенно для ледовых арен.
Помощь в проектировании — от подбора оборудования до расчёта гидравлики.
Сервисное обслуживание — регулярная диагностика, замена фильтров, контроль герметичности.

Для временных мероприятий, выставок или при ремонте основного оборудования подойдёт аренда чиллера — гибкое решение без капитальных затрат.
