Обзор линейки чиллеров Normal Vent: воздушные vs водяные модели

Для инженеров, проектировщиков и технических специалистов выбор чиллера — это не просто подбор мощности. Это системное решение, зависящее от архитектуры объекта, климатических условий, требований к шуму и эксплуатационных расходов. Группа компаний «Нормал Вент», основанная в 2002 году, предлагает полную линейку чиллеров под собственными торговыми марками, включая модели с воздушным и водяным охлаждением, как со спиральными, так и с винтовыми компрессорами.

Разберём, чем отличаются эти решения, в каких условиях они работают лучше и какие цифры стоит учитывать при проектировании.

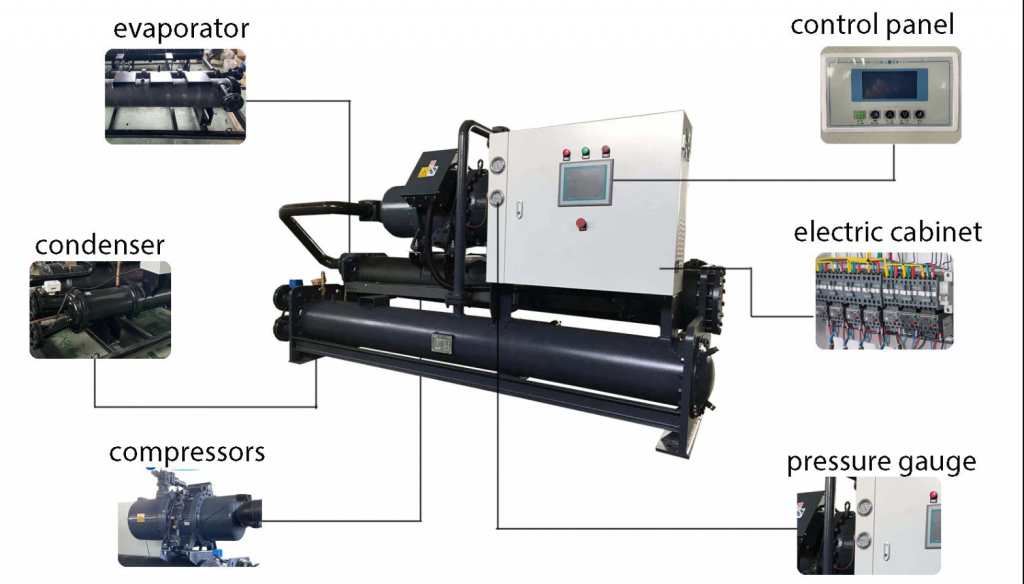

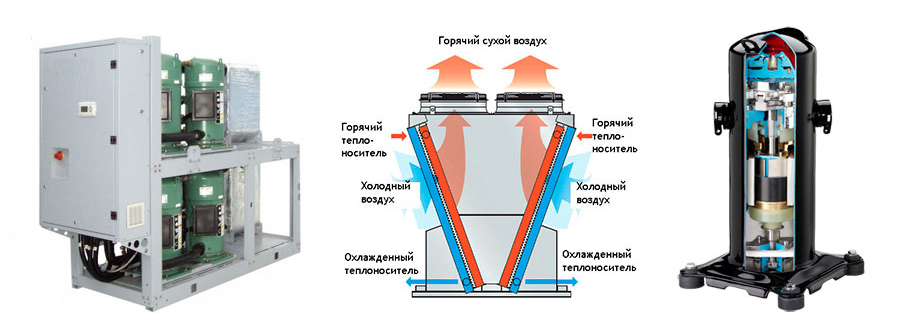

Чиллер с водяной системой охлаждения

Чиллеры водяного охлаждения — выбор для объектов, где важна стабильность, энергоэффективность и низкий уровень шума. Они не отводят тепло в атмосферу напрямую, а передают его воде, которая охлаждается в градирне или теплообменнике.

Конструкция и принцип работы

• Испаритель — охлаждает воду до 7/12 °C.
• Компрессор — сжимает хладагент.
• Конденсатор — отдаёт тепло воде, которая подаётся в градирню.
• Градирня — охлаждает воду за счёт испарения и теплообмена с воздухом.

Такая схема обеспечивает стабильную температуру конденсации, что критично для поддержания высокого COP.

Преимущества

• Высокая энергоэффективность — COP до 6.8 при +35 °C наружного воздуха.
• Низкий уровень шума на объекте — весь шум сосредоточен на градирне, которая может быть удалена от зоны пребывания людей.
• Стабильная работа в жаркий период — эффективность не падает при высокой наружной температуре.
• Подходит для крупных объектов — ЦОД, бизнес-центры, промышленные комплексы.

Недостатки

• Требуется градирня, насосная, химводоподготовка — увеличивает капитальные затраты.
• Риск обледенения в зимний период — особенно на открытых градирнях.
• Высокие требования к обслуживанию — контроль за качеством воды, промывка теплообменников.

На Chiller-bim представлены чиллеры водяного охлаждения со спиральными и винтовыми компрессорами, в диапазоне от 50 до 2500 кВт. Это позволяет подобрать решение под любой масштаб — от небольшого офиса до крупного промышленного комплекса.

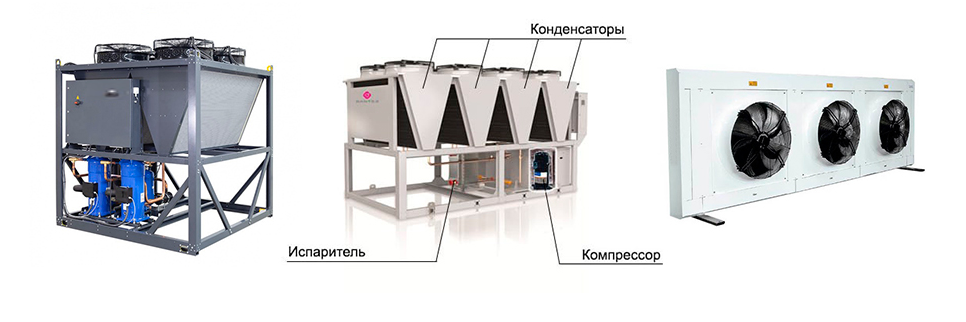

Чиллер с воздушной системой охлаждения

Чиллеры воздушного охлаждения — это наиболее распространённый тип. Они отводят тепло непосредственно в атмосферу через вентиляторы, установленные на корпусе.

Конструкция и принцип работы

• Испаритель — забирает тепло из воды.
• Компрессор — сжимает хладагент.
• Конденсатор с вентиляторами — охлаждает пар хладагента за счёт потока воздуха.
• Вентиляторы вращаются, создавая принудительный обдув.

Такие чиллеры устанавливаются на кровле, в технических дворах или на земле.

Преимущества

• Простота монтажа — не требуют градирни и насосной станции.
• Быстрый запуск — готовы к работе сразу после подключения.
• Сниженные капитальные затраты — на 20–30% дешевле водяных систем.
• Гибкость в размещении — можно установить на кровле, в технической зоне.

Недостатки

• Зависимость от наружной температуры — при +38 °C и выше эффективность падает.
• Высокий уровень шума — 80–85 дБ(А), что недопустимо в жилых зонах.
• Загрязнение теплообменников — пыль, пух, насекомые снижают эффективность.
• Требуют свободного доступа воздуха — расстояние до стен: минимум 1.5 м.

На Chiller-bim доступны чиллеры воздушного охлаждения как со спиральными, так и с винтовыми компрессорами, что позволяет подобрать решение под любой режим работы.

Сравнение чиллеров воздушного и водяного охлаждения Normal Vent

Вывод: воздушные чиллеры — выбор для быстрого и экономичного решения. Водяные — для объектов, где важна стабильность и энергоэффективность.

Воздушное охлаждение: преимущества и особенности

Чиллеры с воздушным охлаждением — это оптимальное решение для многих типов объектов.

Где они незаменимы?

• Объекты без доступа к водоснабжению — в промышленных зонах, на окраинах городов.
• Реконструкции — когда нет возможности установить градирню.
• Временные решения — строительные площадки, выставки, сезонные объекты.
• Объекты с ограниченным бюджетом — снижение CAPEX.

Особенности исполнения

• Спиральные компрессоры — до 200 кВт, высокий COP на частичных нагрузках.
• Винтовые компрессоры — от 150 кВт, плавное регулирование, ресурс 100 000+ часов.
• Инверторное управление — снижает пусковой ток и повышает энергоэффективность.

Пример: чиллер 600 кВт с винтовым компрессором и инвертором — COP 6.4, потребление 94 кВт. При нагрузке 40% — потребление 39 кВт (COP 6.1)

Для временных задач, таких как пиковые нагрузки летом или ремонт основного оборудования, подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.

Водяное охлаждение: технические решения

Чиллеры водяного охлаждения — это выбор для объектов, где важна предсказуемость и эффективность.

Ключевые технические особенности

• Стабильная температура конденсации — +32/27 °C независимо от наружной температуры.
• Высокий COP — до 6.8 при +35 °C.
• Низкий уровень шума на объекте — шум градирни можно вынести за пределы зоны комфорта.
• Возможность free cooling — в межсезонье использовать градирню для охлаждения воды без запуска компрессора.

Применение

• Центры обработки данных (ЦОД) — круглосуточная работа, высокая точность.
• Бизнес-центры — стабильный микроклимат, энергоэффективность.
• Промышленные объекты — где недопустимы перебои в охлаждении.

На chiller-bim.ru представлены чиллеры водяного охлаждения с возможностью комплектации винтовыми и спиральными компрессорами, что позволяет подобрать решение под любой режим работы.

Холодопроизводительность и потребляемая мощность

Холодопроизводительность и потребляемая мощность — ключевые параметры при выборе оборудования.

Примеры моделей Normal Vent

Примечание: потребляемая мощность указана при номинальных условиях (ISO 5149). В реальных условиях зависит от температуры наружного воздуха, загрязнённости теплообменников, качества электросети.

Коэффициенты эффективности COP и EER

Энергоэффективность — один из главных критериев выбора чиллера.

COP (Coefficient of Performance)

COP — отношение холодопроизводительности к потребляемой мощности.

Пример: чиллер 500 кВт, COP 6.5 → потребление 77 кВт. При COP 5.5 — потребление 91 кВт. Разница — 14 кВт, или 123 000 кВт·ч/год, что при тарифе 5 руб/кВт·ч — 615 000 руб/год.

EER (Energy Efficiency Ratio)

EER — аналог COP, но для стандартных условий. Часто используется в международных стандартах.

SEER (Seasonal Energy Efficiency Ratio)

SEER учитывает работу на частичных нагрузках. Для чиллеров с инверторным управлением он выше на 10–15%.

Интеграция в проект: BIM, аудит и помощь в проектировании

Выбор чиллера — это не только технический, но и проектный процесс.

Использование BIM-моделей при проектировании

На Chiller-bim доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

Для сложных объектов, особенно с плотной застройкой инженерных систем, это становится критичным.

Аудит имеющихся проектов

Если проект уже реализован, но возникают вопросы по эффективности или перегрузке оборудования, поможет аудит имеющихся проектов. Специалисты проанализируют тепловые потоки, состояние оборудования и предложат меры по оптимизации.

Помощь в проектировании

Для новых объектов — помощь в проектировании: подбор оборудования, расчёт трубопроводов, выбор автоматики.

Сервисное обслуживание

Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Выезд инженера.
• Диагностику.
• Устранение неисправностей.
• Отчётность.
