Обслуживание чиллеров: когда и что нужно проверять? График ТО

Для инженеров, проектировщиков и технических специалистов, отвечающих за эксплуатацию систем охлаждения, чиллер — не просто оборудование, а критически важный узел, от которого зависит работа всего объекта. Его отказ может остановить производство, испортить продукцию, нарушить микроклимат в серверной или вызвать дискомфорт в торговой зоне. При этом большинство неисправностей не возникают внезапно — они развиваютя постепенно, и при системном подходе к обслуживанию их можно предотвратить.

Разберём, когда и что нужно проверять, как составить график технического обслуживания (ТО), что входит в плановое ТО и какие последствия ждут, если пренебречь регламентом.

Рекомендации по периодичности технического обслуживания

Частота ТО зависит от типа компрессора, условий эксплуатации и нагрузки.

Базовый регламент

Важно: при работе в агрессивной среде (промышленные зоны, высокая влажность) интервалы сокращаются в 1.5–2 раза.

Факторы, влияющие на частоту ТО:

• Режим работы — круглосуточная эксплуатация требует более частого обслуживания.
• Климат — пыль, соль, влажность ускоряют износ.
• Качество электросети — перепады напряжения увеличивают нагрузку на компрессор.
• Тип чиллера — винтовые модели требуют более сложного обслуживания, чем спиральные.

На сайте Сhiller-bim представлены чиллеры воздушного и водяного охлаждения, как со спиральными, так и с винтовыми компрессорами, а также бесконденсаторные модели, выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.

Что включает плановое техническое обслуживание

Плановое ТО — это регулярная, заранее запланированная процедура, проводимая по графику. Она включает все работы из базового регламента, но с более глубокой диагностикой.

Типовой перечень работ при плановом ТО:

• Замер тока и напряжения.
• Анализ вибрации (для винтовых).
• Проверка герметичности системы.

• Промывка испарителя под давлением.

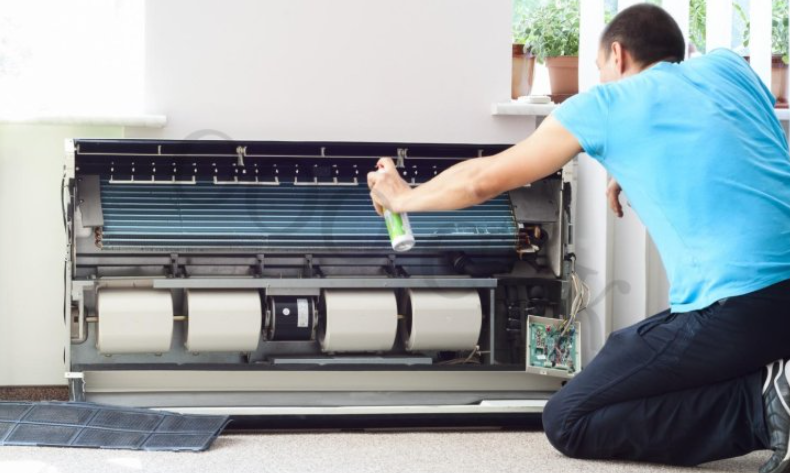

• Чистка конденсатора с помощью щёток или сжатого воздуха.

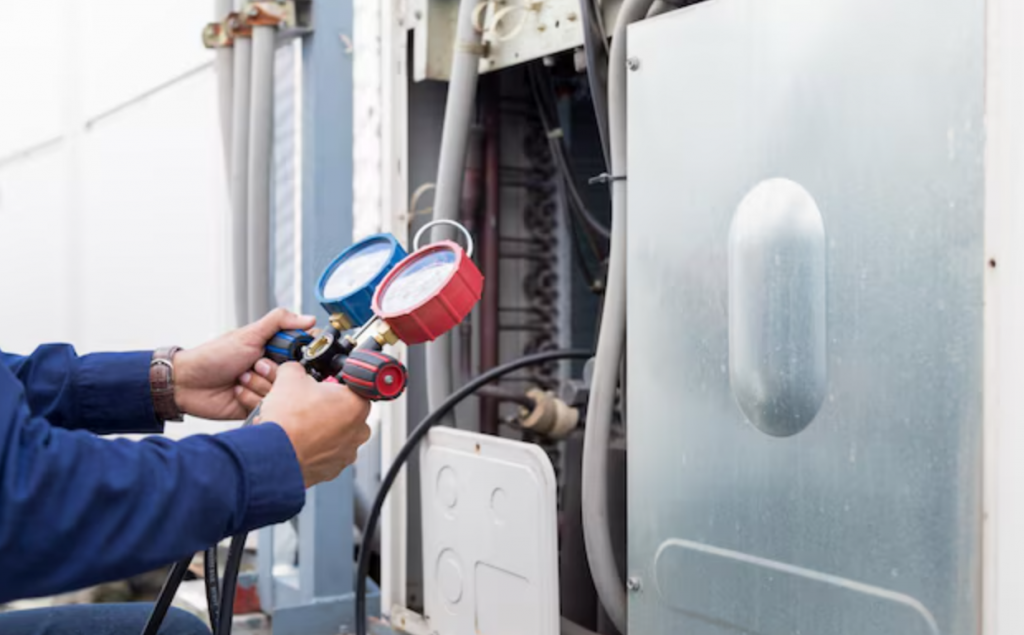

• Проверка на утечки (электронный детектор, мыльный раствор).
• Дозаправка при потере более 10%.

• Фильтр-осушитель.
• Воздушные фильтры (если есть).
• Масляные фильтры (для винтовых).

• Тестирование аварийных режимов.
• Обновление ПО (если требуется).
• Проверка связи с BMS.

Плановое ТО проводится 1–2 раза в год, в зависимости от нагрузки. Для объектов с круглосуточной эксплуатацией — каждые 6 месяцев.

Что влияет на стоимость работ по диагностике чиллеров?

Стоимость диагностики и ТО зависит от нескольких факторов.

1. Тип чиллера

• Спиральные чиллеры — проще в обслуживании, стоимость ТО ниже на 20–30%.
• Винтовые чиллеры — требуют замены масла, анализа вибрации, более сложной диагностики.

Пример: ТО чиллера 500 кВт:

• Спиральный: 45–55 тыс. руб/год.
• Винтовой: 70–90 тыс. руб/год.

2. Мощность и доступность

• Чем выше мощность — тем больше объём работ.

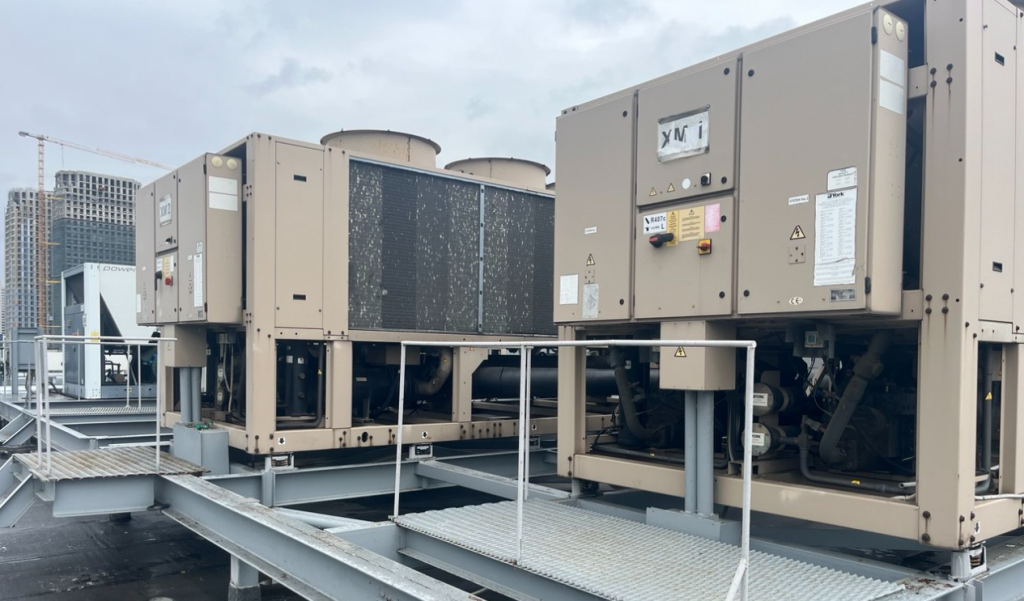

• Установка на кровле, в подвале, в труднодоступном месте — увеличивает стоимость.

3. Состояние оборудования

• Загрязнённый испаритель — требует химической промывки (+30–50 тыс. руб).
• Утечка хладагента — поиск, пайка, вакуумирование, заправка.

4. Срочность

• Аварийный выезд — дороже планового в 1.5–2 раза.

Последствия отсутствия своевременной диагностики

Пренебрежение ТО — это прямой путь к авариям и росту эксплуатационных расходов.

1. Рост энергопотребления

Загрязнённый испаритель или конденсатор снижает COP на 15–25%.

Пример: чиллер 800 кВт, COP падает с 6.2 до 5.0 → потребление растёт с 129 кВт до 160 кВт. Перерасход — 271 000 кВт·ч/год, или 1.35 млн руб при тарифе 5 руб/кВт·ч.

2. Перегрев компрессора

При высокой температуре нагнетания:

• Разрушается масло.
• Образуется кокс в клапанах.
• Возможен заклинивание роторов (винтовые) или спирали (спиральные).

3. Утечка хладагента

Даже 10% потери хладагента снижает производительность на 15–20%. А заправка R134a или R513A стоит 3–5 тыс. руб/кг.

4. Полный выход из строя компрессора

Ремонт винтового блока — 400–800 тыс. руб. Замена спирального компрессора — 30–50% от стоимости чиллера.

Руководство по эксплуатации чиллера

Каждый чиллер должен сопровождаться руководством по эксплуатации — документом, в котором указаны:

• Паспортные данные.
• Регламент ТО.
• Схемы подключения.
• Алгоритмы запуска и остановки.
• Перечень аварийных ситуаций и действий.

Что должно быть в руководстве:

1. Технические характеристики:

   • Холодопроизводительность.
   • Потребляемая мощность.
   • Габариты, масса.
   • Тип хладагента, объём заправки.

2. Инструкция по запуску:

   • Проверка перед включением.
   • Порядок пуска.
   • Первичная диагностика.

3. Регламент ТО:

   • Перечень работ.
   • Интервалы.
   • Список расходников.

4. Аварийные ситуации:

   • Перегрев компрессора.
   • Утечка хладагента.
   • Падение давления масла.

5. Контакты сервисной службы.

   • Перегрев компрессора.
   • Утечка хладагента.
   • Падение давления масла.

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование позволяет заранее прописать логику работы оборудования и встроить руководство в цифровой паспорт здания. На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров — всё для точного проектирования и эксплуатации.

Если проект уже реализован, но нет чёткого понимания, как обслуживать систему, поможет аудит имеющихся проектов. Специалисты проанализируют оборудование, состояние систем и предложат оптимальный регламент.

Для временных задач — например, пиковые нагрузки летом или ремонт основного оборудования — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.
