Для инженеров, проектировщиков и технических специалистов, работающих над крупными объектами — бизнес-центрами, промышленными комплексами, центрами обработки данных, аэропортами — выбор системы охлаждения — это задача, требующая баланса между надёжностью, гибкостью, энергоэффективностью и удобством монтажа. Традиционные решения с одним или двумя крупными чиллерами уступают место модульным системам, где холодопроизводительность наращивается блоками, а отказ одного элемента не останавливает всю систему.
Разберём, как работают модульные чиллеры, в чём их преимущества перед моноблочными аналогами и как BIM-моделирование становится ключом к успешному проектированию сложных объектов.
Что такое модульный чиллер
Модульный чиллер — это не отдельный тип оборудования, а архитектурное решение, при котором несколько автономных чиллеров (модулей) объединяются в единую систему под централизованным управлением.
Принцип работы

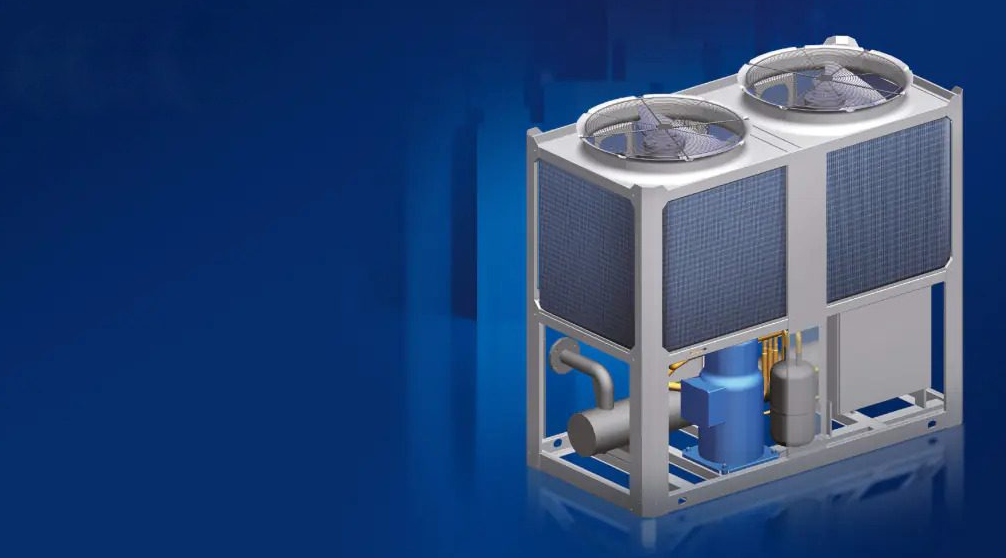

- Каждый модуль — это самостоятельный чиллер со своим компрессором, испарителем, автоматикой.
- Все модули подключены к общему гидравлическому контуру (коллектору).
- Управляющий контроллер координирует работу модулей: включает/выключает, регулирует производительность, распределяет нагрузку.
Пример: система из 4×200 кВт (суммарно 800 кВт). При нагрузке 300 кВт работают два модуля на 100% и один на 50%. COP остаётся высоким.
Отличие от каскадного подключения
- Каскад — несколько чиллеров одного типа, управляемых от одного пульта.
- Модульная система — масштабируемое решение с возможностью поэтапного наращивания мощности, резервирования и оптимизации.
Преимущества модульных чиллеров
Модульные системы предлагают ряд преимуществ, критичных для крупных и ответственных объектов.
1. Плавное регулирование производительности
- Модули включаются постепенно, подстраиваясь под нагрузку.
- Исключаются резкие скачки потребления.
- Поддерживается высокий COP даже при частичной нагрузке.
Пример: при 40% нагрузки моноблочный чиллер работает неэффективно (COP падает на 15–20%), модульная система использует только часть модулей на номинале.
2. N+1 резервирование
- При выходе одного модуля из строя остальные продолжают работать.
- Система сохраняет до 75–80% производительности.
- Позволяет проводить ремонт без остановки процессов.
Применение: ЦОД, серверные, производственные цеха, где простой недопустим.
3. Гибкость и масштабируемость
- Мощность наращивается по мере роста нагрузки.
- Нет необходимости закладывать избыточную мощность на старте проекта.
- Упрощается модернизация.
Пример: бизнес-центр с начальной нагрузкой 600 кВт. Установлено 3×200 кВт. Через 3 года добавлено ещё 2 модуля — итого 1000 кВт.
4. Упрощение монтажа и обслуживания

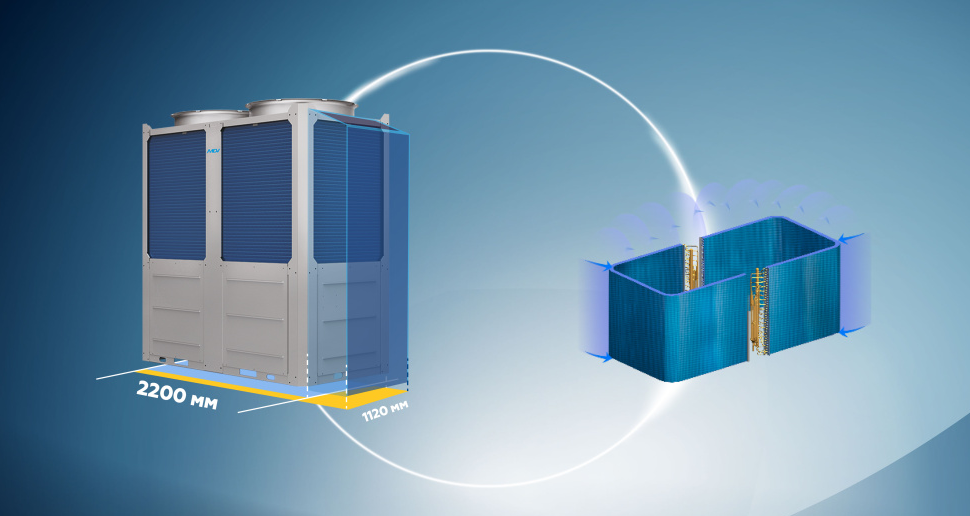

- Модули поставляются в компактных блоках, проходящих в лифты и дверные проёмы.
- Замена или ремонт одного модуля не требует остановки всей системы.
- Каждый модуль обслуживается независимо.
5. Энергоэффективность
- Возможность использования free cooling в межсезонье.
- Интеграция с BMS для оптимизации по графику загрузки.
- Средний SEER — 5.8–6.5 для инверторных моделей.
Типы модульных чиллеров
Модульные системы могут быть построены на базе разных типов чиллеров.
1. Чиллеры воздушного охлаждения
Преимущества:
- Простота монтажа — не требуют градирни.
- Быстрый запуск.
- Низкие капитальные затраты.
Недостатки:
- Зависимость от наружной температуры.
- Высокий уровень шума.
- Загрязнение теплообменников.

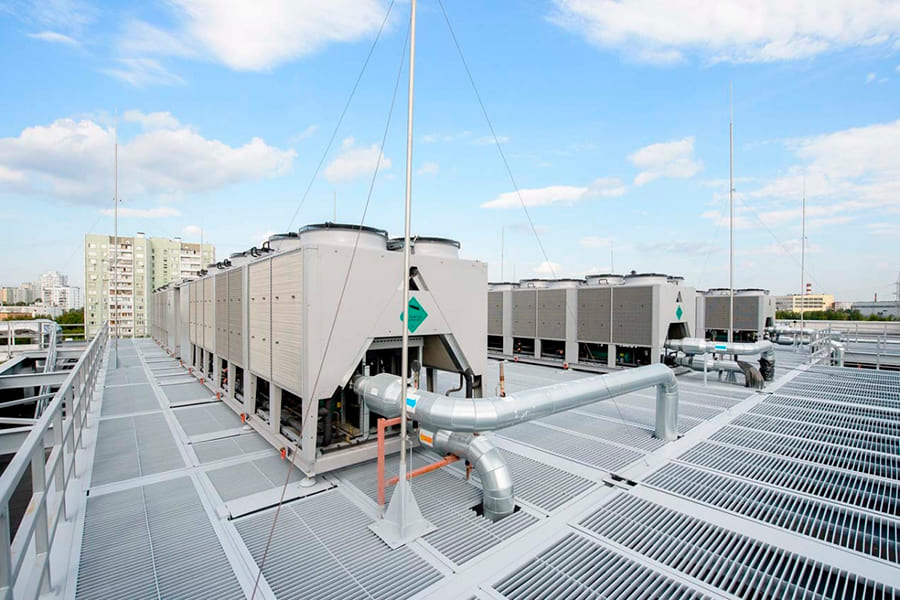

Применение: объекты с доступной кровлей, промышленные зоны.
На Chiller-bim представлены чиллеры воздушного охлаждения как со спиральными, так и с винтовыми компрессорами, что позволяет собрать модульную систему от 50 до 2500 кВт.
2. Чиллеры водяного охлаждения
Преимущества:
- Высокий COP — до 6.8.
- Стабильная работа при высокой наружной температуре.
- Низкий уровень шума на объекте.
Недостатки:
- Требуется градирня, насосная, химводоподготовка.
- Более высокие капитальные затраты.
Применение: ЦОД, бизнес-центры, объекты в жарком климате.
3. Бесконденсаторные чиллеры
Преимущества:
- Можно устанавливать в подвале, техническом этаже.
- Минимальный шум в зоне посетителей.
- Подходит для реконструкций.
Недостатки:
- Потери в трубопроводах — снижение COP на 0.2–0.4.
- Требуется герметичность трассы.
Применение модульных чиллеров
Модульные системы — выбор для объектов, где важны надёжность, масштабируемость и бесперебойная работа.
1. Центры обработки данных (ЦОД)
- Круглосуточная работа.
- Высокая плотность тепловыделений.
- Требование N+1.
- Возможность поэтапного расширения.
Пример: ЦОД 50 000 м², нагрузка 12 МВт. Установлено 24 модуля по 500 кВт. При отказе одного — система продолжает работать на 96% мощности.

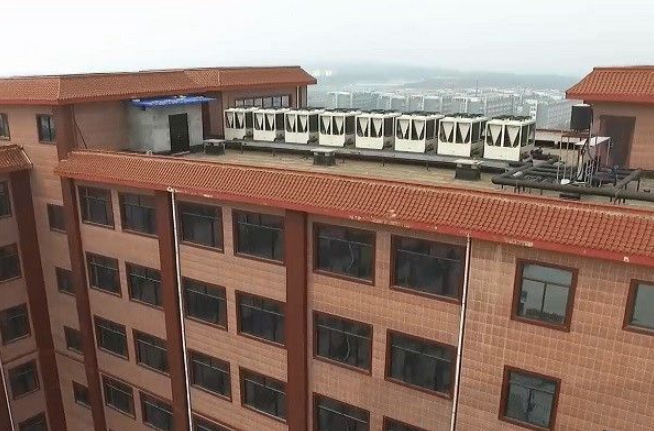

2. Бизнес-центры и ТЦ
- Переменная нагрузка (день/ночь, рабочие дни/выходные).
- Необходимость free cooling в межсезонье.
- Ограничения по шуму.
3. Промышленные комплексы
- Охлаждение оборудования, литьевых форм, процессов.
- Резервирование для бесперебойного производства.
- Возможность подключения к системе рекуперации тепла.
4. Аэропорты и транспортные узлы
- Высокая пиковая нагрузка.
- Сложная архитектура.
- Требования к надёжности.
Расчет и выбор модульного чиллера для конкретного объекта
Выбор модульной системы — это не просто подбор мощности, а системный подход.
1. Определение тепловой нагрузки
- Расчёт по зонам.
- Учёт пиковых и средних нагрузок.
- Коэффициент одновременности (0.7–0.9).
Пример: бизнес-центр 30 000 м² → нагрузка 1 500 кВт.
2. Выбор типа модуля
- По условиям монтажа (кровля, подвал).
- По требованиям к шуму.
- По климату (жаркие регионы — водяные чиллеры).
3. Определение количества модулей
- База: 3–6 модулей.
- Резерв: N+1.
- Мощность одного модуля: 150–500 кВт.
Пример: 1 500 кВт → 4×400 кВт (N+1 резерв).
4. Подбор автоматики
- Централизованный контроллер с интеграцией в BMS.
- Функции: распределение нагрузки, приоритет включения, архив аварий.
Технические особенности модульных чиллеров
1. Компрессоры
- Спиральные — до 200 кВт, высокий COP на частичных нагрузках.
- Винтовые — от 150 кВт, ресурс 100 000–150 000 часов, плавное регулирование.
2. Автоматика
- Modbus, BACnet, Ethernet/IP — для интеграции с BMS.
- Цветной сенсорный экран — на каждом модуле.
- Удалённый доступ — для диагностики и настройки.
3. Гидравлический контур
- Гидравлический разделитель (стрелка) — для разделения контуров.
- Балансировочные клапаны — на каждом модуле.
- Резервные насосы — N+1.

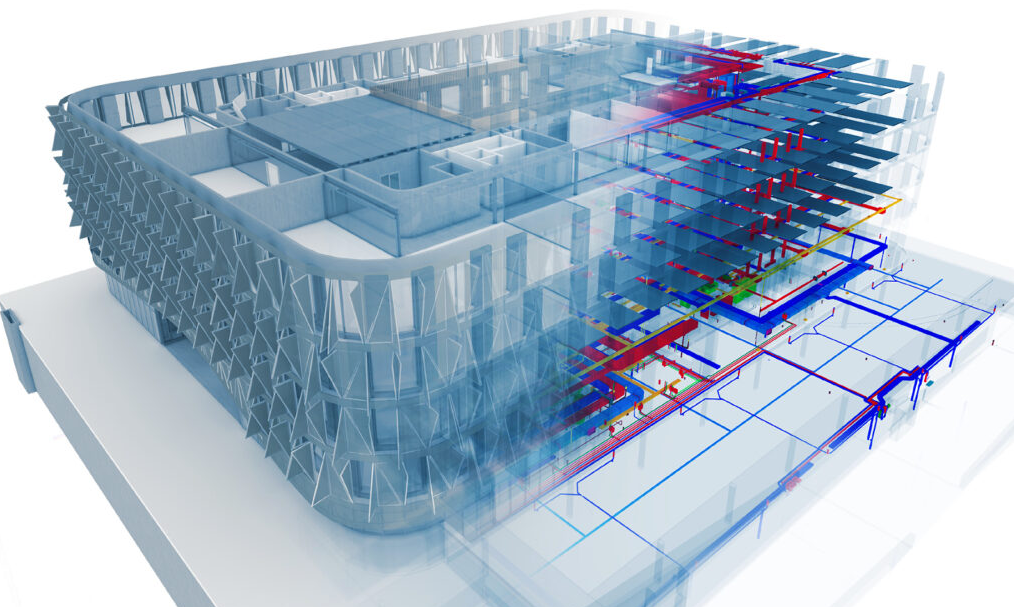

BIM-моделирование: ключ к успешному проектированию крупных объектов
Для сложных объектов с плотной застройкой инженерных систем BIM-моделирование — не опция, а необходимость.
Почему BIM критичен для модульных систем?
- Коллизии — модули, трубопроводы, воздуховоды, кабели проходят в одних и тех же пространствах.
- Монтаж — нужно проверить, пройдёт ли модуль 2×1 м в лифт.
- Обслуживание — оставить 800 мм сбоку для доступа к компрессору.
- Документация — автоматическая генерация чертежей, спецификаций, смет.
Как использовать BIM-моделирование
- Загрузите BIM-модели чиллеров с Chiller-bim в форматах Revit, IFC, STEP.
- Установите их в единую сборку с архитектурной и структурной моделью.
- Запустите clash detection — система найдёт все пересечения.
- Оптимизируйте трассировку, размещение, зоны обслуживания.
- Сформируйте документацию.
На Chiller-bim доступны BIM-модели чиллеров, выносных конденсаторов и драйкулеров — всё для точного проектирования.
Дополнительные услуги для крупных проектов
1. Помощь в проектировании
Если вы не уверены в выборе оборудования или схемы, специалисты «Нормал Вент» могут:
- Подобрать модульную систему по нагрузке.
- Предложить оптимальную схему подключения.
- Подготовить техническое решение с расчётами.
2. Аудит имеющихся проектов
Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:
- Проверят соответствие оборудования нагрузкам.
- Проанализируют режимы работы.
- Предложат меры по оптимизации.
3. BIM-моделирование
Для сложных объектов BIM-моделирование — ключ к отсутствию коллизий и срыву сроков. Мы предоставляем готовые 3D-модели, интегрируемые в любой проект.
4. Сервисное обслуживание
Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:
- Плановые выезды.
- Диагностику.
- Устранение неисправностей.
- Отчётность.

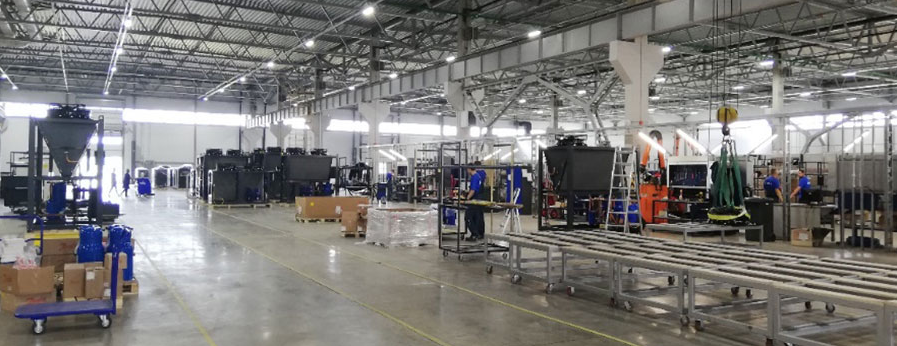

Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.
