Как рассчитать мощность чиллера для холодильной камеры или серверной?

Подбор чиллера для холодильной камеры или серверной — это не просто «взять по площади» или «как у соседа». Это инженерный расчёт, основанный на тепловых потоках, технологических требованиях и условиях эксплуатации. Ошибка в 10–15% может привести к перегреву оборудования, росту энергопотребления на 20–30% или, что ещё хуже, к выходу из строя дорогостоящего серверного парка или порче продукции в камере.

Разберём, как правильно рассчитать мощность чиллера, какие источники тепловыделений учитывать, и как избежать типичных ошибок, знакомых каждому проектировщику.

Что такое тепловая нагрузка?

Тепловая нагрузка — это суммарный объём тепла, который необходимо отвести из помещения за единицу времени. Она измеряется в киловаттах (кВт) и является основой для подбора холодопроизводительности чиллера.

Источники тепловыделений

Тепло в помещении поступает не только от оборудования, но и от множества других факторов.

1. Оборудование

Это основной источник тепла в серверных и холодильных камер (при охлаждении не морозильного режима).

Важно: паспортная мощность оборудования — это потребление, а не тепловыделение. В серверной вся потребляемая электроэнергия превращается в тепло. Если сервер потребляет 5 кВт — он выделяет 5 кВт тепла.

2. Ограждающие конструкции

Тепло проникает через стены, пол, потолок, окна и двери.

Формула:
Q = U × A × ΔT
где:

• Q — теплоприток (Вт)
• U — коэффициент теплопередачи ограждения (Вт/м²·°C)
• A — площадь ограждения (м²)
• ΔT — разница температур внутри и снаружи (°C)

Пример:

• Стена холодильной камеры: U = 0.25 Вт/м²·°C
• Площадь: 50 м²
• ΔT = +30°C (наружная) – (+5°C внутри) = 25°C
• Q = 0.25 × 50 × 25 = 312.5 Вт

3. Вентиляция и инфильтрация

Приточный воздух несёт с собой тепло. Особенно это критично в серверных с высокой кратностью воздухообмена.

Формула:
Q = 0.335 × V × ΔT
где:

• V — объём приточного воздуха (м³/ч)
• ΔT — разница температур наружного и внутреннего воздуха (°C)

Пример:

• V = 5 000 м³/ч
• ΔT = 30 – 22 = 8°C
• Q = 0.335 × 5000 × 8 = 13 400 Вт = 13.4 кВт

4. Освещение

Q = P_осв × A
где P_осв — удельная мощность освещения (Вт/м²)

Пример:

• 20 Вт/м² × 100 м² = 2 000 Вт = 2 кВт

5. Персонал

Q = 150 Вт × N
где N — количество человек

Пример:

• 150 Вт × 5 чел = 750 Вт

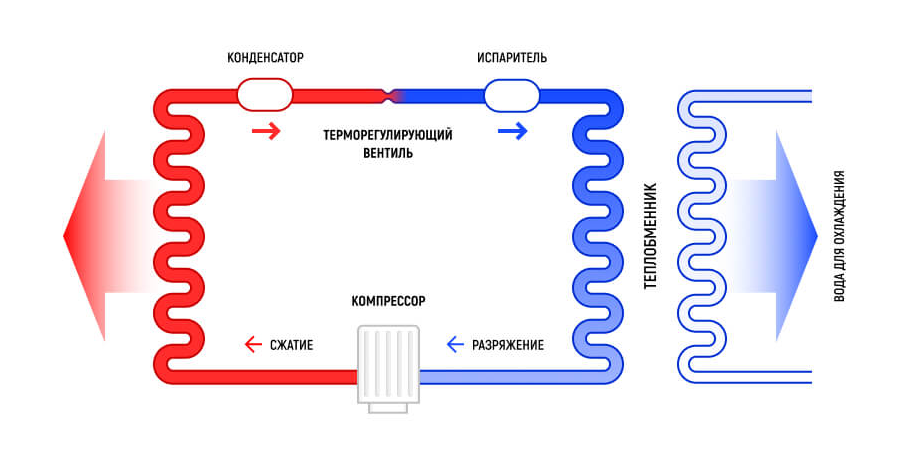

Расчет охлаждения чиллера

После определения всех теплопритоков их суммируют и добавляют запас.

Шаг 1: Суммирование тепловыделений

Шаг 2: Добавление запаса

• Запас мощности — 10–15% для компенсации пиковых нагрузок и будущего расширения.
• Резервирование (N+1) — если требуется бесперебойная работа.

Пример:
64.35 кВт × 1.15 = 74.0 кВт

Шаг 3: Выбор типа чиллера

Для серверной 74 кВт подойдёт:

• Один чиллер 80 кВт с винтовым компрессором.
• Два чиллера 40 кВт каждый (каскад, N+1).

Рекомендации:

• Для серверных — чиллеры водяного охлаждения (стабильная температура, низкий шум).
• Для холодильных камер — чиллеры воздушного охлаждения или бесконденсаторные, если шум критичен.

На сайте Chiller-bim представлены чиллеры водяного и воздушного охлаждения, как со спиральными, так и с винтовыми компрессорами, в диапазоне от 50 до 2500 кВт. Это позволяет подобрать решение под любой масштаб.

Ошибки при расчётах мощности чиллера

Даже опытные проектировщики допускают ошибки, которые приводят к недооценке нагрузки.

1. Игнорирование теплопритоков через ограждения

Особенно критично для холодильных камер. Недооценка изоляции или коэффициента U приводит к перегреву.

Решение: использовать точные данные по конструкции стен, потолка, пола.

2. Забвение о вентиляции

Приточный воздух — один из самых мощных источников тепла. Особенно в серверных с высокой кратностью воздухообмена.

Решение: всегда учитывать объём притока и наружную температуру.

3. Отсутствие запаса мощности

Проект рассчитан точно под текущую нагрузку, но при добавлении серверов или расширении камеры система не справляется.

Решение: добавлять 10–15% запаса. Для критичных объектов — N+1 резерв.

4. Неправильный выбор типа чиллера

Установка воздушного чиллера на кровле в южном регионе без учёта падения COP при +40 °C.

Решение: для жарких регионов — водяные чиллеры или бесконденсаторные с выносными конденсаторами в тени.

5. Неправильный учёт коэффициента одновременности

Не все серверы работают на 100% одновременно. Коэффициент одновременности — 0.7–0.85.

Пример: 50 серверов по 1 кВт = 50 кВт. С учётом коэффициента 0.8 — 40 кВт.

Калькулятор холодопроизводительности чиллера

Хотя точный расчёт требует индивидуального подхода, можно использовать упрощённые формулы для предварительной оценки.

Формула для серверной

Q = (P_серв + P_осв) × 1.15 + Q_вент + Q_огр

где:

• P_серв — суммарная мощность серверов (кВт)
• P_осв — мощность освещения (кВт)
• Q_вент — теплоприток от вентиляции (кВт)
• Q_огр — теплоприток через ограждения (кВт)
• 1.15 — запас мощности

Формула для холодильной камеры

Q = (U × A × ΔT + P_осв × A + Q_инф) × 1.2

где:

• U, A, ΔT — как выше
• P_осв — удельная мощность освещения
• Q_инф — инфильтрация через двери (обычно 10–20% от Q_огр)
• 1.2 — запас (включая резерв)

Калькулятор охлаждения объема

Иногда требуется быстро оценить мощность по объёму — например, для временного охлаждения.

Удельная нагрузка по объёму

Пример: серверная 200 м³ → 200 × 100 = 20 кВт (предварительно).

Важно: это оценка. Точный расчёт — только по тепловым потокам.

Дополнительные услуги для точного подбора

1. Помощь в проектировании

Если вы не уверены в расчётах или схеме подключения, специалисты «Нормал Вент» могут:

• Подобрать чиллер по нагрузке.
• Предложить оптимальную схему (водяной, воздушный, бесконденсаторный).
• Подготовить техническое решение с расчётами.

2. Аудит имеющихся проектов

Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:

• Проверят соответствие оборудования нагрузкам.
• Проанализируют режимы работы.
• Выявят скрытые дефекты монтажа.
• Предложат меры по оптимизации.

3.BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

4.Аренда чиллера

Для временных задач — например, пиковые нагрузки летом, ремонт основного оборудования или запуск нового производства — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.

Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.

Нужен точный расчёт для вашего объекта? Получить КП
