Выбор чиллера — это не просто вопрос холодопроизводительности. Для инженеров, проектировщиков и технических специалистов ключевой критерий — энергоэффективность. Особенно в условиях растущих тарифов на электроэнергию и требований к энергетическим классам зданий (BREEAM, LEED, класс «А» по энергопотреблению). Чиллеры класса А и выше — это не маркетинг, а конкретные цифры: COP выше 6.0, SEER выше 5.5, стабильная работа на частичных нагрузках и окупаемость за 3–5 лет.
Разберём, какие факторы определяют энергоэффективность, как интерпретировать классы, и как рассчитать реальную выгоду от выбора высококлассного оборудования.
Факторы, влияющие на энергоэффективность
Энергоэффективность чиллера — это не единичный параметр, а результат взаимодействия нескольких систем. Даже самый современный чиллер будет потреблять на 20–30% больше, если его неправильно подключить или не обслуживать.
1. Тип компрессора
Компрессор — «сердце» чиллера. Его КПД напрямую влияет на COP.
| Тип компрессора | Средний COP (номинал) | COP на частичной нагрузке (40–70%) | Примечание |
| Спиральный (инвертор) | 6.0–6.4 | 6.5–6.8 | Лучший выбор для переменных нагрузок |
| Спиральный (ступенчатый) | 5.8–6.2 | 5.2–5.5 | Эффективен на полной нагрузке |
| Винтовой (инвертор) | 6.0–6.5 | 5.8–6.3 | Для мощных систем, стабильная работа |
| Винтовой (ступенчатый) | 5.6–6.0 | 5.0–5.4 | Требует плавного регулирования |
Вывод: для достижения класса А и выше предпочтительны инверторные модели — как спиральные, так и винтовые.
На сайте chiller-bim.ru представлены чиллеры воздушного и водяного охлаждения с инверторным управлением, что позволяет подобрать решение под любой режим работы.
2. Температурный режим
COP напрямую зависит от разницы между температурой испарения и конденсации. Увеличение температуры конденсации на 1 °C снижает COP на 2–3%.
Пример:
- Чиллер 500 кВт, температура конденсации +30 °C → COP 6.4.
- Та же модель, температура +38
°C → COP 5.5.
- Разница — +16% к энергопотреблению.
Решение: использовать чиллеры водяного охлаждения (стабильная температура конденсации) или бесконденсаторные чиллеры с выносными конденсаторами или драйкулерами, размещёнными в зоне с лучшим охлаждением.
3. Качество теплообменников
Загрязнение испарителя или конденсатора на 25% снижает COP на 10–12%. Накипь толщиной 0.5 мм — как утеплитель между хладагентом и водой.
Пример: чиллер 800 кВт с загрязнённым испарителем потребляет на 30 кВт больше. Это 263 000 кВт·ч/год, или 1.3 млн руб при тарифе 5 руб/кВт·ч.
4. Регулирование производительности
Чиллеры с плавным регулированием (инвертор) эффективнее на 15–20%, чем ступенчатые, особенно при нагрузке 40–70% — типичной для офисов, ТЦ, гостиниц.
5. Уровень интеграции и автоматизации
Системы с BMS (Building Management System) могут:
- Снижать производительность ночью.
- Использовать free cooling в межсезонье.
- Оптимизировать работу по графику загрузки.
Это даёт дополнительную экономию 10–15%.
Классы энергоэффективности
В России и ЕС энергоэффективность чиллеров оценивается по стандарту EN 14869, который устанавливает классы на основе SEER (сезонный коэффициент энергоэффективности) и SCOP (сезонный коэффициент производительности).
Таблица классов энергоэффективности для чиллеров (охлаждение)
|
Класс |
SEER |
Пример COP (номинал) |
|
A+++ |
≥ 6.6 |
6.8–7.0 |
|
A++ |
6.1–6.5 |
6.5–6.7 |
|
A+ |
5.6–6.0 |
6.2–6.4 |
|
A |
5.1–5.5 |
5.8–6.1 |
|
B |
4.6–5.0 |
5.4–5.7 |
|
C |
4.1–4.5 |
5.0–5.3 |
Примечание: класс A соответствует COP ≥ 5.8 при номинальных условиях (ISO 5149).
Как достичь класса А и выше?
- Инверторное управление — обязательно.
- Высококачественные компрессоры — спиральные или винтовые с низкими механическими потерями.
- Оптимизированные теплообменники — увеличенная поверхность, антикоррозийное покрытие.
- Эффективная автоматика — адаптивное управление под нагрузку.
- Качественная сборка — герметичность, отсутствие утечек хладагента.
На Сhiller-bim доступны чиллеры водяного охлаждения со спиральными и винтовыми компрессорами, достигающие класса A+ и A++. Например, модель 400 кВт с инверторным спиральным компрессором имеет COP 6.7 и относится к классу A++.
Расчет окупаемости (ROI) энергоэффективного чиллера и выбор варианта подключения чиллера
Выбор энергоэффективного чиллера — это инвестиция. Чтобы обосновать её, нужно рассчитать срок окупаемости (ROI).
Пример расчёта
Объект: бизнес-центр 25 000 м², нагрузка 1 500 кВт.
|
Параметр |
Стандартный чиллер (класс B) |
Энергоэффективный чиллер (класс A++) |
|---|---|---|
|
Холодопроизводительность |
1500 кВт |
1500 кВт |
|
COP (сезонный) |
5.4 |
6.6 |
|
Потребляемая мощность |
278 кВт |
227 кВт |
|
Годовое энергопотребление (8 760 ч) |
2 435 000 кВт·ч |
1 988 000 кВт·ч |
|
Стоимость электроэнергии (5 руб/кВт·ч) |
12.175 млн руб/год |
9.94 млн руб/год |
|
Капитальные затраты |
28 млн руб |
34 млн руб |
Разница в потреблении: 447 000 кВт·ч/год
Годовая экономия: 2.235 млн руб
Дополнительные затраты: 6 млн руб
Срок окупаемости: 6 / 2.235 ≈ 2.7 года
Вывод: энергоэффективный чиллер окупается за 2.5–3.5 года, после чего даёт чистую экономию.
Выбор варианта подключения
Тип подключения влияет на эффективность и срок окупаемости.

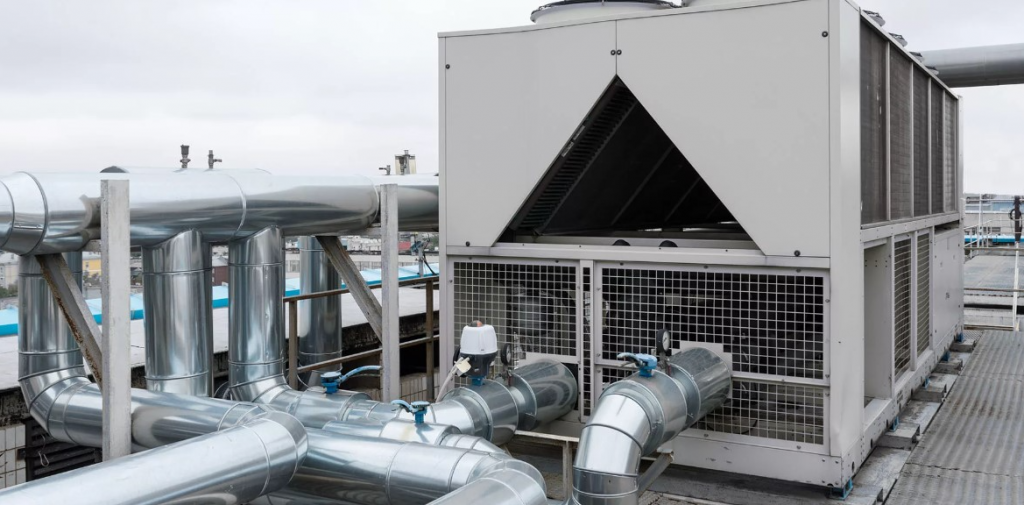

1. Чиллеры воздушного охлаждения
Плюсы:
- Простота монтажа.
- Не требуют градирни.
Минусы:
- Эффективность падает при +35 °C и выше.
- Шум 80–85 дБ(А).
Экономия: ниже на 10–15% по сравнению с водяными.
Применение: объекты с доступной кровлей, промышленные зоны.
На Chiller-bim представлены чиллеры воздушного охлаждения со спиральными и винтовыми компрессорами — от 50 до 2500 кВт.
2. Чиллеры водяного охлаждения
Плюсы:
- Высокий COP — до 6.8.
- Стабильная работа при высокой наружной температуре.
- Низкий уровень шума.
Минусы:
- Требуется градирня, насосная, химводоподготовка.
- Более высокие капитальные затраты.
Экономия: +15–20% к эффективности.
Применение: ЦОД, бизнес-центры, объекты в жарком климате.
3. Бесконденсаторные чиллеры
Плюсы:
- Можно устанавливать в подвале, техническом этаже.
- Минимальный шум в зоне посетителей.
- Подходит для реконструкций.
Минусы:
- Потери в трубопроводах — снижение COP на 0.2–0.4.
- Требуется герметичность трассы.
Применение: объекты в центре города, исторические здания.
На Сhiller-bim доступны бесконденсаторные чиллеры, выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.
Дополнительные выгоды
Выбор энергоэффективного чиллера — это не только экономия на электроэнергии.
1. Соответствие экологическим стандартам
Чиллеры класса А и выше:
- Уменьшают углеродный след.
- Повышают рейтинг здания по BREEAM, LEED.
- Упрощают получение льгот и субсидий.
2. Долгий срок службы
Высококлассное оборудование изготавливается с запасом прочности:
- Винтовые компрессоры — 100 000–150 000 часов.
- Спиральные — 60 000–80 000 часов.
При правильном сервисном обслуживании чиллеры работают 15–20 лет без капитального ремонта.
3. Снижение нагрузки на электросеть
Инверторные модели снижают пусковой ток в 3–4 раза (с 6–7× до 1.5–2×). Это позволяет:
- Установить чиллер на объектах с ограниченной мощностью сети.
- Избежать необходимости в дополнительных трансформаторах.
4. Упрощение проектирования
Для сложных объектов, особенно с плотной застройкой инженерных систем, использование BIM-моделей при проектировании становится критичным. На chiller-bim.ru доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Проверить размещение в помещении.
- Оценить зоны обслуживания.
- Избежать коллизий с другими коммуникациями.
5. Поддержка на всех этапах
Если проект уже реализован, но возникают вопросы по эффективности или перегрузке оборудования, поможет аудит имеющихся проектов. Специалисты проанализируют тепловые потоки, состояние оборудования и предложат меры по оптимизации.
Для новых объектов — помощь в проектировании: подбор оборудования, расчёт трубопроводов, выбор автоматики.
Для временных задач — например, пиковые нагрузки летом или ремонт основного оборудования — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.
