Что такое чиллер с тепловым насосом и как он экономит до 40% энергии?

Подбор чиллера для холодильной камеры или серверной — это не просто «взять по площади» или «как у соседа». Это инженерный расчёт, основанный на тепловых потоках, технологических требованиях и условиях эксплуатации. Ошибка в 10–15% может привести к перегреву оборудования, росту энергопотребления на 20–30% или, что ещё хуже, к выходу из строя дорогостоящего серверного парка или порче продукции в камере.

Разберём, как правильно рассчитать мощность чиллера, какие источники тепловыделений учитывать, и как избежать типичных ошибок, знакомых каждому проектировщику.

Что такое тепловая нагрузка?

Для инженеров, проектировщиков и технических специалистов, отвечающих за обеспечение микроклимата на объекте, вопрос энергоэффективности стоит особенно остро. Традиционные системы кондиционирования и отопления потребляют огромное количество энергии, а затраты на электроэнергию и тепло растут из года в год. Решение есть — чиллер с тепловым насосом, технология, которая позволяет не только охлаждать, но и обогревать помещение, используя до 70% бесплатной энергии из окружающей среды.

Разберём, как работает этот агрегат, в каких случаях он даёт экономию до 40%, и почему это не просто «чиллер с реверсивным клапаном», а полноценная альтернатива котельной.

Как работает чиллер с обогревом

Чиллер с тепловым насосом — это не два устройства в одном, а единая система, способная менять направление потока хладагента и, соответственно, функцию теплообменников.

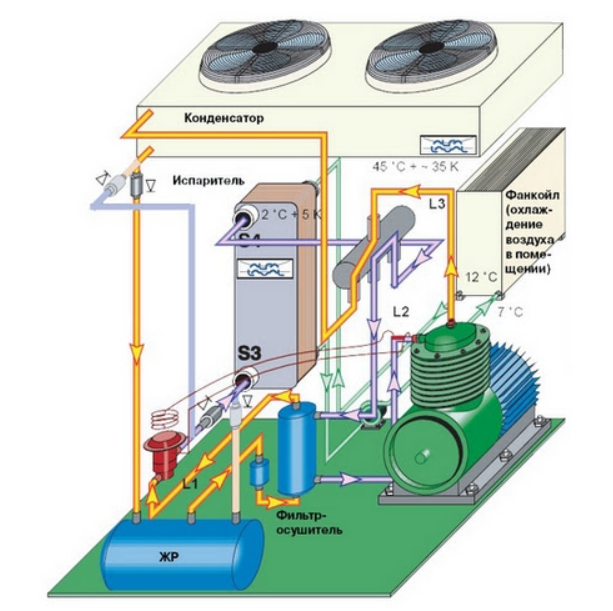

Принцип работы в режиме охлаждения

1. Хладагент испаряется в испарителе, забирая тепло из воды (охлаждение до 7/12 °C).
2. Пар сжимается в компрессоре.
3. Горячий пар поступает в конденсатор, где отдаёт тепло в воздух (через вентиляторы) или воду (в градирню).
4. Жидкий хладагент через ТРВ возвращается в испаритель.

Принцип работы в режиме обогрева (реверсивный цикл)

1. Реверсивный клапан (4-ходовой) меняет направление потока хладагента.
2. Конденсатор становится испарителем — забирает тепло из наружного воздуха.
3. Испаритель становится конденсатором — отдаёт тепло воде, которая подаётся в систему отопления (радиаторы, фанкойлы, тёплый пол).
4. Компрессор сжимает пар, повышая его температуру.

Ключевой момент: чиллер не генерирует тепло, а переносит его из одного места в другое. На 1 кВт затраченной электроэнергии он может перенести 3–4 кВт тепла — отсюда и высокая эффективность.

Разные виды чиллеров с тепловым насосом

Тип чиллера определяет, откуда берётся тепло и как оно отводится.

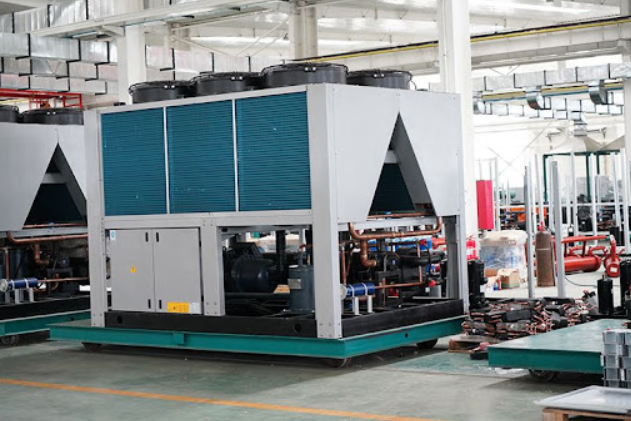

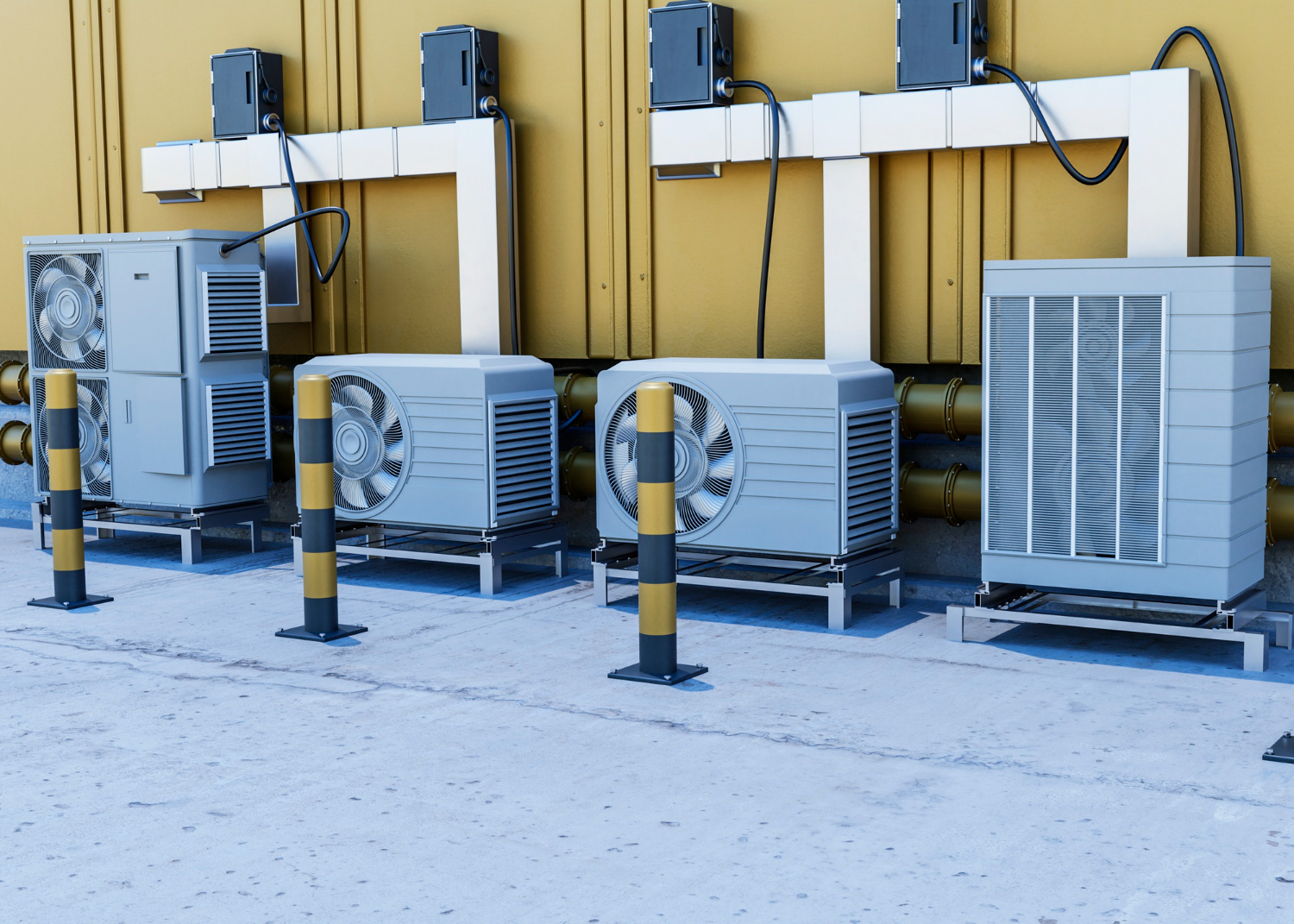

1. Чиллер с воздушным охлаждением и реверсивным циклом

Наиболее распространённый тип. Тепло зимой забирается из наружного воздуха.

Преимущества:

• Простота монтажа — не требует градирни.
• Низкие капитальные затраты.
• Быстрый запуск.

Недостатки:

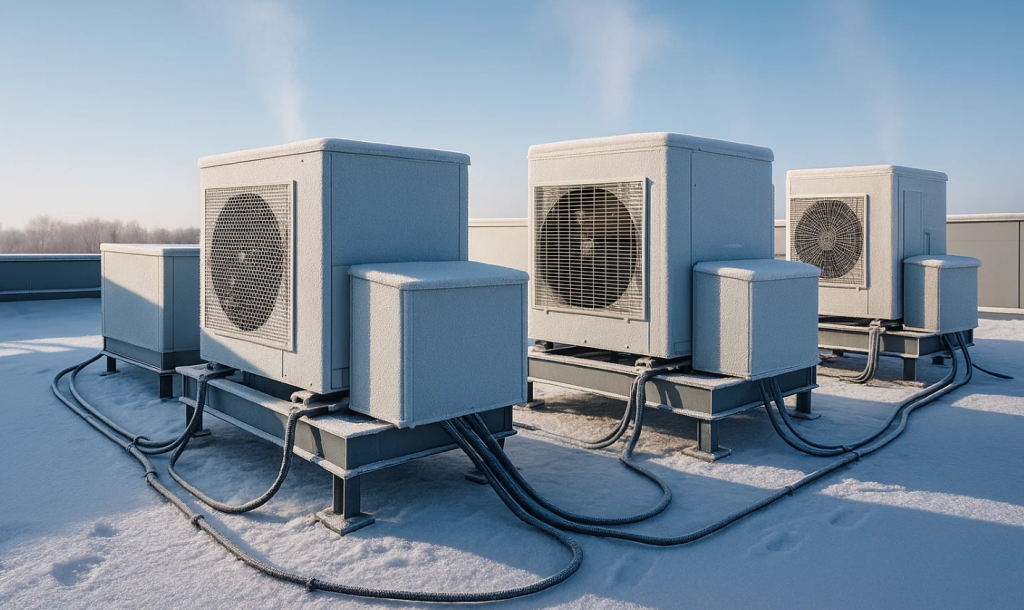

• Эффективность падает при температуре ниже –10 °C.
• Требуется электрический или водяной подогрев испарителя (антифриз).
• Возможен обмерзание теплообменника — нужна периодическая оттайка.

Применение: офисы, ТЦ, гостиницы, жилые комплексы в умеренном климате.

На сайте Chiller-bim представлены чиллеры воздушного охлаждения как со спиральными, так и с винтовыми компрессорами, включая модели с реверсивным циклом.

2. Чиллер с водяным охлаждением и тепловым насосом

Более сложная, но и более эффективная система. В режиме охлаждения тепло отводится в градирню. В режиме обогрева — используется тёплая вода из рекуперативных систем, геотермальных скважин или сбросных потоков.

Преимущества:

• Высокий COP — до 4.5–5.0 в режиме обогрева.
• Стабильная работа при низких температурах.
• Подходит для рекуперации тепла.

Недостатки:

• Высокие капитальные затраты.
• Сложность монтажа и обслуживания.
• Требуется источник «тёплой» воды.

Применение: промышленные объекты, ЦОД, объекты с высоким уровнем рекуперации.

3. Бесконденсаторные чиллеры с тепловым насосом

Чиллер без встроенного конденсатора, подключается к выносному конденсатору или драйкулеру. В режиме обогрева драйкулер работает как испаритель, забирая тепло из воздуха.

Преимущества:

• Можно устанавливать в подвале, техническом этаже.
• Минимальный шум в зоне посетителей.
• Подходит для реконструкций.

Недостатки:

• Потери в трубопроводах — снижение COP на 0.2–0.4.
• Требуется герметичность трассы.

На Chiller-bim доступны бесконденсаторные чиллеры и драйкулеры— всё необходимое для сборки полной системы.

Область применения чиллеров

Чиллеры с тепловым насосом — это универсальное решение, но особенно выгодно их использовать в объектах с круглогодичной нагрузкой на охлаждение и отопление.

1. Офисные здания и бизнес-центры

• Охлаждение летом.
• Обогрев зимой.
• Поддержание температуры в серверных.
• Рекуперация тепла от серверов для отопления.

Экономия: до 35% на отоплении по сравнению с газовым котлом.

2. Гостиницы и жилые комплексы

• Индивидуальный микроклимат в номерах.
• Подогрев воды для ГВС (в комбинации с бойлером).
• Отсутствие внешних блоков на фасаде.

Пример: гостиница 5 звёзд, 200 номеров. Чиллер с тепловым насосом обеспечивает отопление и охлаждение, снижая энергопотребление на 40% по сравнению с раздельными системами.

3. Промышленные объекты

• Охлаждение станков, лазеров, прессов.
• Обогрев цехов.

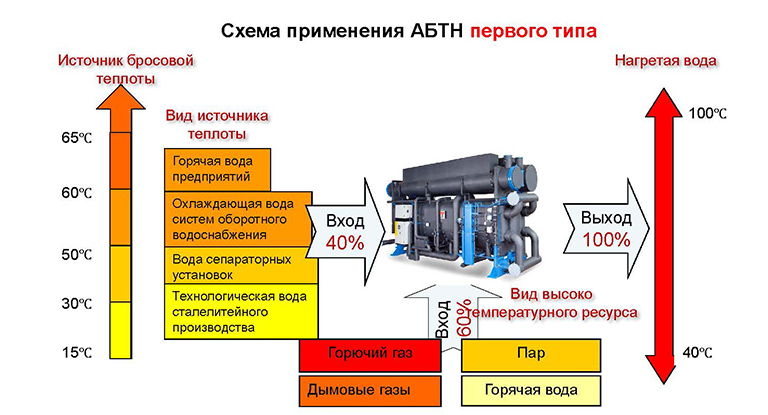

• Рекуперация тепла от производственных процессов.

Пример: литейный цех, где летом требуется охлаждение, а зимой — обогрев. Чиллер с тепловым насосом использует тепло от оборудования для обогрева помещений.

4. Ледовые арены

• Охлаждение льда.
• Обогрев помещения и подогрев воды для затопки.
• Рекуперация тепла от конденсации.

Экономия: до 50% на отоплении по сравнению с котельной.

Эффективность чиллеров

Энергоэффективность — главное преимущество чиллера с тепловым насосом.

Коэффициенты эффективности

Пример: чиллер 500 кВт, COP 4.2 → для выработки 500 кВт тепла потребляет 119 кВт электроэнергии. При использовании электрокотла — потребление 500 кВт. Экономия — 381 кВт, или 3.3 млн кВт·ч/год, что при тарифе 5 руб/кВт·ч — 1.65 млн руб/год.

Сравнение с другими системами

Вывод: чиллер с тепловым насосом — наиболее энергоэффективное решение для крупных объектов.

Подобрать и купить чиллер

Выбор чиллера с тепловым насосом — это комплексная задача, требующая учёта нагрузок, климата, условий монтажа и требований к шуму.

1. Определение нагрузок

• Тепловая нагрузка на отопление (кВт).
• Холодовая нагрузка на охлаждение (кВт).
• Пиковые и средние режимы.
• Требования к температуре воды (отопление, ГВС).

2. Выбор типа чиллера

• Воздушный — для умеренного климата, ограниченного бюджета.
• Водяной — для стабильной работы, рекуперации.
• Бесконденсаторный — для объектов с архитектурными ограничениями.

На Chiller-bim  представлены все три типа — можно подобрать решение под любой сценарий.

3. Интеграция с другими системами

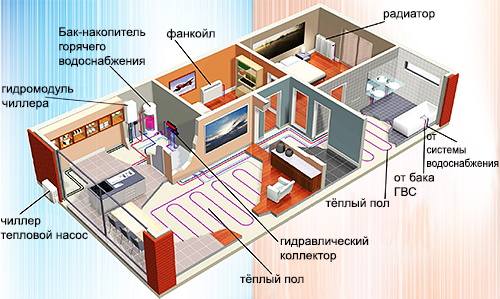

• Подключение к системе отопления (фанкойлы, тёплый пол).
• Интеграция с BMS.
• Резервирование (N+1).

Дополнительные услуги для точного подбора

1. Помощь в проектировании

• Подобрать чиллер по нагрузке.
• Предложить оптимальную схему подключения.
• Подготовить техническое решение с расчётами.

2. Аудит имеющихся проектов

Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:

• Проверят соответствие оборудования нагрузкам.
• Проанализируют режимы работы.
• Предложат меры по оптимизации.

3. BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

4. Сервисное обслуживание

Для поддержания эффективной работы рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Плановые выезды.
• Диагностику.
• Устранение неисправностей.
• Отчётность.
