На промышленных объектах чиллеры — не просто элемент комфорта, а критически важная часть технологического процесса. Отказ системы охлаждения может остановить производственную линию, испортить продукцию, вывести из строя дорогостоящее оборудование. Поэтому при выборе чиллера для завода, ЦОД, фармацевтического производства или металлургического комплекса инженеры ориентируются не на цену, а на надёжность, производительность и соответствие техническим стандартам.
Основные типы промышленных чиллеров

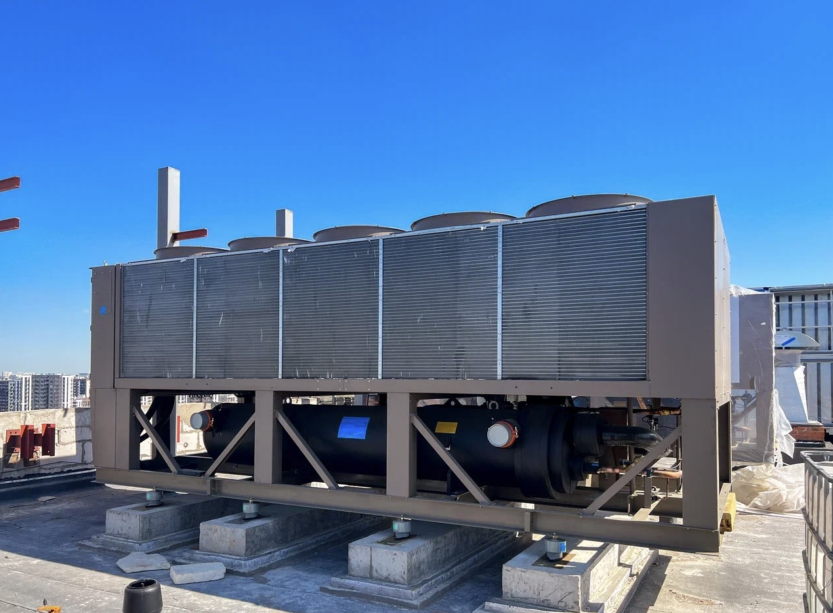

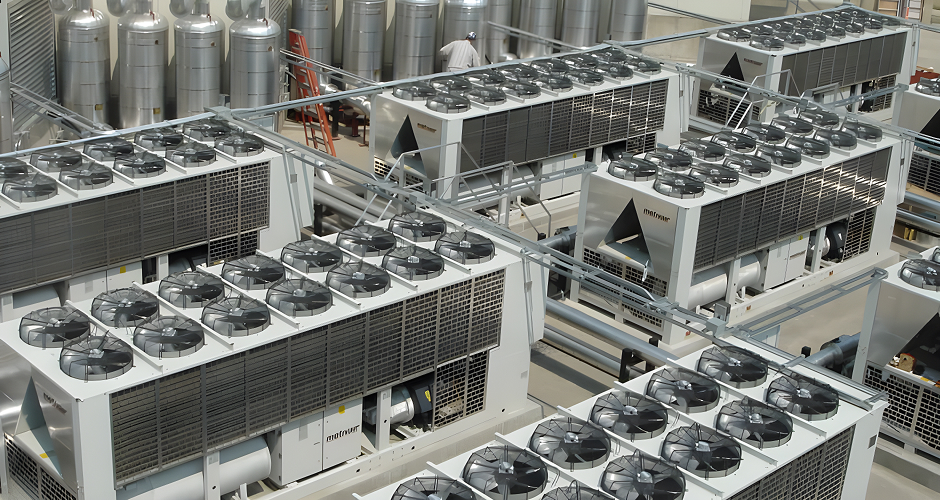

1. Чиллеры воздушного охлаждения
- Не требуют градирни и насосной станции.
- Простота монтажа и запуска.
- Подходят для объектов без централизованного водоснабжения.
- Эффективность падает при высокой наружной температуре (выше +35 °C).
- Высокий уровень шума (80–85 дБ(А)).
- Загрязнение теплообменников пылью, снегом, льдом.
Наиболее распространённый тип. Тепло отводится в атмосферу через вентиляторы, установленные на корпусе или в выносном блоке.
Преимущества:
Недостатки:
Применение: производственные цеха, склады, логистические комплексы, где допустим шум и есть свободное место на кровле.
На Сhiller-bim представлены чиллеры воздушного охлаждения как со спиральными, так и с винтовыми компрессорами, в диапазоне от 50 до 2500 кВт. Модели с винтовыми компрессорами особенно востребованы на объектах с нагрузкой от 200 кВт и выше.
2. Чиллеры водяного охлаждения
Тепло передаётся воде, которая охлаждается в градирне или теплообменнике.
Преимущества:
- Высокая энергоэффективность: COP до 6.8 при +35 °C наружного воздуха.
- Стабильная работа независимо от температуры окружающей среды.
- Низкий уровень шума на объекте.
Недостатки:
- Требуется градирня, насосная, система химводоподготовки.
- Риск обледенения в зимний период.
- Более высокие капитальные затраты.
Применение: ЦОД, фармацевтические производства, пищевая промышленность, объекты в жарком климате.
Пример: чиллер 1200 кВт + градирня 1300 кВт. Температура охлаждённой воды — 32/27 °C. COP — 6.5 при +38 °C наружного воздуха.
3. Бесконденсаторные чиллеры
Чиллер без встроенного конденсатора, подключается к выносному конденсатору или драйкулеру по фреоновым или гликолевым трубопроводам.
Преимущества:
- Можно устанавливать в подвале, техническом этаже, в зоне с ограниченным доступом.
- Минимальный шум в рабочей зоне.
- Подходит для реконструкций и объектов с архитектурными ограничениями.
Недостатки:
- Потери в трубопроводах — снижение COP на 0.2–0.4.
- Требуется герметичность трассы и контроль за заправкой.
- Максимальная длина трассы — 100 м (рекомендуется до 50 м).
Применение: объекты в исторической застройке, производства с высокими требованиями к шуму, объекты с перегруженной кровлей.
В нашем каталоге доступны бесконденсаторные чиллеры с винтовыми и спиральными компрессорами, а также выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.
Охлаждающая мощность. Расчет нагрузки на систему
Недооценка тепловой нагрузки — одна из самых частых ошибок при проектировании. Перегрузка чиллера на 15–20% приводит к перегреву компрессора, росту давления и, в итоге, к выходу из строя.
Источники тепловыделений на промышленном объекте:
- Оборудование — станки, прессы, лазеры, серверы (50–70% нагрузки).
- Освещение — особенно в цехах с высокой плотностью (5–10%).
- Персонал — до 150 Вт на человека (до 5%).
- Солнечная радиация — через остекление и кровлю (10–15%).
- Вентиляция — нагрев воздуха при фильтрации и перемещении (зависит от системы).
Методика расчёта
-
По удельной нагрузке:
- Цеха с оборудованием: 100–150 Вт/м².
- Серверные: 300–600 Вт/м².
- Склады: 30–50 Вт/м².
- Офисные зоны: 60–80 Вт/м².
Пример: цех 2000 м², нагрузка 120 Вт/м² → 240 кВт.
-
По тепловыделениям оборудования:
- Суммируются паспортные данные всех агрегатов.
- Учитывается коэффициент одновременности (обычно 0.7–0.85).
- Добавляются потери в электродвигателях, трансформаторах.
- По измерениям:
- Используются тепловизоры, датчики температуры, анализ потребления.
- Особенно актуально при модернизации.
Рекомендации:
- Запас мощности — 10–15%.
- Для критичных объектов — N+1 резерв.
- При переменной нагрузке — использование инверторных моделей.
Энергоэффективность
На промышленном объекте энергопотребление чиллера может достигать 30–40% от общего расхода электроэнергии. Поэтому выбор энергоэффективного оборудования — не просто экологическая повестка, а прямая экономия.
Ключевые показатели
| ПАКАЗАТЕЛЬ | ОПИСАНИЕ | ПРИМЕР ДЛЯ ПРОМЫШЛЕННОГО ЧИЛЛЕРА |
| COP | Отношение холодопроизводительности к потребляемой мощности | 5.8–6.5 (винтовой, инвертор) |
| EER | Энергоэффективность при стандартных условиях | 5.5–6.0 |
| SEER | Сезонный показатель (с учётом частичных нагрузок) | 5.0–5.8 |
Факторы, влияющие на эффективность
Тип компрессора:- Винтовой (инвертор) — COP 6.0–6.5.
- Спиральный (инвертор) — COP 6.2–6.8 на частичных нагрузках.
Частичная нагрузка: инверторные модели эффективнее на 15–20%, чем ступенчатые.
Качество обслуживания: загрязнённый испаритель снижает COP на 10–15%.
Пример экономии:
Чиллер 500 кВт, COP 6.0 → потребление 83.3 кВт. Чиллер 500 кВт, COP 6.5 → потребление 76.9 кВт. Разница — 6.4 кВт, или 56 000 кВт·ч/год при работе 8 760 часов. При тарифе 5 руб/кВт·ч — 280 000 руб/год.
Условия эксплуатации: технические требования и стандарты
Промышленные чиллеры работают в жёстких условиях: перепады температур, вибрации, пыль, агрессивная среда. Поэтому к ним предъявляются повышенные требования.
Климатическое исполнение
- УХЛ4 — для умеренного и холодного климата, работа при –40 °C.
- Т3 — для тропического климата, до +50 °C.
- Антикоррозийное исполнение — для химических и пищевых производств.
Электропитание
- Напряжение: 380–415 В, 50 Гц (3-фазное).
- Пусковые токи: до 6–7× от номинала (без инвертора).
- Инверторное управление — снижает пусковой ток до 2–3×, что важно для объектов с ограниченной мощностью сети.
Защита и безопасность
Система защиты от:
- Повышенного/пониженного давления.
- Перегрева компрессора.
- Утечки хладагента.
- Обратного потока хладагента.
- ГОСТ Р 51248–2008 (холодильные машины).
- ТР ТС 010/2011 (о безопасности машин).
- ISO 5149 (безопасность систем с хладагентами).
Надежность и обслуживание
Надёжность — главный критерий для промышленного чиллера. Простой на 8 часов может стоить миллионы рублей.
Ресурс компрессоров
| ТИП КОМПРЕССОРА | СРЕДНИЙ РЕСУРС (ЧАСЫ) | УСЛОВИЯ ЭКСПЛУАТАЦИ |
| Винтовой | 100 000–150 000 | При ТО каждые 8 000 часов |
| Спиральный | 60 000–80 000 | При ТО каждые 6 000 часов |
График технического обслуживания
Ежемесячно:
- Проверка давления и температур.
- Диагностика автоматики.
- Контроль уровня масла
- Замена масла и фильтров (винтовые).

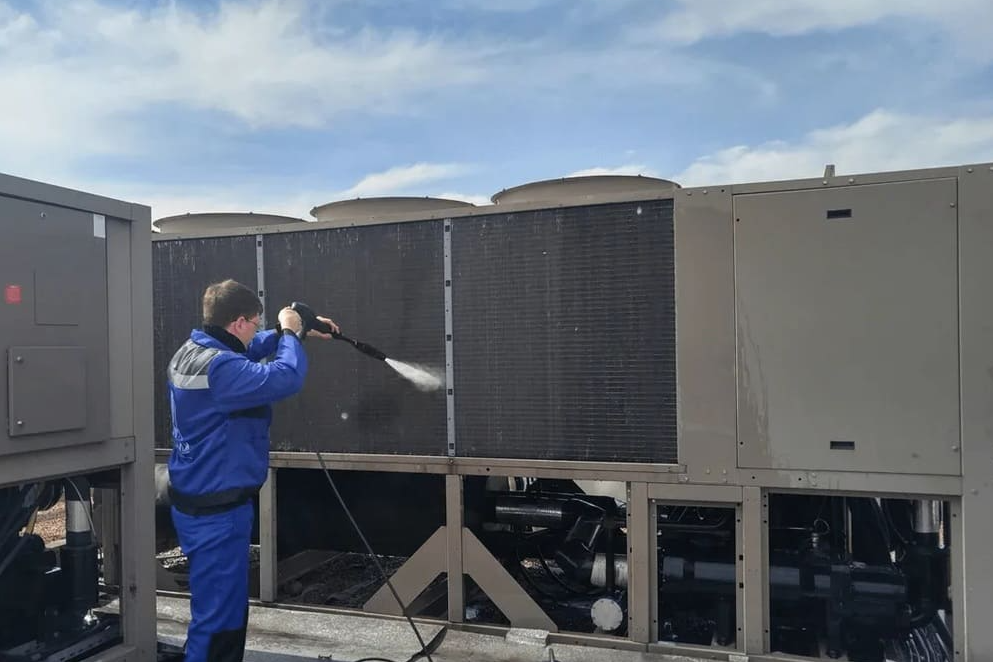

- Очистка испарителя.
- Проверка герметичности трассы.
- Полная диагностика компрессора.
- Контроль вибрации и шума.
Сервисное обслуживание — не роскошь, а необходимость. При нарушении графика ТО ресурс компрессора сокращается в 2–3 раза.
Для объектов с парком оборудования рекомендуется заключать договор на сервисное обслуживание. Это включает выезд инженера, диагностику, устранение неисправностей и отчётность.
При выходе из строя компрессора — ремонт чиллеров на специализированном участке. Винтовые блоки ремонтируются, спиральные — как правило, заменяются.
Управление и автоматизация
Современные промышленные чиллеры — это не просто холодильные машины, а элемент цифровой инфраструктуры.
Системы управления
- Локальная панель: базовый контроль, аварийные сигналы.
- SCADA-интеграция: Modbus, BACnet, CAN.
- Удалённый мониторинг: через web-интерфейс или мобильное приложение.
- Прогнозирующая диагностика: анализ вибрации, температуры, давления для предотвращения аварий.
Возможности автоматизации
- Каскадное управление несколькими чиллерами.
- Плавное регулирование производительности (10–100%).
- Интеграция с системой диспетчеризации.
- Аварийный запуск резервного агрегата.
Для сложных проектов, особенно с плотной застройкой инженерных систем, использование BIM-моделей при проектировании становится критичным. На Chiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Проверить размещение в помещении.
- Оценить зоны обслуживания.
- Избежать коллизий с другими коммуникациями.
Если проект уже реализован, но возникают вопросы по эффективности или перегрузке оборудования, поможет аудит имеющихся проектов. Специалисты проанализируют тепловые потоки, состояние оборудования и предложат меры по оптимизации.
Для временных задач — например, пиковые нагрузки летом или ремонт основного оборудования — подойдёт аренда чиллера. Это позволяет быстро развернуть систему охлаждения без капитальных затрат.
