В пищевой промышленности система охлаждения — это не просто элемент комфорта, а технологическое звено, напрямую влияющее на качество продукции, сроки хранения, безопасность и соответствие санитарным нормам. Отклонение температуры на 1–2 °C может привести к порче партии, росту микрофлоры, нарушению текстуры продукта. Поэтому выбор и эксплуатация чиллеров в этой отрасли требуют особого подхода — с учётом специфики процессов, требований к чистоте и надёжности оборудования.
Разберём, как чиллеры используются на разных этапах пищевого производства, какие требования к ним предъявляются и как BIM-моделирование помогает избежать ошибок на этапе проектирования.

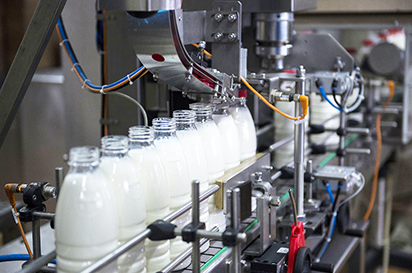

Чиллеры для охлаждения ингредиентов и готовых продуктов
Охлаждение — один из самых распространённых процессов, применяемых сразу после тепловой обработки.
Требования:
- Быстрое охлаждение до +4 °C (для молочных, мясных, рыбных продуктов).
- Поддержание стабильной температуры без перепадов.
- Минимальное время нахождения в зоне риска (+10…+60 °C).
Решения:
- Чиллеры водяного охлаждения с COP до 6.8 — для стабильной работы.
- Пластинчатые теплообменники — для быстрого охлаждения потоков.
- Система free cooling — в межсезонье использовать холодный воздух вместо компрессора.
Пример: линия по производству йогурта — объём 5 000 л/ч. Требуется охладить продукт с +85 °C до +4 °C за 20 минут. Холодопроизводительность — 220 кВт. Подходит чиллер 250 кВт с винтовым компрессором и пластинчатым теплообменником.
На сайте Chiller-bim представлены чиллеры водяного охлаждения как со спиральными, так и с винтовыми компрессорами — от 50 до 2500 кВт.
Замораживание продуктов
Глубокая заморозка — критически важный этап для сохранения структуры, вкуса и срока хранения.
Типы заморозки:
- Туннельная (–35 °C).
- Пластовая (–40 °C).
- Криогенная (до –60 °C, с использованием СО2 или азота).
- Шоковая (быстрая заморозка, скорость кристаллизации > 5 см/ч).
Требования к системе охлаждения:
- Температура рассола до –30 °C.
- Стабильная работа при низких температурах.
- Высокий COP даже в условиях низкого испарения.
Решения:
- Чиллеры с винтовыми компрессорами — выдерживают низкие температуры всасывания.
- Система промежуточного охлаждения — для достижения глубоких температур.
- Рассол на основе пропиленгликоля — безопасен, не токсичен.
Пример: туннельная заморозка рыбы — 800 кВт. Температура рассола –28 °C. Требуется чиллер с винтовым компрессором и системой рекуперации масла.
Холодильное хранение и логистика продуктов
Складская логистика требует точного поддержания температурных режимов.
| ЗОНА | ТЕМПЕРАТУРА | ОСОБЕННОСТИ |
|---|---|---|
|
Охлаждённые продукты |
+2…+4 °C |
Высокая кратность воздухообмена |
|
Морозильные камеры |
–18…–25 °C |
Постоянная нагрузка |
|
Шоковые камеры |
–35 °C |
Пиковые нагрузки |
|
Зрелостные камеры (мясо) |
+0…+2 °C, влажность 85% |
Контроль влажности |
Требования:
- N+1 резерв — для исключения простоя.
- Контроль влажности — во избежание усушки.
- Защита от перепадов температуры при открывании дверей.
Решение: каскадное подключение чиллеров, бесперебойное электропитание, система диспетчеризации.

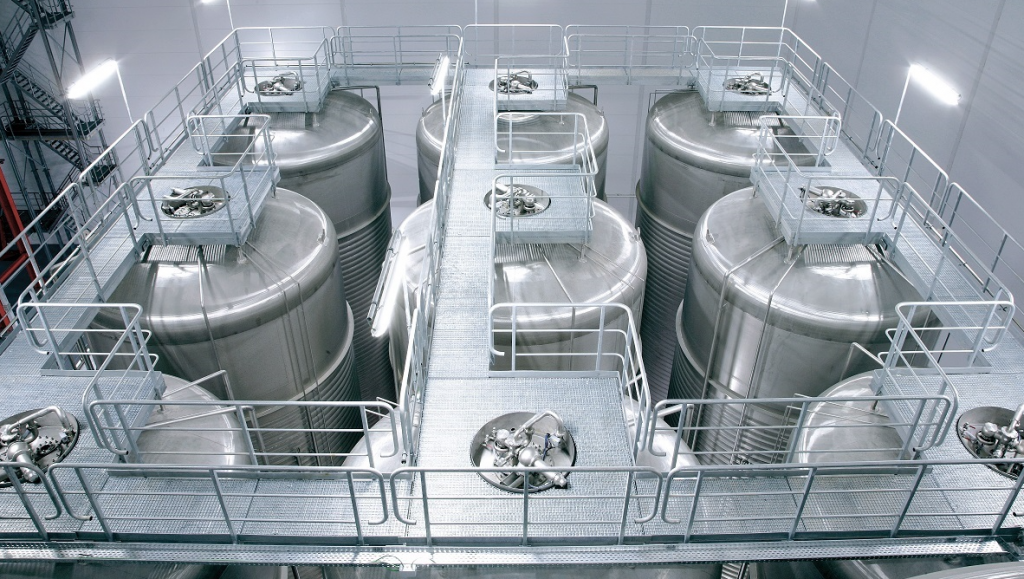

Контроль брожения
В производстве пива, вина, кваса, кисломолочных продуктов температура брожения — ключевой параметр.
Требования:
- Точное поддержание температуры (±0.2 °C).
- Возможность программирования графиков.
- Интеграция с системой управления технологическим процессом (SCADA).
Пример:
- Брожение пива: +8 °C (верховое), +6 °C (нижнее).
- Лагерная выдержка: +1…+2 °C.
Решение: чиллер с прецизионным контролем, подключённый к ферментационным емкостям через пластинчатый теплообменник. Холодопроизводительность — 150–300 кВт.
Производство шоколада и кондитерских изделий
Температура — главный фактор при кристаллизации какао-масла.
Этапы:
- Охлаждение шоколада — с +45 °C до +27 °C.
- Темперирование — выдержка при +32 °C.
- Окончательное охлаждение — до +18 °C.
Требования:
- Плавное регулирование температуры.
- Отсутствие вибрации — для равномерного затвердевания.
- Высокая точность — отклонение более 0.5 °C приводит к «белому налёту».
Решение: чиллер с инверторным управлением, подключённый к системе охлаждения конвейера. Температура воды — 12/18 °C.

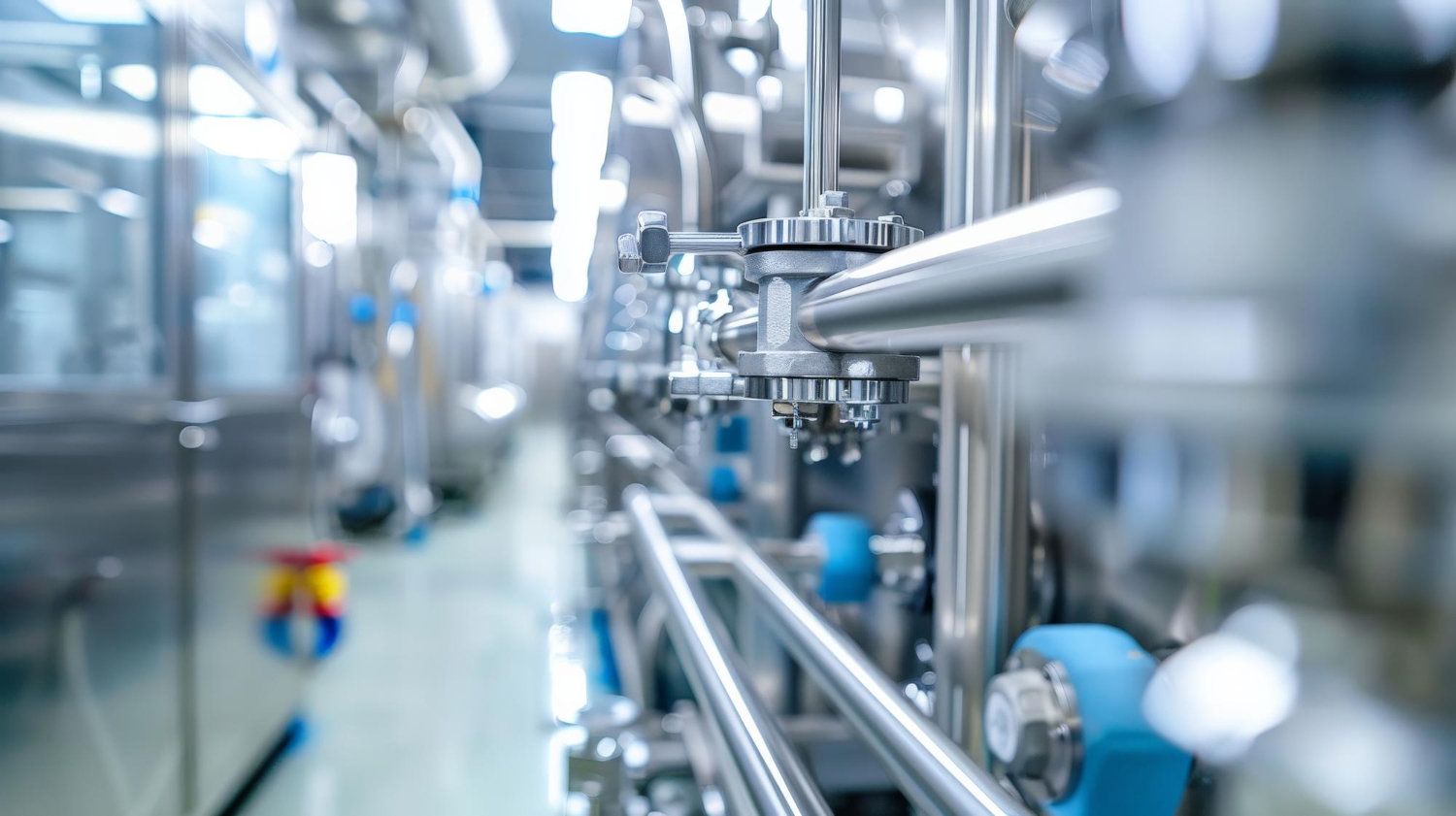

Технологические процессы в пищевой промышленности
Чиллеры используются и в других процессах:
- Охлаждение теста — для контроля брожения.
- Охлаждение оборудования — прессы, экструдеры, сушильные камеры.
- Охлаждение сжатого воздуха — в пневмосистемах.
- Охлаждение масел и жиров — в производстве маргарина.
Общие требования:
- Герметичность системы — запрещена утечка хладагента в зону производства.
- Антикоррозийное исполнение — для работы в условиях влажной уборки.
- Легкая очистка — гладкие поверхности, отсутствие зазоров.
Как выбрать надежного поставщика оборудования для систем охлаждения
Для пищевой промышленности поставщик должен не только продать чиллер, но и гарантировать его соответствие отраслевым стандартам.
Критерии выбора:
- Собственное производство — контроль качества на всех этапах.
- Сертификаты — соответствие ГОСТ, ТР ТС, ISO 22000.
- Опыт в отрасли — реализованные проекты на предприятиях пищевой промышленности.
- Наличие сервисной сети — для быстрого реагирования.
Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.
Правильное размещение чиллера: требования к помещению
Место установки — фактор, влияющий на надёжность и эффективность.
Требования:
- Чистота — отсутствие пыли, агрессивных паров.
- Доступ для обслуживания — минимум 800 мм сбоку и сзади.
- Температурный режим — от –35 °C до +50 °C (исполнение УХЛ4/Т3).
- Виброизоляция — для снижения передачи вибрации на строительные конструкции.
Решение: для объектов с архитектурными ограничениями — бесконденсаторные чиллеры в подвале, с отводом тепла через выносные конденсаторы или драйкулеры.
На Chiller-bim доступны бесконденсаторные чиллеры, выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.

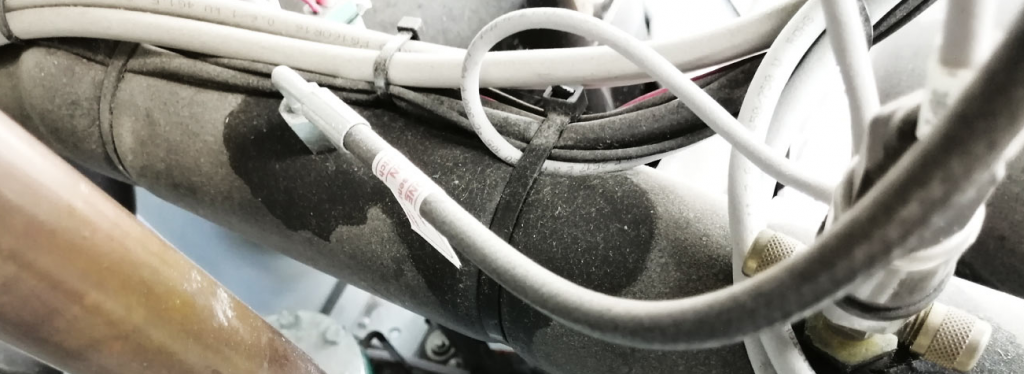

Утечка хладагента в системе чиллера: как быстро обнаружить и устранить?
Утечка в пищевой промышленности — авария. Она приводит к:
- Падению производительности.
- Перегреву компрессора.
- Загрязнению зоны производства (если используется аммиак).
- Росту энергопотребления на 15–25%.
Признаки утечки:
- Снижение давления всасывания.
- Обмерзание испарителя.
- Рост температуры нагнетания.
- Срабатывание защиты по низкому давлению.
Методы обнаружения:
- Электронный детектор утечек.
- Мыльный раствор.
- Ультрафиолетовая диагностика (при добавлении красителя).
Профилактика:
- Регулярное сервисное обслуживание.
- Контроль герметичности при монтаже.
- Использование качественных фитингов и пайки.

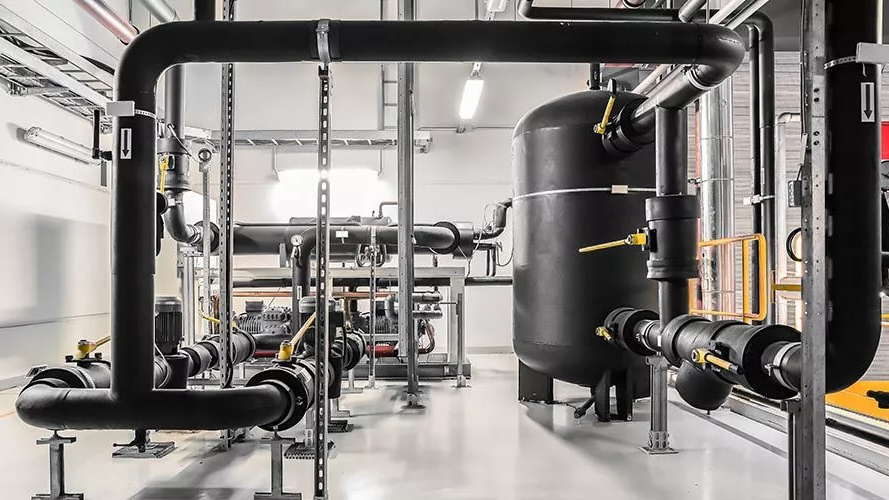

Особенности установки чиллера с выносным конденсатором
Для предприятий в городской застройке, где шум и место на кровле ограничены, бесконденсаторные чиллеры — оптимальное решение.
Преимущества:
- Установка в подвале, техническом этаже.
- Минимальный шум в зоне производства.
- Возможность размещения выносного конденсатора в тени.
Требования:
- Максимальная длина трассы — 100 м (рекомендуется до 50 м).
- Уклон трубопроводов 1% по ходу хладагента.
- Наличие маслосборников при вертикальных подъёмах.
- Качественная изоляция (ППУ, каучук, 20–25 мм).
На chiller-bim.ru доступны выносные конденсаторы и драйкулеры — всё для полной интеграции.
Дополнительные услуги для пищевой промышленности
1. Помощь в проектировании
Если вы не уверены в выборе оборудования или схемы, специалисты «Нормал Вент» могут:
- Подобрать чиллер по нагрузке.
- Предложить оптимальную схему подключения.
- Подготовить техническое решение с расчётами.
2. Аудит имеющихся проектов
Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:
- Проверят соответствие оборудования нагрузкам.
- Проанализируют режимы работы.
- Предложат меры по оптимизации.
3. BIM-моделирование
Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На Сhiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:
- Проверить размещение в помещении.
- Оценить зоны обслуживания.
- Избежать коллизий с другими коммуникациями.
4. Аренда чиллера
Для пиковых нагрузок, ремонта основного оборудования или запуска новой линии — подойдёт аренда чиллера. Это позволяет избежать капитальных затрат и быстро развернуть систему охлаждения.
