Чиллеры для АЗС и нефтегазовой отрасли: взрывозащищённые решения

В условиях развития водородной энергетики, модернизации автозаправочных станций (АЗС) и расширения технологических процессов в нефтегазовой отрасли, системы охлаждения выходят на первый план как критически важные элементы инфраструктуры. Однако работа в зонах с повышенной взрывоопасностью требует особого подхода. Стандартные чиллеры здесь недопустимы — необходимы взрывозащищённые решения, соответствующие строгим нормам безопасности, способные работать в агрессивных условиях и обеспечивать стабильное охлаждение при экстремальных нагрузках.

Разберём, какие задачи решают чиллеры на АЗС и в нефтегазовой отрасли, как устроены взрывозащищённые системы и на что обращать внимание при их выборе.

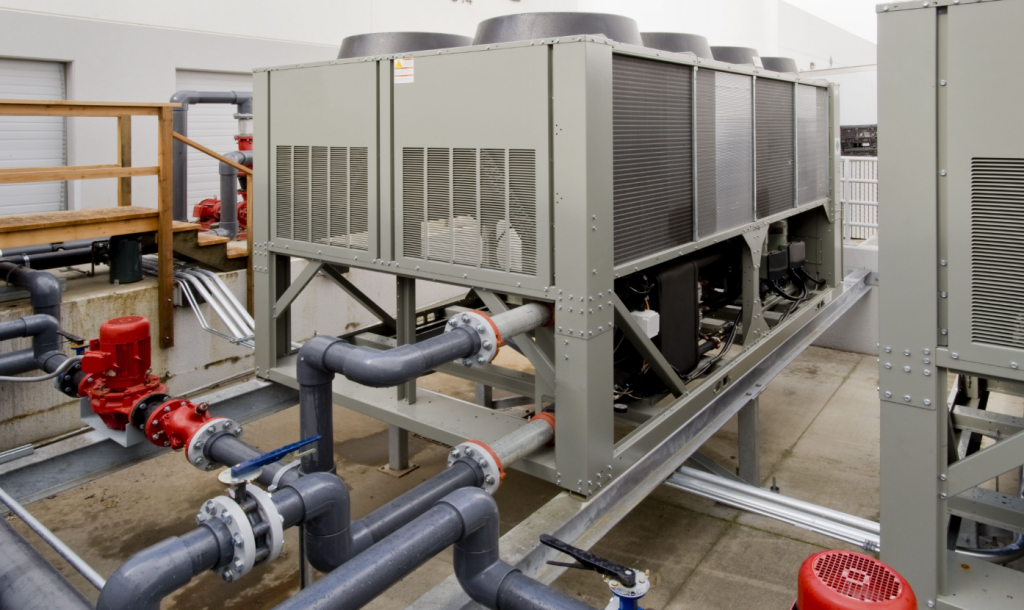

Преимущества защищенных от взрыва чиллеров

Чиллеры, предназначенные для установки в зонах класса 1, группы IIA, IIB, IIC (по ГОСТ Р 51330.13 и МЭК 60079), проектируются по особым требованиям, обеспечивающим безопасность в среде с взрывоопасными парами и газами.

Ключевые особенности взрывозащищённых чиллеров:

• Взрывозащищённое исполнение электрооборудования (Ex d, Ex e, Ex ib) — все электродвигатели, датчики, панели управления сертифицированы для работы в зонах риска.
• Искробезопасные цепи — исключают возможность возникновения искры, способной инициировать взрыв.
• Корпус из нержавеющей стали или оцинкованной стали с антикоррозийным покрытием — устойчивость к агрессивным средам (бензин, дизель, водород, сероводород).
• Герметичность системы — предотвращение утечки хладагента в зону с взрывоопасной атмосферой.
• Система автоматического отключения — при обнаружении утечки газа, повышении давления или температуры.

Преимущества:

• Соответствие требованиям Ростехнадзора и ПБ 08-624-03.
• Снижение рисков аварий и простоев.
• Долгий срок службы даже в агрессивных условиях.
• Возможность установки в непосредственной близости от технологического оборудования.

Для объектов, где безопасность — приоритет, стандартные решения не подходят. Только специализированные чиллеры могут гарантировать бесперебойную и безопасную работу.

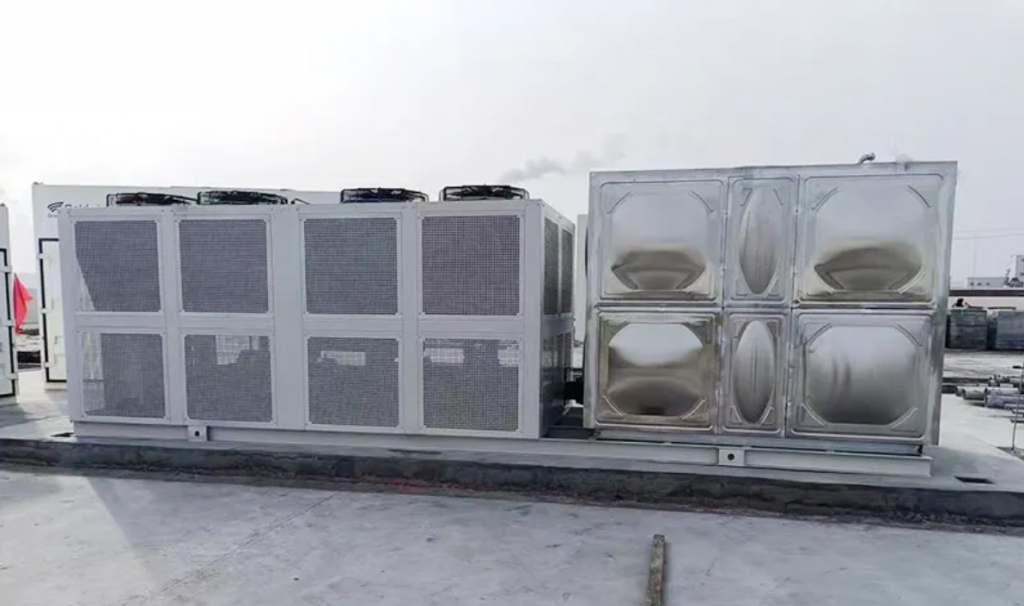

Чиллер для охлаждения природного газа

Одна из ключевых задач в нефтегазовой отрасли — охлаждение природного газа (ПГ) перед сжижением (СПГ) или компримированием (КПГ). Без охлаждения невозможно достичь требуемой плотности топлива для эффективной заправки.

Зачем нужно охлаждение?

• Повышение плотности газа — чем ниже температура, тем больше газа можно закачать в баллон.
• Снижение давления на компрессорах — охлаждённый газ легче сжимается.
• Предотвращение перегрева оборудования — защита компрессоров, трубопроводов, заправочных колонок.

Требования к системе охлаждения:

• Температура рассола: –15 °C до –25  °C.

• Холодопроизводительность: 100–600 кВт (в зависимости от объёма заправок).
• Надёжность: круглосуточная работа, N+1 резерв.
• Совместимость с хладагентами, устойчивыми к низким температурам (R404A, R448A, R449A).

Пример: АГНС (автомобильная газонаполнительная компрессорная станция) на 1 000 заправок в сутки. Требуется чиллер 400 кВт с винтовым компрессором и системой промежуточного охлаждения.

На сайте Chiller-bim представлены чиллеры водяного охлаждения с возможностью работы в низкотемпературном режиме, как со спиральными, так и с винтовыми компрессорами.

Важность контроля температуры при заправке водородом

Заправка водородом — один из самых сложных технологических процессов в энергетике. Водород сжимается до 350–700 бар, и при этом выделяется огромное количество тепла. Без охлаждения заправка невозможна.

Почему температура критична?

• Безопасность: перегрев водорода может привести к разрушению баллонов.
• Стандарты: по ISO 17268 и SAE J2601, температура водорода на выходе из колонки не должна превышать +85 °C.
• Скорость заправки: при перегреве система автоматически снижает скорость подачи газа, увеличивая время заправки.

Как работает охлаждение?

1. Водород проходит через противоточный теплообменник.
2. Там он охлаждается рассолом от чиллера.
3. Температура водорода снижается с +120 °C до +40 °C. 4. Заправка проходит быстро и безопасно.

Требования к чиллеру:

• Температура рассола: –30 °C до –40 °C.
• Быстрый отклик на нагрузку — пиковые режимы.
• Высокая надёжность — отказ чиллера останавливает всю АЗС.

Другие проблемы водородного охлаждения

Охлаждение водорода — это не просто задача холода. Это комплексный инженерный вызов.

1. Утечки и диффузия водорода

Водород — самый маленький молекулярный газ. Он проникает даже через микротрещины и поры в металле. Это требует:

• Полной герметичности системы.
• Использования специальных уплотнений.
• Регулярного контроля с помощью газоанализаторов.

2. Embrittlement (обезуглероживание металла)

Водород может проникать в структуру металла, делая его хрупким. Это требует:

• Использования сталей, устойчивых к водородной коррозии.
• Контроля за состоянием трубопроводов.

3. Высокое давление

Системы работают при 700 бар. Это требует:

• Усиленных теплообменников.
• Дополнительных ступеней охлаждения.
• Системы аварийного сброса давления.

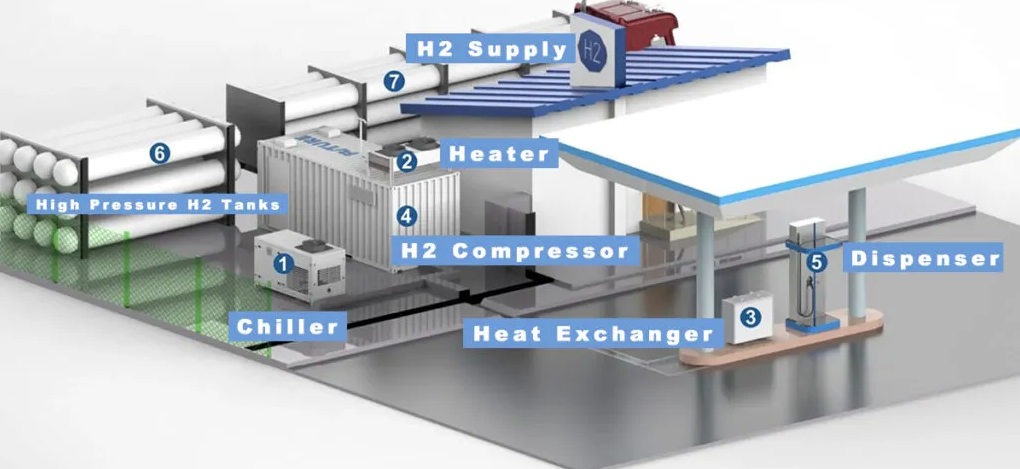

Особенности водородного охлаждения на АЗС

На современных водородных АЗС чиллер — это не опция, а обязательный элемент.

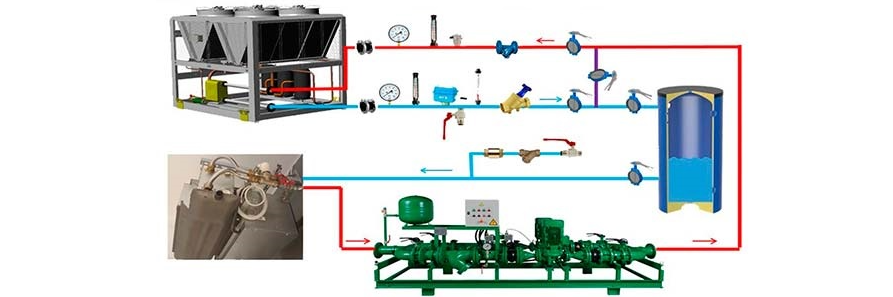

Типовая схема:

1. Компрессор сжимает водород.
2. Межступенчатое охлаждение — после каждой ступени сжатия.
3. Окончательное охлаждение — перед подачей в колонку.
4. Чиллер — охлаждает рассол, циркулирующий в системе.

Требования к чиллеру:

• Холодопроизводительность: 150–500 кВт.
• Температура рассола: –35 °C.
• Тип хладагента: R448A, R449A, R507A — устойчивые к низким температурам.
• Исполнение: взрывозащищённое, антикоррозийное.

Пример: АЗС с двумя водородными колонками, 200 заправок в день. Требуется чиллер 300 кВт с винтовым компрессором, инверторным управлением и системой free cooling.

Что необходимо учесть при выборе

Выбор чиллера для АЗС или нефтегазового объекта — это комплексное решение, требующее учёта множества факторов.

1. Класс взрывоопасной зоны

• Зона 1 — взрывоопасная атмосфера присутствует периодически.
• Зона 2 — присутствует только при аварии.
• Оборудование должно быть сертифицировано для соответствующей зоны.

2. Тип хладагента

• R448A / R449A — низкий GWP, высокая эффективность, совместимы с POE-маслами.
• R507A — для низкотемпературных систем.
• Избегайте HFC с GWP > 2500 (в будущем — ограничения по F-Gas).

3. Тип компрессора

• Винтовой — для нагрузок от 150 кВт, стабильная работа.
• Спиральный — для нагрузок до 200 кВт, высокий COP на частичных режимах.

4. Система охлаждения конденсатора

• Водяное охлаждение — стабильная температура, подходит для внутренней установки.
• Воздушное охлаждение — простота, но зависит от климата.
• Бесконденсаторное исполнение — с выносными конденсаторами или драйкулерами — позволяет установить чиллер в подвале, а тепло отводить на удалённую площадку.

На Сhiller-bim доступны бесконденсаторные чиллеры, выносные конденсаторы и драйкулеры— всё необходимое для сборки полной системы.

Типы и рекомендации для водородных холодильных систем

1. Одноступенчатые системы

• Простые, дешёвые.
• Подходят для АЗС с низкой интенсивностью.
• Температура рассола: –25 °C.

2. Двухступенчатые (каскадные) системы

• Первая ступень: охлаждение до –25 °C.

• Вторая ступень: охлаждение до –40 °C.
• Высокая эффективность на глубоких температурах.

3. Системы с промежуточным теплообменником (рассол)

• Чиллер охлаждает гликолевый раствор.
• Раствор циркулирует через теплообменник с водородом.
• Гарантирует полную изоляцию хладагента от технологического процесса.

Рекомендации:

• Используйте винтовые компрессоры с инверторным управлением — плавное регулирование под нагрузку.
• Обеспечьте N+1 резерв — отказ чиллера останавливает заправку.
• Интегрируйте систему в BMS — контроль температуры, давления, утечек.

Дополнительные услуги для сложных проектов

1. Помощь в проектировании

Если вы не уверены в выборе оборудования или схемы, специалисты «Нормал Вент» могут:

• Подобрать чиллер по нагрузке.
• Предложить оптимальную схему подключения.
• Подготовить техническое решение с расчётами.

2. Аудит имеющихся проектов

Если система работает нестабильно, поможет аудит имеющихся проектов. Специалисты:

• Проверят соответствие оборудования нагрузкам.
• Проанализируют режимы работы.
• Предложат меры по оптимизации.

3. BIM-моделирование

Для сложных объектов, особенно с плотной застройкой инженерных систем, BIM-моделирование становится критичным. На Сhiller-bim доступны 3D-модели чиллеров, выносных конденсаторов и драйкулеров в форматах Revit, IFC, STEP. Это позволяет:

• Проверить размещение в помещении.
• Оценить зоны обслуживания.
• Избежать коллизий с другими коммуникациями.

4. Сервисное обслуживание

Для объектов с критической нагрузкой, таких как АЗС, рекомендуется заключать договор на сервисное обслуживание. Это включает:

• Плановые выезды.
• Диагностику.
• Устранение неисправностей.
• Отчётность.

Группа компаний «Нормал Вент», основанная в 2002 году, производит более тысячи наименований продукции и имеет 14 собственных представительств по России. Вся продукция поставляется под собственными торговыми марками, что гарантирует контроль качества на всех этапах.

Нужно взрывозащищённое решение для АЗС или нефтегазового объекта? Получить КП
